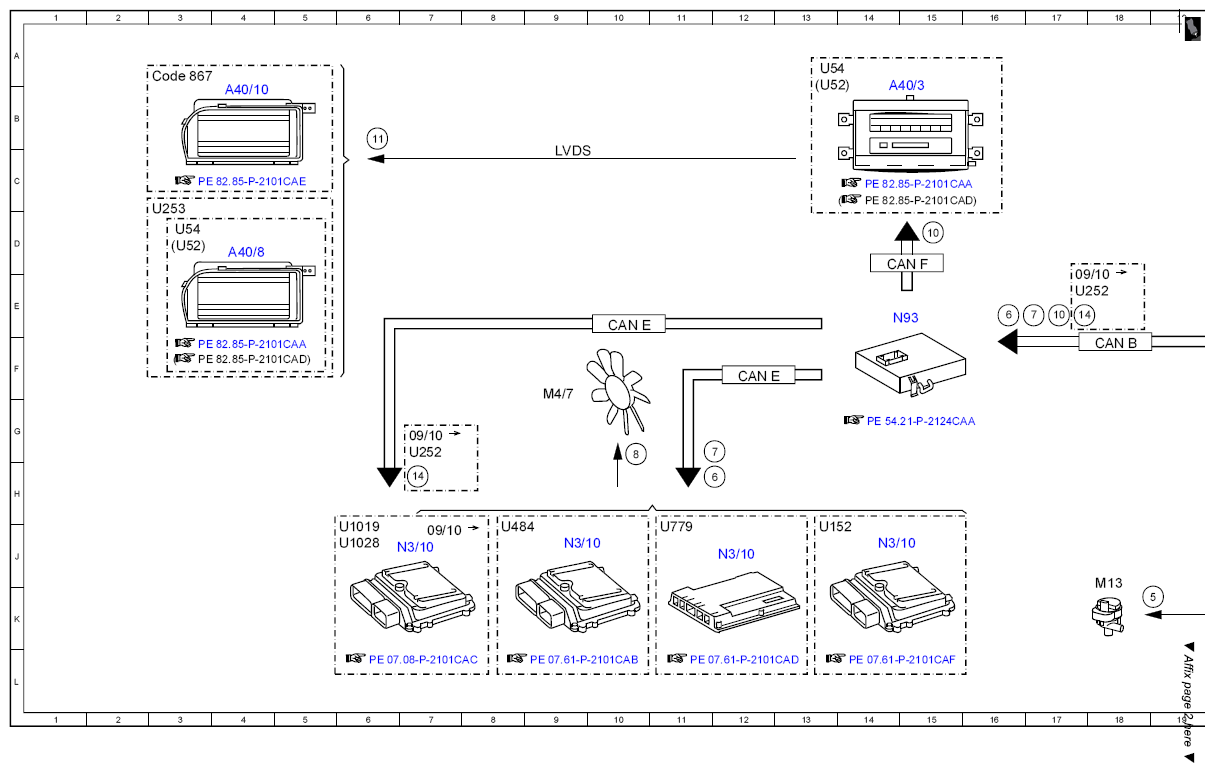

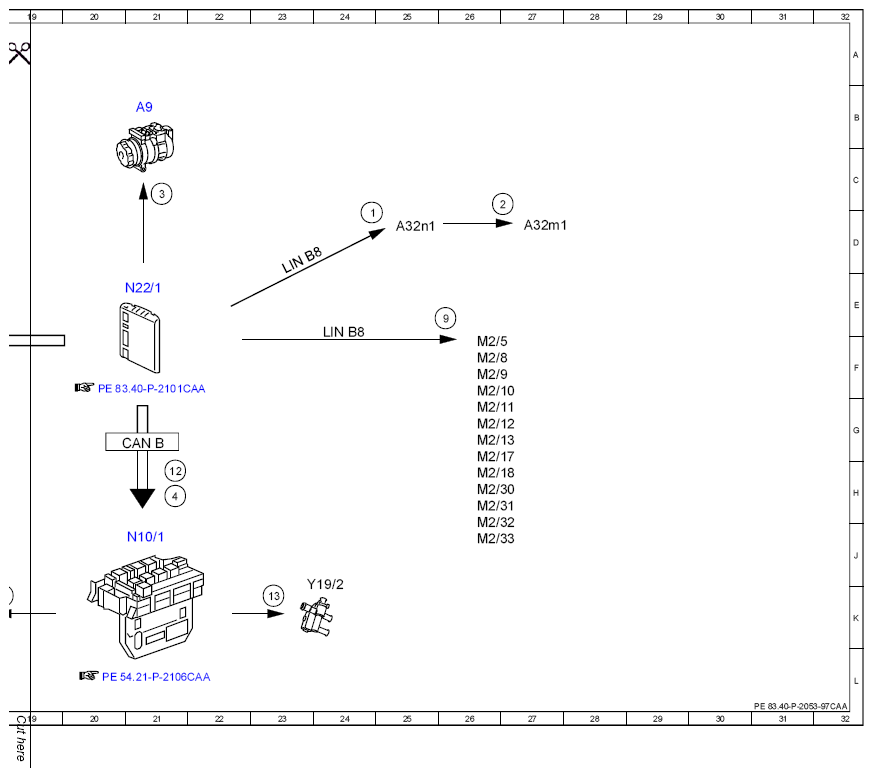

| 1 |
Blower motor, request |
24D |
| 2 |
Blower motor, actuation |
27C |
| 3 |
Refrigerant compressor, actuation |
21C |
| 4 |
Hot water circulation pump, request |
21H |
| 5 |
Hot water circulation pump, actuation |
19K |
| 6 |
Idle speed increase, request |
12H |
| 6 |
Idle speed increase, request |
16E |
| 7 |
Electric radiator fan, request |
12G |
| 7 |
Electric radiator fan, request |
17E |
| 8 |
Electric radiator fan, actuation |
10G |
| 9 |
Actuator motors, actuation |
26E |
| 10 |
COMAND display, request |
17E |
| 10 |
COMAND display, request |
15D |
| 11 |
COMAND display, actuation |
6B |
| 12 |
Air conditioning water valve, request |
21H |
| 13 |
Air conditioning water valve, actuation |
23K |
| 14 |
Engine start, request |
17E |
| 14 |
Engine start, request |
7H |
| A32m1 |
Blower motor |
27D |
| A32n1 |
Blower regulator |
25D |
| A40/10 |
SPLITVIEW display |
4B |
| A40/3 |
COMAND control unit |
14B |
| A40/8 |
COMAND display |
4D |
| A9 |
Refrigerant compressor |
21B |
| CAN B |
Interior CAN |
18F |
| CAN B |
Interior CAN |
21G |
| CAN E |
Chassis CAN |
12F |
| CAN E |
Chassis CAN |
10E |
| CAN F |
Central CAN |
14D |
| Code 867 |
SPLITVIEW |
3A |
| LIN B8 |
Climate control LIN |
24F |
| LIN B8 |
Climate control LIN |
23D |
| LVDS |
Low voltage differential signal |
9C |
| M13 |
Coolant circulation pump |
18K |
| M2/10 |
Left footwell flap actuator motor |
26F |
| M2/11 |
Right footwell flap actuator motor |
26G |
| M2/12 |
Left center air flap actuator motor |
26G |
| M2/13 |
Right center air flap actuator motor |
26G |
| M2/17 |
Left side outlet flap actuator motor |
26G |
| M2/18 |
Right side outlet flap actuator motor |
26H |
| M2/30 |
Upper left blending air flap actuator motor |
26H |
| M2/31 |
Lower left blending air flap actuator motor |
26H |
| M2/32 |
Upper right blending air flap actuator motor |
26J |
| M2/33 |
Lower right blending air flap actuator motor |
26J |
| M2/5 |
Fresh air/air recirculation flaps actuator motor |
26F |
| M2/8 |
Left defroster vent flap actuator motor |
26F |
| M2/9 |
Right defroster vent flap actuator motor |
26F |
| M4/7 |
Engine and AC electric suction fan with integrated control |
9F |
| N10/1 |
Front SAM control unit with fuse and relay module |
21J |
| N22/1 |
AAC [KLA] control unit |
21E |
| N3/10 |
ME-SFI [ME] control unit |
9J |
| N3/10 |
ME-SFI [ME] control unit |
12J |
| N3/10 |
ME-SFI [ME] control unit |
14J |
| N3/10 |
ME-SFI [ME] control unit |
7J |
| N93 |
Central gateway control unit |
15E |
| U1019 |
Valid for engine 278 |
6J |
| U1028 |
Valid for engine 157 |
6J |
| U152 |
Valid for engine 156 |
13J |
| U252 |
Valid for ECO start/stop function |
7G |
| U252 |
Valid for ECO start/stop function |
17E |
| U253 |
Not valid for SPLITVIEW display |
3D |
| U484 |
Valid for M273 ME |
8J |
| U52 |
Valid for {{Japan}} |
13B |
| U52 |
Valid for {{Japan}} |
3D |
| U54 |
Valid for all except {{Japan}} |
13A |
| U54 |
Valid for all except {{Japan}} |
3D |
| U779 |
Valid for engine 275 |
11J |
| Y19/2 |
AC water valve |
24K |
