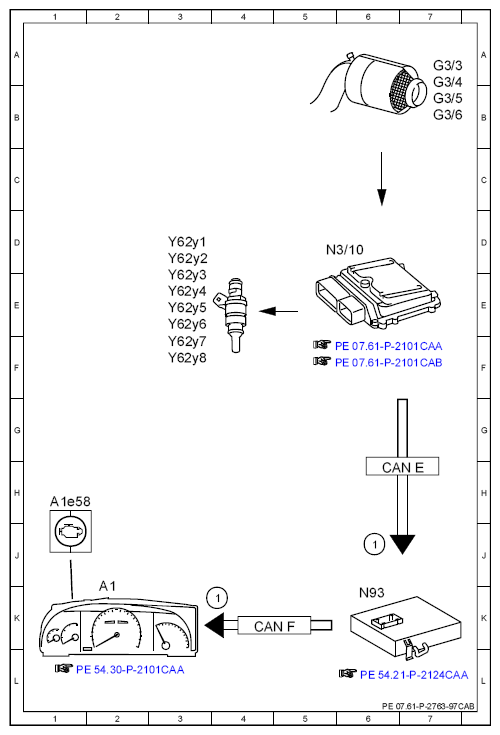

| Code: |
Designation: |
Position: |
| 1 |
Engine diagnosis indicator lamp, actuation |
6J |
| 1 |
Engine diagnosis indicator lamp, actuation |
3K |
| A1 |
Instrument cluster |
2K |
| A1e58 |
Engine diagnosis indicator lamp |
1J |
| CAN E |
Chassis CAN |
6H |
| CAN F |
Central CAN |
5K |
| G3/3 |
Left O2 sensor upstream of TWC [KAT] |
7A |
| G3/4 |
Right O2 sensor upstream of TWC [KAT] |
7A |
| G3/5 |
Left O2 sensor downstream of TWC [KAT] |
7B |
| G3/6 |
Right O2 sensor downstream of TWC [KAT] |
7B |
| N3/10 |
ME-SFI [ME] control unit |
6E |
| N93 |
Central gateway control unit |
6K |
| Y62y1 |
Cylinder 1 fuel injection valve |
3D |
| Y62y2 |
Cylinder 2 fuel injection valve |
3D |
| Y62y3 |
Cylinder 3 fuel injection valve |
3E |
| Y62y4 |
Cylinder 4 fuel injection valve |
3E |
| Y62y5 |
Cylinder 5 fuel injection valve |
3E |
| Y62y6 |
Cylinder 6 fuel injection valve |
3E |
| Y62y7 |
Cylinder 7 fuel injection valve |
3F |
| Y62y8 |
Cylinder 8 fuel injection valve |
3F |
