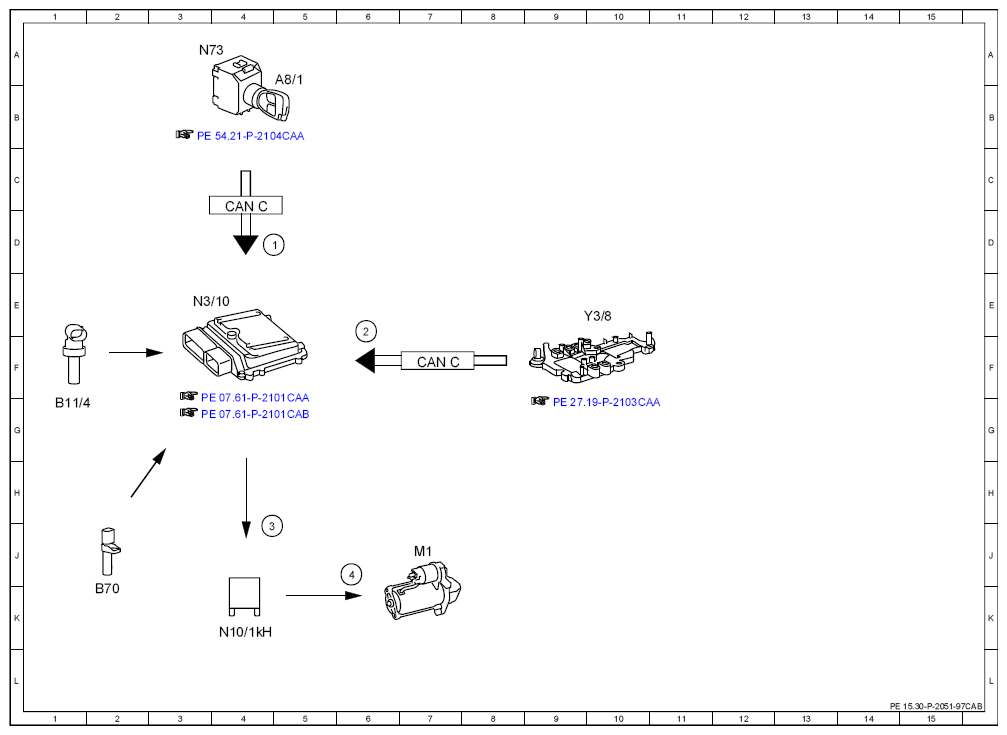

Electrical function schematic for ignition system - PE15.30-P-2051-97CAB
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 50, status | 4D |
| 2 | Gear range, status | 6E |
| 3 | Starter circuit 50 relay, actuation | 4J |
| 4 | Starter, actuation | 6J |
| A8/1 | Transmitter key | 4B |
| B11/4 | Coolant temperature sensor | 1F |
| B70 | Crankshaft Hall sensor | 2J |
| CAN C | Drive train CAN | 4C |
| CAN C | Drive train CAN | 7F |
| M1 | Starter | 7K |
| N10/1kH | Circuit 50 relay, starter | 4K |
| N3/10 | ME-SFI [ME] control unit | 4F |
| N73 | EIS [EZS] control unit | 4B |
| Y3/8 | Electric control unit (VGS) | 9F |
