| A0 |
Explanation of color codes |
23 L |
| F1/6 |
Right instrument panel fuse box |
3 L |
| F1/6f81 |
Fuse 81 |
3 K |
| F1/6f82 |
Fuse 82 |
1 K |

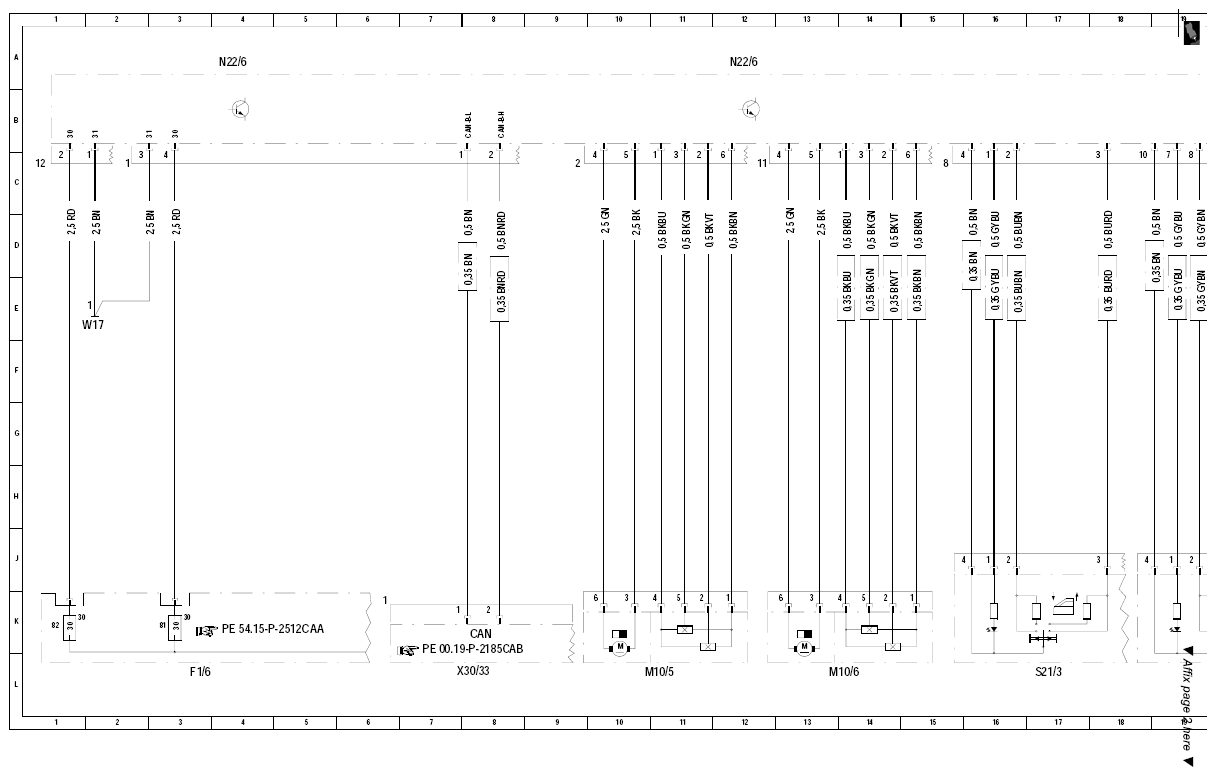

| M10/5 |
Left rear power window motor |
10 L |
| M10/6 |
Right rear power window motor |
13 L |
| N22/6 |
Rear control module |
4 A |
| N22/6 |
Rear control module |
12 A |
| N22/6 |
Rear control module |
20 A |
| S21/3 |
Left rear power window switch |
17 L |
| S21/4 |
Right rear power window switch |
20 L |
| W17 |
Ground (right rear seat) |
1 E |
| X30/33 |
Right interior CAN/FFS [RBA] voltage distributor connector |
7 L |

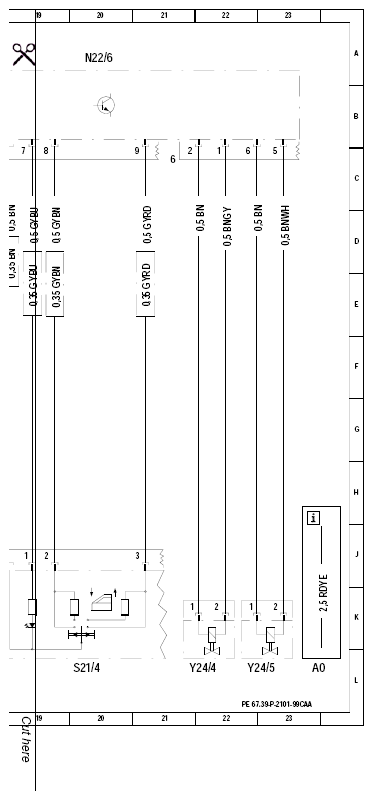

| Y24/4 |
Left head restraint raise valve |
21 L |
| Y24/5 |
Right head restraint raise valve |
22 L |
