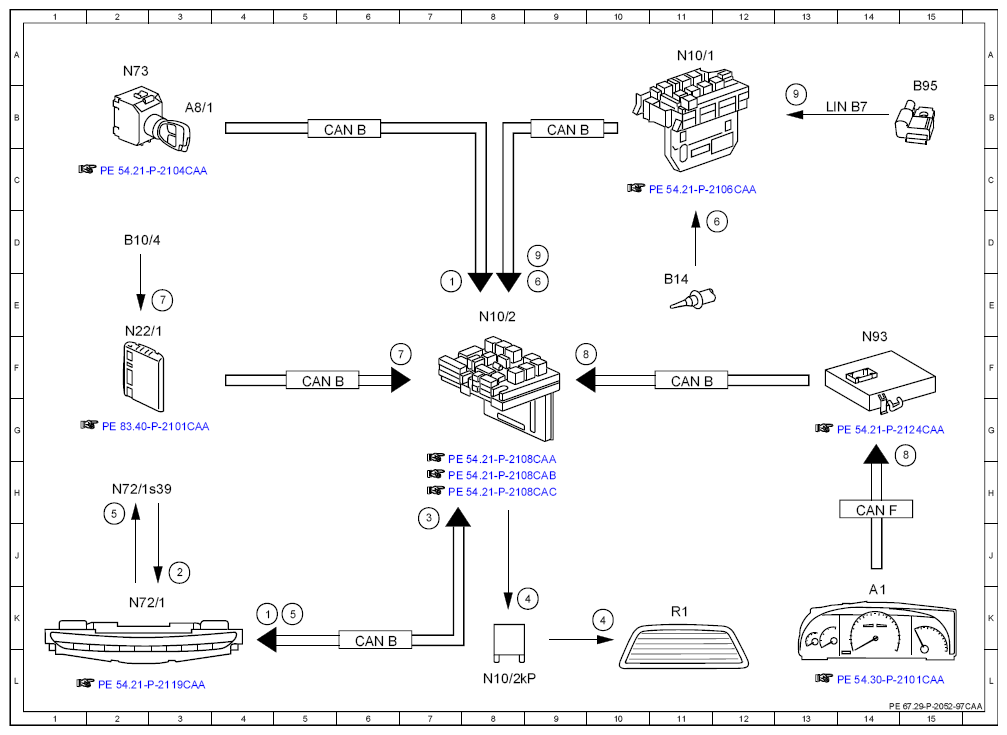

| 1 |
Circuit 15, status |
E7 |
| 1 |
Circuit 15, status |
K4 |
| 2 |
Heated rear window button, status |
J3 |
| 3 |
Heated rear window, request |
J7 |
| 4 |
Heated rear window, actuation |
K8 |
| 4 |
Heated rear window, actuation |
K10 |
| 5 |
Heated rear window, status |
K5 |
| 5 |
Heated rear window, status |
H2 |
| 6 |
Outside temperature indicator temperature sensor, signal |
E9 |
| 6 |
Outside temperature indicator temperature sensor, signal |
D11 |
| 7 |
In-car temperature sensor, signal |
E3 |
| 7 |
In-car temperature sensor, signal |
F6 |
| 8 |
Vehicle speed, signal |
F9 |
| 8 |
Vehicle speed, signal |
G15 |
| 9 |
On-board electrical system, status |
D9 |
| 9 |
On-board electrical system, status |
B13 |
| A1 |
Instrument cluster |
K14 |
| A8/1 |
Transmitter key |
B3 |
| B10/4 |
In-car temperature sensor |
D2 |
| B14 |
Outside temperature display temperature sensor |
E11 |
| B95 |
Battery sensor |
B15 |
| CAN B |
Interior CAN |
B6 |
| CAN B |
Interior CAN |
F6 |
| CAN B |
Interior CAN |
K6 |
| CAN B |
Interior CAN |
B9 |
| CAN B |
Interior CAN |
F11 |
| CAN F |
Central CAN |
H14 |
| LIN B7 |
On-board electrical system LIN |
B14 |
| N10/1 |
Front SAM control unit with fuse and relay module |
B11 |
| N10/2 |
Rear SAM control unit with fuse and relay module |
F8 |
| N10/2kP |
Heated rear window relay |
L8 |
| N22/1 |
AAC [KLA] control unit |
F2 |
| N72/1 |
Upper control panel control unit |
K2 |
| N72/1s39 |
Heated rear window button |
H3 |
| N73 |
EIS [EZS] control unit |
B2 |
| N93 |
Central gateway control unit |
F14 |
| R1 |
Heated rear window |
K11 |
