| 1 |
Circuit 15, status |
20G |
| 2 |
Seat occupied recognition pressure sensor, signal |
26H |
| 3 |
Belt tension sensor, signal |
26G |
| 4 |
Front passenger seat occupation, status |
12E |
| 4 |
Front passenger seat occupation, status |
11D |
| 4 |
Front passenger seat occupation, status |
22C |
| 4 |
Front passenger seat occupation, status |
21G |
| 5 |
ACSR warning lamp, actuation |
25B |
| 6 |
Seat belt buckle switch, status |
9G |
| 6 |
Seat belt buckle switch, status |
18E |
| 6 |
Seat belt buckle switch, status |
18C |
| 7 |
Impact detection, signal |
8E |
| 7 |
Impact detection, signal |
10D |
| 8 |
Crash, signal |
11J |
| 8 |
Crash, signal |
12J |
| 8 |
Crash, signal |
4H |
| 8 |
Crash, signal |
30E |
| 8 |
Crash, signal |
14C |
| 8 |
Crash, signal |
35L |
| 8 |
Crash, signal |
32G |
| 8 |
Crash, signal |
25E |
| 8 |
Crash, signal |
5H |
| 9 |
Restraint equipment, actuation |
3E |
| 10 |
Restraint equipment, status |
8E |
| 13 |
Hazard warning flasher, request |
18E |
| 13 |
Hazard warning flasher, request |
37F |
| 13 |
Hazard warning flasher, request |
35K |
| 13 |
Hazard warning flasher, request |
30C |
| 15 |
Supplemental restraint system (SRS) messages, request |
18E |
| 15 |
Supplemental restraint system (SRS) messages, request |
18C |
| 16 |
Seat longitudinal position, signal |
12E |
| 16 |
Seat longitudinal position, signal |
18G |
| 17 |
Vehicle-sensitive belt lock sensor, status |
16K |
| 18 |
Belt lock relay, actuation |
16J |
| A1 |
Instrument cluster |
17A |
| A60 |
Vehicle-sensitive seat belt lock sensor |
17K |
| A6n1 |
STH control unit |
25E |
| A8/1 |
Transmitter key |
19K |
| B48 |
Front passenger seat occupied and child seat recognition sensor |
10B |
| B48/1 |
Driver-side frontal acceleration sensor |
7A |
| B48/2 |
Passenger-side frontal acceleration sensor |
7B |
| B48/3 |
Belt tension sensor |
27G |
| B48/4 |
Seat occupied recognition pressure sensor |
27H |
| B48/5 |
Airbag system driver assist |
7B |
| B48/6 |
Airbag system front passenger assist |
7B |
| B48/7 |
Driver door pressure sensor |
4A |
| B48/8 |
Front passenger door pressure sensor |
4B |
| CAN B |
Interior CAN |
15G |
| CAN B |
Interior CAN |
19H |
| CAN B |
Interior CAN |
31E |
| CAN B |
Interior CAN |
21D |
| CAN B |
Interior CAN |
22L |
| CAN B |
Interior CAN |
22K |
| CAN B |
Interior CAN |
22K |
| CAN B |
Interior CAN |
34J |
| CAN B |
Interior CAN |
23F |
| CAN B |
Interior CAN |
23F |
| CAN B |
Interior CAN |
28L |
| CAN B |
Interior CAN |
28K |
| CAN D |
Diagnostic CAN |
15F |
| CAN E |
Chassis CAN |
6F |
| CAN E |
Chassis CAN |
15F |
| CAN F |
Central CAN |
18D |
| Code 228 |
Stationary heater |
24D |
| Code 294 |
Kneebag |
2G |
| Code 359 |
TELEAID emergency call system |
10J |
| CodeU18 |
Automatic child seat recognition (ACSR[AKSE]) |
10A |
| K18/2 |
Left front seat belt lock relay |
17J |
| K18/3 |
Right front seat belt lock relay |
17K |
| LIN B3 |
OBF LIN |
24B |
| N10/1 |
Front SAM control unit with fuse and relay module |
39E |
| N10/2 |
Rear SAM control unit with fuse and relay module |
34E |
| N110 |
Weight Sensing System (WSS) control unit |
25G |
| N123/4 |
Emergency call system control unit |
12J |

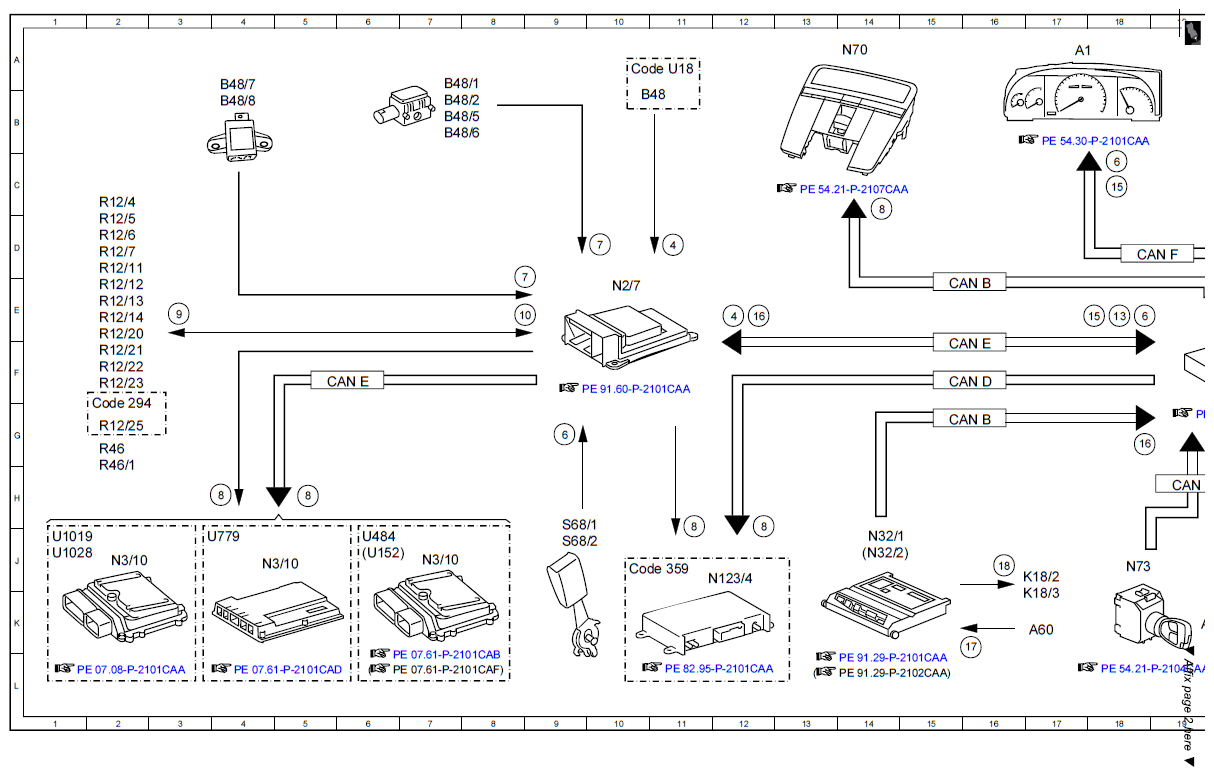

| N2/7 |
Restraint systems control unit |
10E |
| N22/6 |
Rear control unit |
37J |
| N3/10 |
ME-SFI [ME] control unit |
2J |
| N3/10 |
ME-SFI [ME] control unit |
7J |
| N3/10 |
ME-SFI [ME] control unit |
4J |
| N32/1 |
Left front seat control unit |
14J |
| N32/2 |
Right front seat control unit |
14J |
| N69/1 |
Left door control unit |
29B |
| N69/2 |
Right door control unit |
29C |
| N70 |
Overhead control panel control unit |
14A |

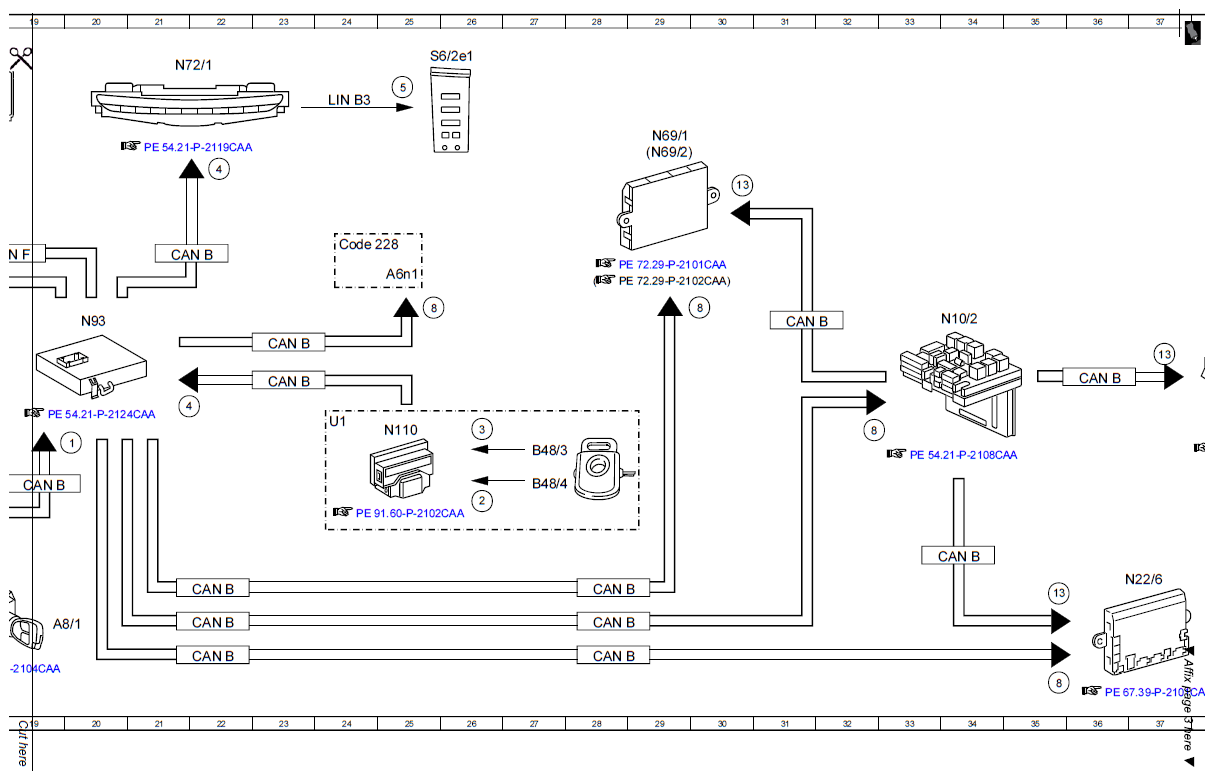

| N72/1 |
Upper control panel control unit |
21A |
| N73 |
EIS [EZS] control unit |
18J |
| N93 |
Central gateway control unit |
20E |
| R12/11 |
Left rear sidebag squib |
2D |
| R12/12 |
Right rear sidebag squib |
2E |
| R12/13 |
Driver airbag ignition squib 1 |
2E |
| R12/14 |
Driver airbag ignition squib 2 |
2E |
| R12/20 |
Left front sidebag squib |
2E |
| R12/21 |
Right front sidebag squib |
2F |
| R12/22 |
Left rear windowbag squib |
2F |
| R12/23 |
Right rear windowbag squib |
2F |
| R12/25 |
Driver kneebag squib |
2G |
| R12/4 |
Front passenger airbag squib 1 |
2C |
| R12/5 |
Front passenger airbag squib 2 |
2D |
| R12/6 |
Left rear ETR squib |
2D |
| R12/7 |
Right rear ETR squib |
2D |
| R46 |
Driver buckle ETR squib |
2G |
| R46/1 |
Front passenger buckle ETR squib |
2H |
| S6/2e1 |
Automatic child seat recognition airbag OFF indicator lamp |
26A |
| S68/1 |
Driver seat belt buckle and seat belt warning switch |
9J |
| S68/2 |
Front passenger seat belt buckle and seat belt warning switch |
9J |
| U1 |
Valid for {{USA}} |
24G |
| U1019 |
Valid for engine 278 |
1J |
| U1028 |
Valid for engine 157 |
1J |
| U152 |
Valid for engine 156 |
6J |
| U484 |
Valid for M273 ME |
6J |
| U779 |
Valid for engine 275 |
3J |
