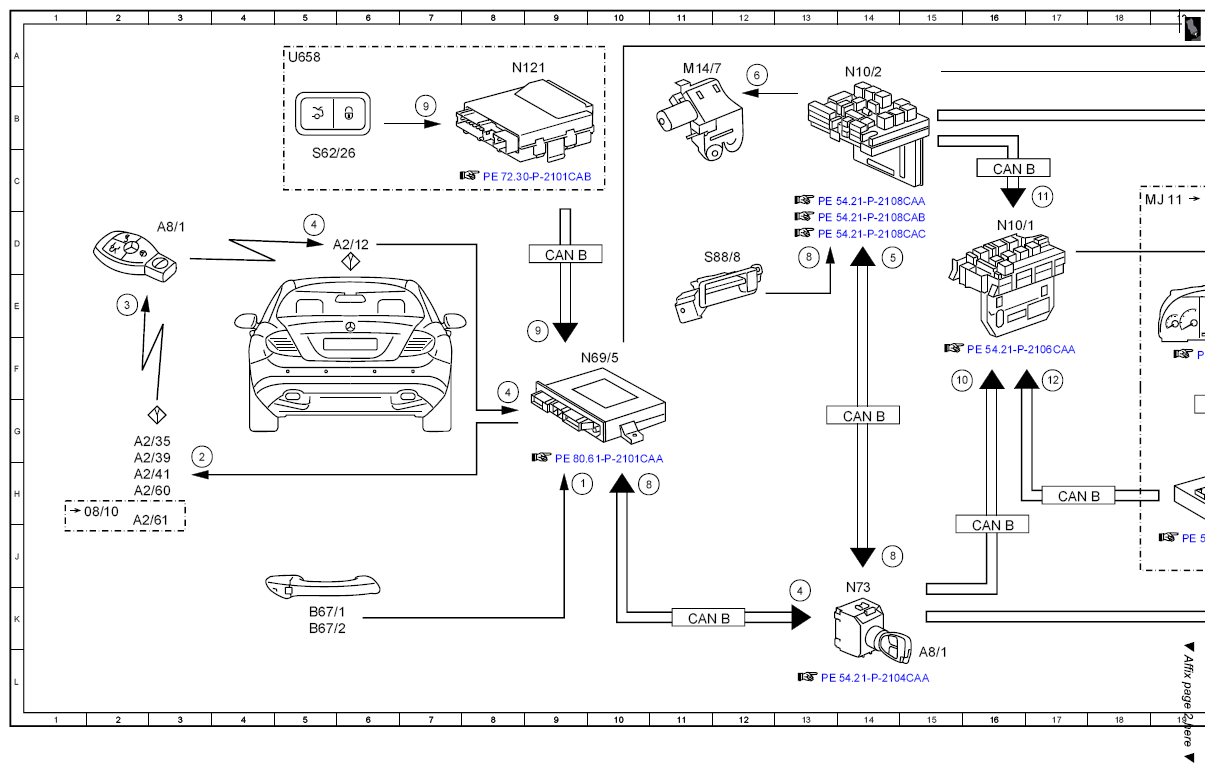

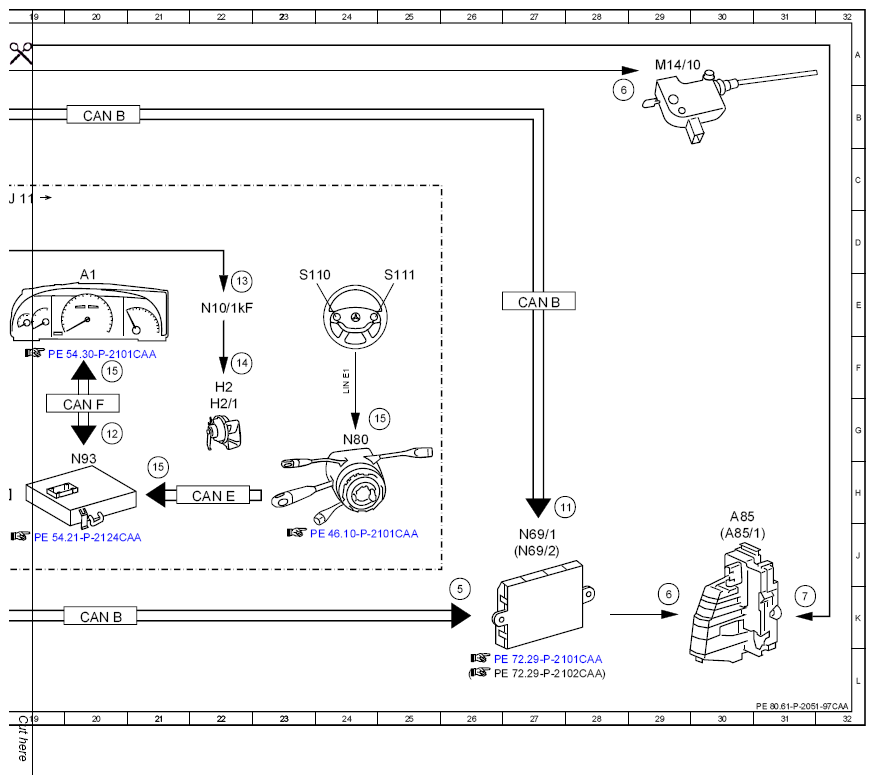

| 1 |
KEYLESS GO sensor unit, status |
9H |
| 2 |
KEYLESS-GO antenna, actuation |
3G |
| 3 |
Transmitter key, request |
2E |
| 4 |
Access authorization code, signal |
8F |
| 4 |
Access authorization code, signal |
13K |
| 4 |
Access authorization code, signal |
5D |
| 5 |
CL [ZV] motor, request |
26K |
| 5 |
CL [ZV] motor, request |
14D |
| 6 |
CL [ZV] motor, actuation |
29K |
| 6 |
CL [ZV] motor, actuation |
28B |
| 6 |
CL [ZV] motor, actuation |
12A |
| 7 |
Opening assist motor, actuation |
31K |
| 8 |
Trunk lid external operation switch, status |
10H |
| 8 |
Trunk lid external operation switch, status |
13D |
| 8 |
Trunk lid external operation switch, status |
14J |
| 9 |
Trunk lid control button, status |
7B |
| 9 |
Trunk lid control button, status |
9E |
| 10 |
Lock/unlock central locking, request |
15F |
| 11 |
Visual feedback, request |
27H |
| 11 |
Visual feedback, request |
17D |
| 12 |
Acoustic feedback, status |
20G |
| 12 |
Acoustic feedback, status |
17G |
| 13 |
Fanfare horns, request |
22E |
| 14 |
Fanfare horns, actuation |
22F |
| 15 |
Multifunction steering wheel button group, signal |
20F |
| 15 |
Multifunction steering wheel button group, signal |
21H |
| 15 |
Multifunction steering wheel button group, signal |
24G |
| A1 |
Instrument cluster |
20E |
| A2/12 |
Rear window antenna amplifier module |
6D |
| A2/35 |
Trunk KEYLESS GO antenna |
2G |
| A2/39 |
Left door KEYLESS-GO antenna |
2H |
| A2/41 |
Right door KEYLESS-GO antenna |
2H |
| A2/60 |
Center console KEYLESS-GO antenna |
2H |
| A2/61 |
Interior KEYLESS GO antenna |
2H |
| A8/1 |
Transmitter key |
3D |
| A8/1 |
Transmitter key |
15L |
| A85 |
Left door lock unit |
30H |
| A85/1 |
Right door lock unit |
30J |
| B67/1 |
Left KEYLESS-GO sensor unit |
5K |
| B67/2 |
Right KEYLESS-GO sensor unit |
5K |
| CAN B |
Interior CAN |
11K |
| CAN B |
Interior CAN |
20K |
| CAN B |
Interior CAN |
14G |
| CAN B |
Interior CAN |
9D |
| CAN B |
Interior CAN |
17H |
| CAN B |
Interior CAN |
20B |
| CAN B |
Interior CAN |
16J |
| CAN B |
Interior CAN |
16C |
| CAN B |
Interior CAN |
27E |
| CAN E |
Chassis CAN |
22H |
| CAN F |
Central CAN |
20G |
| H2 |
Left fanfare horn |
22F |
| H2/1 |
Right fanfare horn |
22G |
| LIN E1 |
Steering LIN |
24F |
| M14/10 |
Fuel filler flap CL [ZV] motor |
29A |
| M14/7 |
Trunk lid CL [ZV] motor |
11A |
| N10/1 |
Front SAM control unit with fuse and relay module |
16D |
| N10/1kF |
Fanfare horn relay |
22E |
| N10/2 |
Rear SAM control unit with fuse and relay module |
14A |
| N121 |
TLC [HDS] control unit |
8A |
| N69/1 |
Left door control unit |
27J |
| N69/2 |
Right door control unit |
27K |
| N69/5 |
KEYLESS-GO control unit |
10F |
| N73 |
EIS [EZS] control unit |
14K |
| N80 |
Steering column module |
24G |
| N93 |
Central gateway control unit |
20H |
| S110 |
Left multifunction steering wheel button group |
23E |
| S111 |
Right multifunction steering wheel button group |
25E |
| S62/26 |
TLC [HDS] button |
5C |
| S88/8 |
Trunk lid external operation switch |
12D |
| U658 |
Valid for remote trunk closing |
5A |
