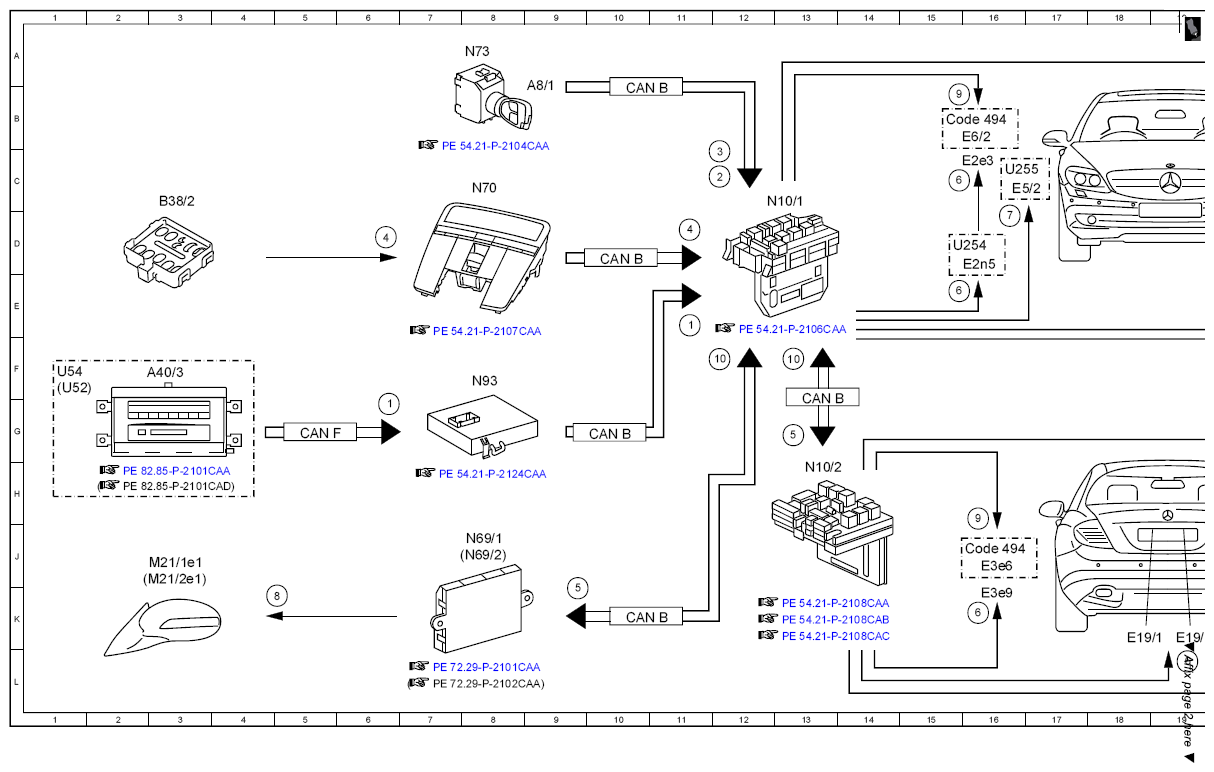

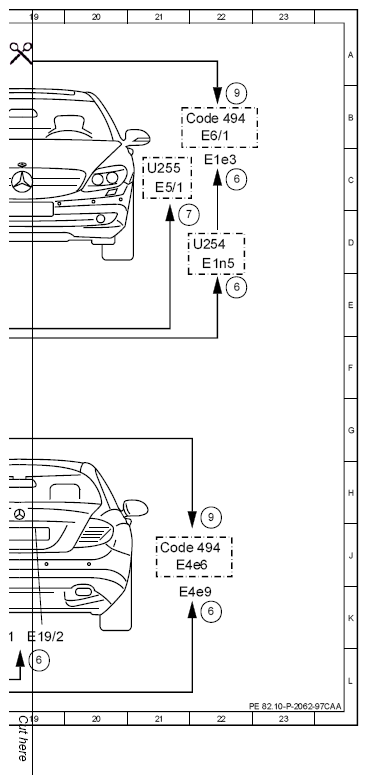

| 1 |
Headlamp switch-off delay, request |
11E |
| 1 |
Headlamp switch-off delay, request |
6G |
| 2 |
Circuit 15, status |
12C |
| 3 |
Central locking (CL[ZV]), status |
12C |
| 4 |
Rain/light sensor, status |
6D |
| 4 |
Rain/light sensor, status |
11D |
| 5 |
Ambient illumination, request |
9J |
| 5 |
Ambient illumination, request |
13G |
| 6 |
Standing and parking lights, actuation |
16C |
| 6 |
Standing and parking lights, actuation |
16E |
| 6 |
Standing and parking lights, actuation |
16K |
| 6 |
Standing and parking lights, actuation |
19L |
| 6 |
Standing and parking lights, actuation |
22K |
| 6 |
Standing and parking lights, actuation |
22E |
| 6 |
Standing and parking lights, actuation |
22C |
| 7 |
Front fog lamp, actuation |
22C |
| 7 |
Front fog lamp, actuation |
16C |
| 8 |
Outside mirror ambient lamp, actuation |
5K |
| 9 |
Side-marker lamp, actuation |
22H |
| 9 |
Side-marker lamp, actuation |
16H |
| 9 |
Side-marker lamp, actuation |
15B |
| 9 |
Side-marker lamp, actuation |
22B |
| 10 |
Door rotary tumbler switch, status |
13F |
| 10 |
Door rotary tumbler switch, status |
12F |
| A40/3 |
COMAND control unit |
3F |
| A8/1 |
Transmitter key |
9B |
| B38/2 |
Rain/light sensor |
3C |
| CAN B |
Interior CAN |
10D |
| CAN B |
Interior CAN |
10B |
| CAN B |
Interior CAN |
13G |
| CAN B |
Interior CAN |
10G |
| CAN B |
Interior CAN |
10K |
| CAN F |
Central CAN |
5G |
| Code 494 |
USA version |
15B |
| Code 494 |
USA version |
21B |
| Code 494 |
USA version |
16J |
| Code 494 |
USA version |
21J |
| E19/1 |
Left license plate lamp |
18K |
| E19/2 |
Right license plate lamp |
19K |
| E1e3 |
Left standing and parking lamp |
22C |
| E1n5 |
Left standing and parking light voltage converter |
22D |
| E2e3 |
Right standing and parking lamp |
15C |
| E2n5 |
Right standing and parking light voltage converter |
16D |
| E3e6 |
Left rear side-marker lamp {{USA}} |
16J |
| E3e9 |
Left stop lamp, taillamp and parking lamp |
16K |
| E4e6 |
Right rear side-marker lamp {{USA}} |
21J |
| E4e9 |
Right stop lamp, taillamp and parking lamp |
21K |
| E5/1 |
Left front fog lamp |
21C |
| E5/2 |
Right fog lamp |
16C |
| E6/1 |
Left front side marker lamp {{USA}} |
22B |
| E6/2 |
Right front side-marker lamp {{USA}} |
15B |
| M21/1e1 |
Left outside mirror ambient lamp |
3J |
| M21/2e1 |
Right outside mirror ambient lamp |
3J |
| N10/1 |
Front SAM control unit with fuse and relay module |
13C |
| N10/2 |
Rear SAM control unit with fuse and relay module |
13H |
| N69/1 |
Left door control unit |
8J |
| N69/2 |
Right door control unit |
8J |
| N70 |
Overhead control panel control unit |
8C |
| N73 |
EIS [EZS] control unit |
8A |
| N93 |
Central gateway control unit |
8F |
| U52 |
Valid for {{Japan}} |
1F |
| U54 |
Valid for all except {{Japan}} |
1F |
