Electrical function diagram for vehicle remote unlocking, function - PE82.95-P-2065-97CAA

Code: Designation: Position:
1 Circuit 15R/circuit 15, status ON 14H
1 Circuit 15R/circuit 15, status ON 10F
2 Status indication, signal 8B
2 Status indication, signal 8D
2 Status indication, signal 8J
2 Status indication, signal 12F
2 Status indication, signal 18F
3 Telephone, signal 3F
3 Telephone, signal 6F
4 Trunk lid open/close switch, status 10F
4 Trunk lid open/close switch, status 15B
4 Trunk lid open/close switch, status 14E
5 Lock central locking, signal 14J
5 Lock central locking, signal 11F
A1 Instrument cluster 20F
A2/25 Emergency call system antenna splitter 8B
A2/49a1 Telephone antenna 2F
A2/54 Emergency call system left backup antenna 8B
A2/55 Emergency call system right backup antenna 8B
A8/1 Transmitter key 13K
CAN B Interior CAN 13D
CAN D Diagnostic CAN 11F
CAN E Chassis CAN 13H
CAN F Central CAN 17F
N10/2 Rear SAM control unit with fuse and relay module 13A
N123/4 Emergency call system control unit 8F
N73 EIS [EZS] control unit 13K
N93 Central gateway control unit 13F
N96 Frequency switchover control unit 5F
S88/8 Trunk lid external operation switch 17B
S93/3 SOS push-button switch 8J

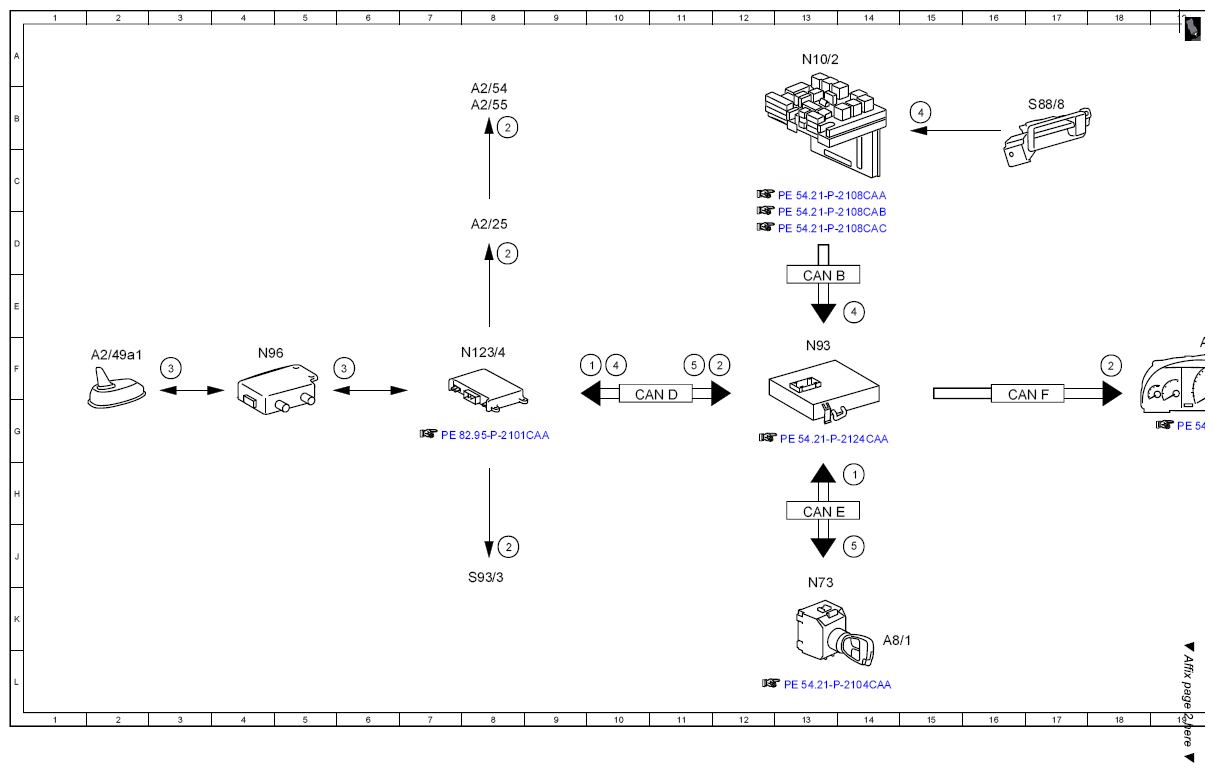

Fig 1: Vehicle Remote Unlocking Electrical Function Diagram (1 Of 2)
G07642638Courtesy of MERCEDES-BENZ USA
Fig 2: Vehicle Remote Unlocking Electrical Function Diagram (2 Of 2)
G07642639Courtesy of MERCEDES-BENZ USA
