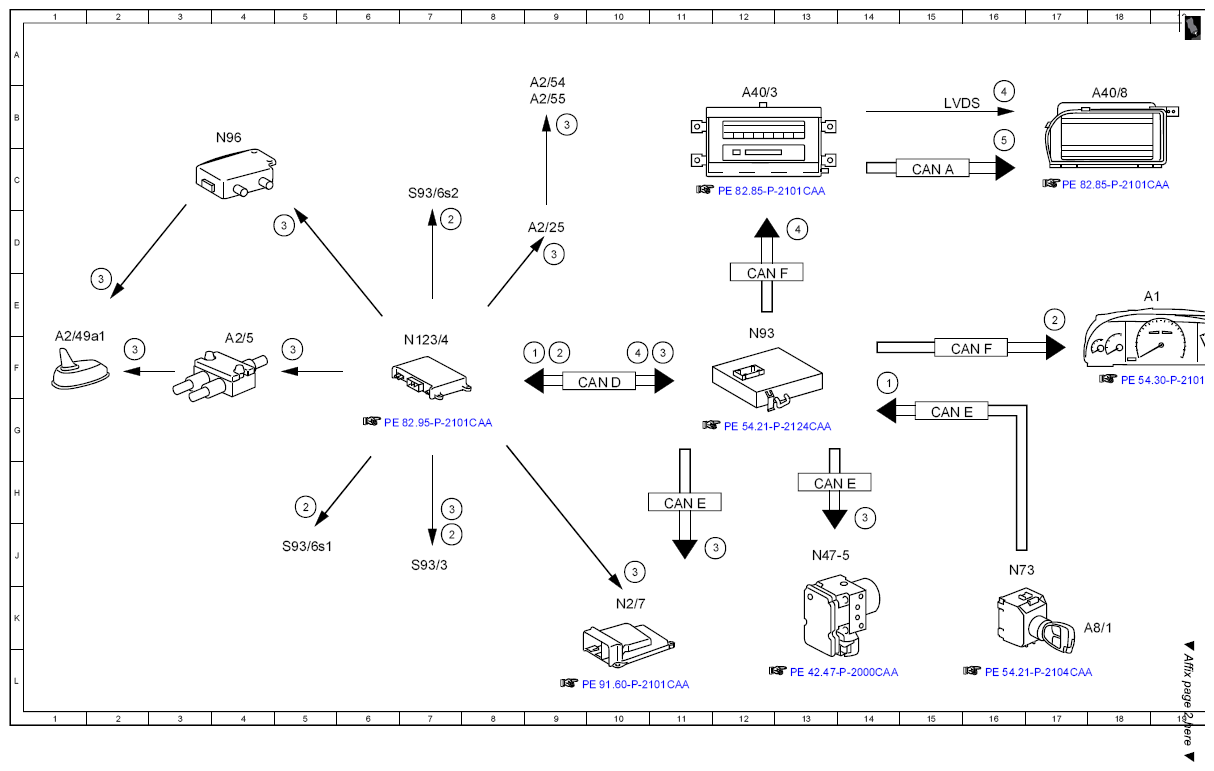

| 1 |
Circuit 15R/circuit 15, status ON |
14F |
| 1 |
Circuit 15R/circuit 15, status ON |
9F |
| 2 |
Status indication, signal |
9F |
| 2 |
Status indication, signal |
7D |
| 2 |
Status indication, signal |
5H |
| 2 |
Status indication, signal |
7J |
| 2 |
Status indication, signal |
17E |
| 3 |
Check signal, signal |
2D |
| 3 |
Check signal, signal |
2F |
| 3 |
Check signal, signal |
5D |
| 3 |
Check signal, signal |
5F |
| 3 |
Check signal, signal |
9B |
| 3 |
Check signal, signal |
9D |
| 3 |
Check signal, signal |
7H |
| 3 |
Check signal, signal |
11F |
| 3 |
Check signal, signal |
10J |
| 3 |
Check signal, signal |
12J |
| 3 |
Check signal, signal |
14H |
| 4 |
COMAND display, message |
10F |
| 4 |
COMAND display, message |
13D |
| 4 |
COMAND display, message |
16B |
| 5 |
Switch on/off, signal |
16B |
| A1 |
Instrument cluster |
19E |
| A2/25 |
Emergency call system antenna splitter |
9D |
| A2/49a1 |
Telephone antenna |
2F |
| A2/5 |
Antenna splitter |
4F |
| A2/54 |
Emergency call system left backup antenna |
9B |
| A2/55 |
Emergency call system right backup antenna |
9B |
| A40/3 |
COMAND control unit |
12B |
| A40/8 |
COMAND display |
18B |
| A8/1 |
Transmitter key |
17K |
| CAN A |
Telematics CAN |
15C |
| CAN D |
Diagnostic CAN |
10F |
| CAN E |
Chassis CAN |
16F |
| CAN E |
Chassis CAN |
11H |
| CAN E |
Chassis CAN |
14H |
| CAN F |
Central CAN |
16E |
| CAN F |
Central CAN |
13D |
| LVDS |
Low voltage differential signal |
16B |
| N123/4 |
Emergency call system control unit |
7F |
| N2/7 |
Restraint systems control unit |
10K |
| N47-5 |
ESP control unit |
13K |
| N73 |
EIS [EZS] control unit |
17K |
| N93 |
Central gateway control unit |
12F |
| N96 |
Frequency switchover control unit |
4C |
| S93/3 |
SOS push-button switch |
7J |
| S93/6s1 |
MB-Info button |
5J |
| S93/6s2 |
Telediagnosis button |
7C |
