Electrical function schematic for dynamic idle speed increase - PE54.10-P-2063-97CAA

Code: Designation: Position:
1 Circuit 61, status 7E
1 Circuit 61, status 13E
2 Battery sensor, signal 15G
3 Alternator, signal 5F
4 Alternator, status 7E
4 Alternator, status 12E
5 Idle speed increase, request 5E
5 Idle speed increase, request 10E
6 Alternator, actuation 7H
B95 Battery sensor 14J
CAN B Interior CAN 11F
CAN E Chassis CAN 6F
G2 Alternator 7H
LIN B7 On-board electrical system LIN 14H
LIN C1 Drive train LIN 6G
N10/1 Front SAM control unit with fuse and relay module 14D
N3/10 ME-SFI [ME] control unit 2E
N93 Central gateway control unit 8E
U484 Valid for M273 ME 1D

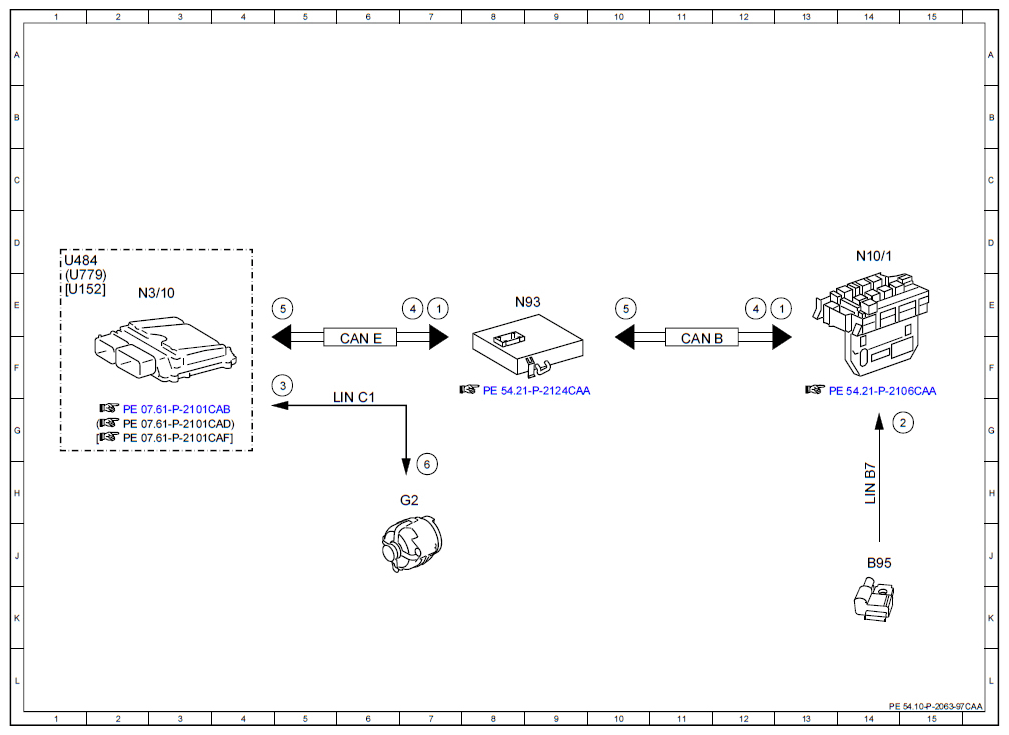

Fig 1: Dynamic Idle Speed Increase Electrical Function Diagram
G07638448Courtesy of MERCEDES-BENZ USA
