Electrical function schematic for cruise control (CC) - PE30.30-P-2051-97CAB

Code: Designation: Position:
1 Circuit 61, status 18F
2 Permanent limiter, status 18G
2 Permanent limiter, status 16K
3 Wheel speed, signal 18D
4 CC [TPM] push-button switch, status 18D
4 CC [TPM] push-button switch, status 13A
5 Accelerator pedal sensor, signal 15J
5 Accelerator pedal sensor, signal 20K
6 Cruise control display, actuation 6H
7 Service brake braking torque, actuation 9D
8 Shift stage, request 4D
8 Shift stage, request 9H
9 Stage limitation, request 4E
9 Stage limitation, request 9G
A1 Instrument cluster 21J
A7/3 Traction system hydraulic unit 8B
B37 Accelerator pedal sensor 6E
CAN C Drive train CAN 4F
CAN E Chassis CAN 15H
CAN E Chassis CAN 15C
CAN E Chassis CAN 12F
CAN F Central CAN 18K
Code 423 5-speed automatic transmission 1B
Code 427 7-speed automatic transmission 4B
L6/1 Left front RPM sensor 12C
L6/2 Right front RPM sensor 12C
L6/3 Left rear RPM sensor 12D
L6/4 right rear RPM sensor 12D
N15/3 ETC [EGS] control unit 2B
N3/10 ME-SFI [ME] control unit 7J
N3/10 ME-SFI [ME] control unit 5J
N47-5 ESP control unit 20D
N80 Steering column module 15A
N93 Central gateway control unit 15J
S40/4 CC [TPM] switch 12B
Y3/8n4 Fully integrated transmission control (VGS) control unit 5B

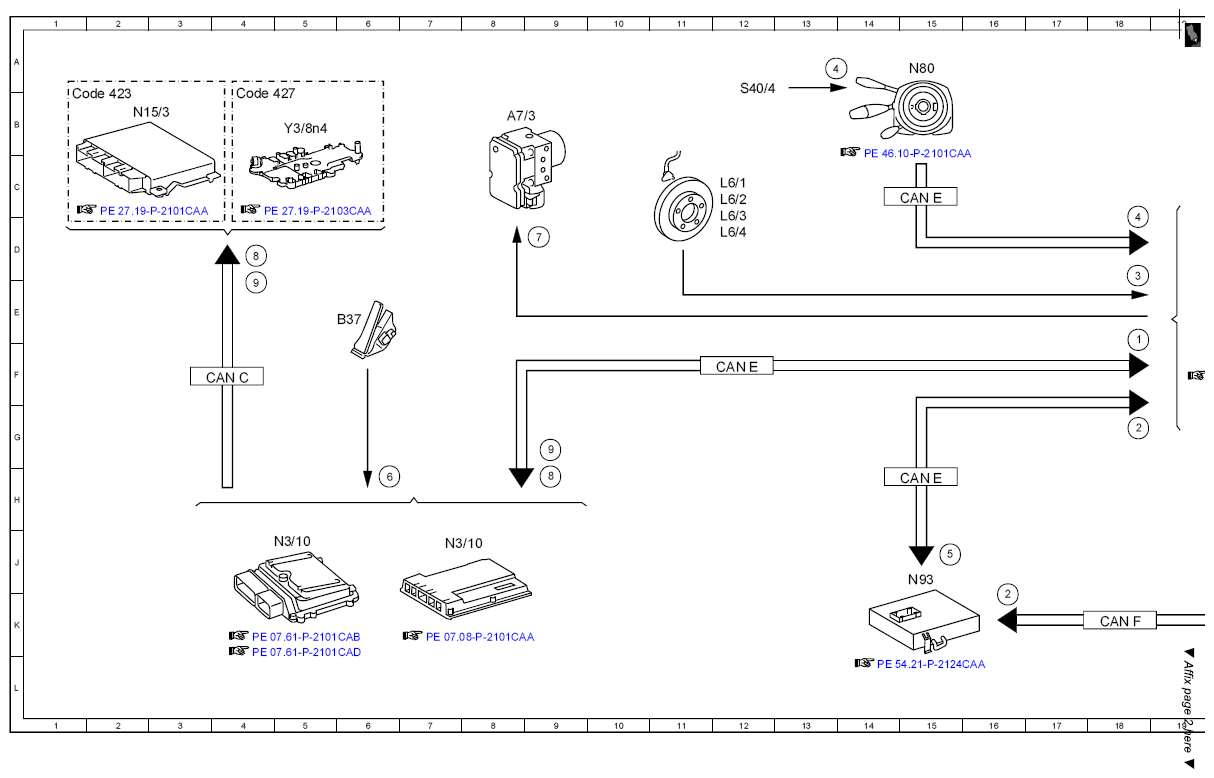

Fig 1: Cruise Control (CC) - Electrical Function Schematic (1 Of 2)
G07641121Courtesy of MERCEDES-BENZ USA

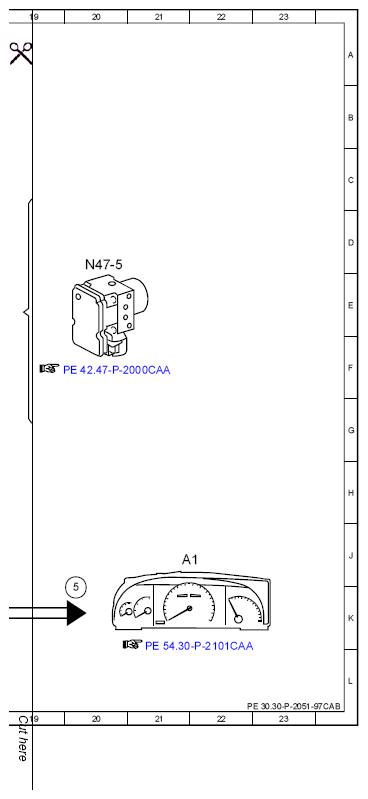

Fig 2: Cruise Control (CC) - Electrical Function Schematic (2 Of 2)
G07641122Courtesy of MERCEDES-BENZ USA
