Removing and installing center air nozzle - AR68.10-P-1150PA
MODEL 203 Upper instrument panel
Illustrated on model 203.0
| Removing, installing | |||
|---|---|---|---|

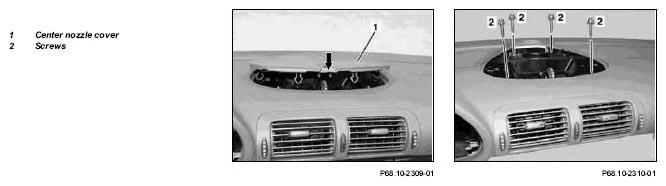

| 1 | Unclip center nozzle (1) cover and remove | ||
| 2 | Disconnect cockpit warning display PTS connector (X35/27) | With code (220a) Parktronic system (PTS) | |
| 3 | Disconnect cockpit/FSS connector (X18/35) | With code (810) sound system | |
| 4 | Unscrew screws (2) | ||
| 5 | Remove center nozzle | ||
| 6 | Install in the reverse order |
