Remove/install paneling on tilting/sliding roof - AR77.20-P-0500TX
MODEL 219.3 with CODE (414) Glass electric tilting/sliding roof
| Remove/Install | |||
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | When moving components, ensure that no body parts or limbs are within the operating range of moving parts. | AS00.00-Z-0011-01A | |

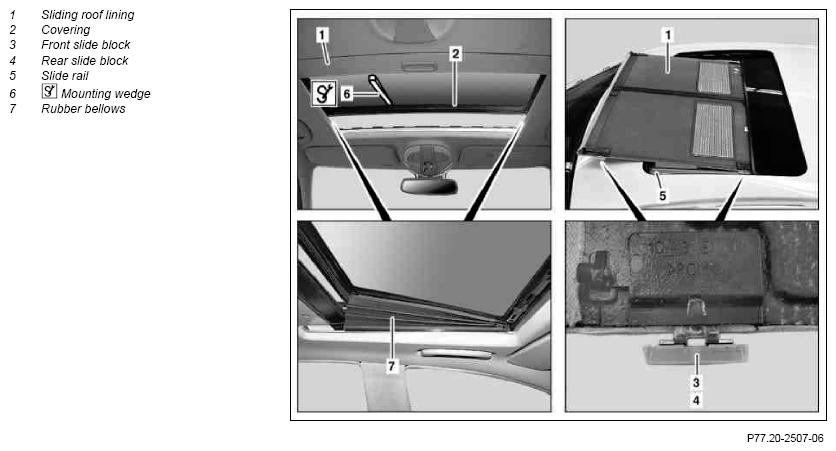

| 1 | Completely open sliding roof lining (1) | ||
| 2 | Open tilting/sliding roof cover approx. 20 cm | ||
| 3 | Unclip covering (2) in center and on side with mounting wedge (6), move covering (2) out of rubber bellows (7) | Fig 2 | |
| 4 | Completely open tilting/sliding roof cover | ||
| 5 | Slide sliding sunroof lining (1) toward front | ||
| 6 | Unhook front slide block (3) from slide rail (5) | ||
| 7 | Lift sliding sunroof lining (1) out of slide rail (5) | ||
| 8 | Slightly pull sliding sunroof lining (1) toward front over roof cutout until rear slide block (4) is accessible. | ||
| 9 | Unhook rear slide block (4) from slide rail (5). | ||
| 10 | Lift sliding sunroof lining (1) out of slide rail (5) and remove from vehicle | ||
| 11 | Install in the reverse order |
