Wiring diagram for automatic air conditioning (AAC) control unit - PE83.40-P-2101-97FAA

WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
A0 Color code key 56L
A9 Refrigerant compressor 27L
A9 Refrigerant compressor 31L
A9/7 Refrigerant compressor with magnetic clutch 33L
B10/4 Interior temperature sensor 44L
B12 Refrigerant pressure sensor 34L
B82 Interior humidity/temperature sensor 23L
CAN B Interior CAN 47K
E10/1 Left center air outlet symbol illumination 36L
E10/1x1 Center vent symbol illumination electrical connector 35J
E10/2 Left front side air outlet symbol illumination 38L
E10/3 Right front side air outlet symbol illumination 39L
E10/4 Right center air outlet symbol illumination 37L
E10/5 Rear air outlet symbol illumination 40L
E10/5x1 Rear vent symbol illumination electrical connector 40J
N10/1 Front SAM control unit with fuse and relay module 4L
N10/1 Front SAM control unit with fuse and relay module 12L
N10/1f12 Fuse 12 1K
N22/7 Automatic air conditioning control and operating unit 4A
N22/7 Automatic air conditioning control and operating unit 12A
N22/7 Automatic air conditioning control and operating unit 20A
N22/7 Automatic air conditioning control and operating unit 28A
N22/7 Automatic air conditioning control and operating unit 36A
N22/7 Automatic air conditioning control and operating unit 44A
N22/7s1 Rear window heater button 3A
N22/7s2 Air recirculation mode button 8A
N70/3 Overhead control panel electronics 19L
N70/3b1 Interior temperature sensor with integrated fan 19L
U1018 Valid for gasoline engine 276 30E
U111 Valid for overhead control panel without CAN 18F
U12 Valid for left-hand drive vehicles 4C
U12 Valid for left-hand drive vehicles 7D
U12 Valid for left-hand drive vehicles 41J
U13 Valid for right-hand drive vehicles 4C
U13 Valid for right-hand drive vehicles 7D
U13 Valid for right-hand drive vehicles 41J
U152 Valid for gasoline engine 156 26E
U157 Valid for combustion engine 272 DE 28E
U169 Valid for gasoline engine 271 DE 28F
U328 Valid for air outlet symbol illumination 35D
U486 Valid for refrigerant compressor 30H
U487 Valid for refrigerant compressor with magnetic clutch 32H
U617 Interior humidity/temperature sensor 13H
U617 Interior humidity/temperature sensor 13H
U617 Interior humidity/temperature sensor 13H
U739 Valid for gasoline engine 271 continuous fuel injection system (electronic) 28E
U74 Valid for diesel engines 7D
U74 Valid for diesel engines 7D
U740 Valid for diesel engine 646 26E
U75 Valid for gasoline engines 7E
U819 Valid for gasoline engine 272 28E
U880 Valid for diesel engine 642 24E
U948 Valid for diesel engine 651 28F
U948 Valid for diesel engine 651 30E
W15/5 Left front footwell ground point 5E
W15/5 Left front footwell ground point 42L
W15/7 Right front footwell ground point 5E
W15/7 Right front footwell ground point 42L
W16/3 Left major assembly compartment ground point 7E
W16/3 Left major assembly compartment ground point 7E
W16/5 Left major assembly compartment electronics ground point 7E
X15/12 Vehicle interior/cockpit temperature sensor electrical connector 43G
X18/35 Instrument panel and vehicle floor electrical connector 40G
X226 Electrical connector/fogging sensor 22H
X26 Interior and engine wiring harness electrical connector 28H
X26 Interior and engine wiring harness electrical connector 24H
X26 Interior and engine wiring harness electrical connector 26H
X26 Interior and engine wiring harness electrical connector 31H
X30/32 Left vehicle floor interior CAN voltage distributor electrical connector 47L
Z50/1 Circuit 58d instrument panel connector sleeve 5G
Z50/1 Circuit 58d instrument panel connector sleeve 39G
Z50/3 Circuit 31 instrument panel connector sleeve 37E
Z6/85 Sensor ground connector sleeve 3G
Z6/85 Sensor ground connector sleeve 44E
Z7/21 Air conditioning circuit 30 connector sleeve 2G
Z7/21 Air conditioning circuit 30 connector sleeve 6G
Z7/21 Air conditioning circuit 30 connector sleeve 12E

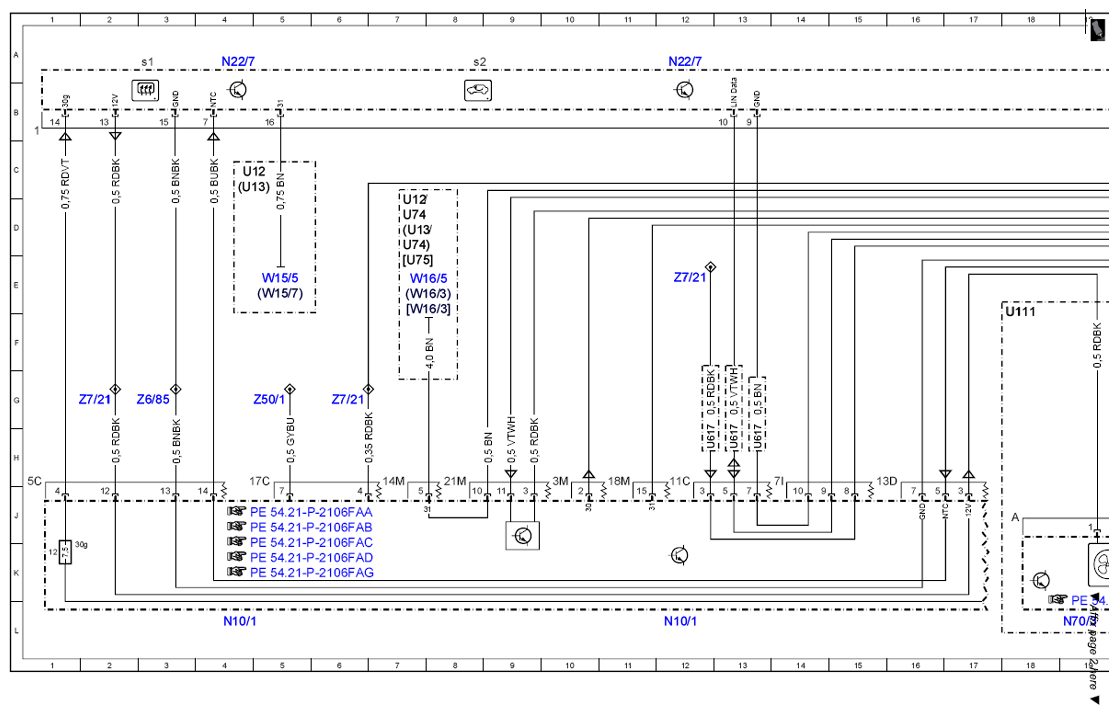

Fig 1: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (1 Of 4)
G07532209Courtesy of MERCEDES-BENZ USA

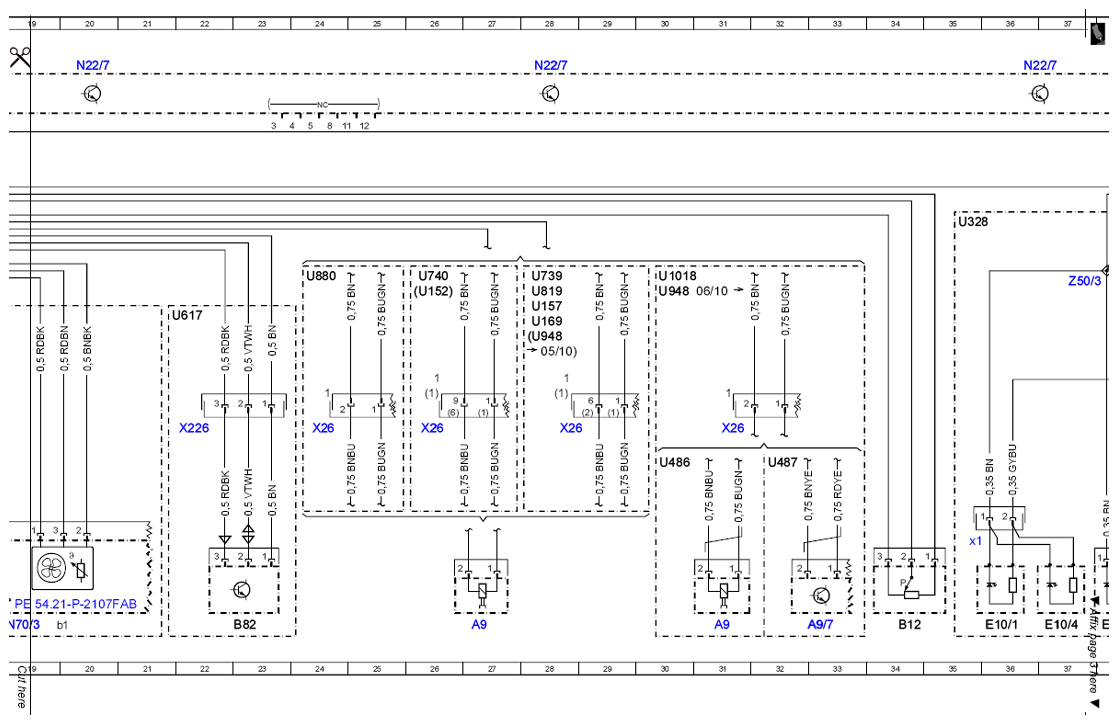

Fig 2: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (2 Of 4)
G07532210Courtesy of MERCEDES-BENZ USA

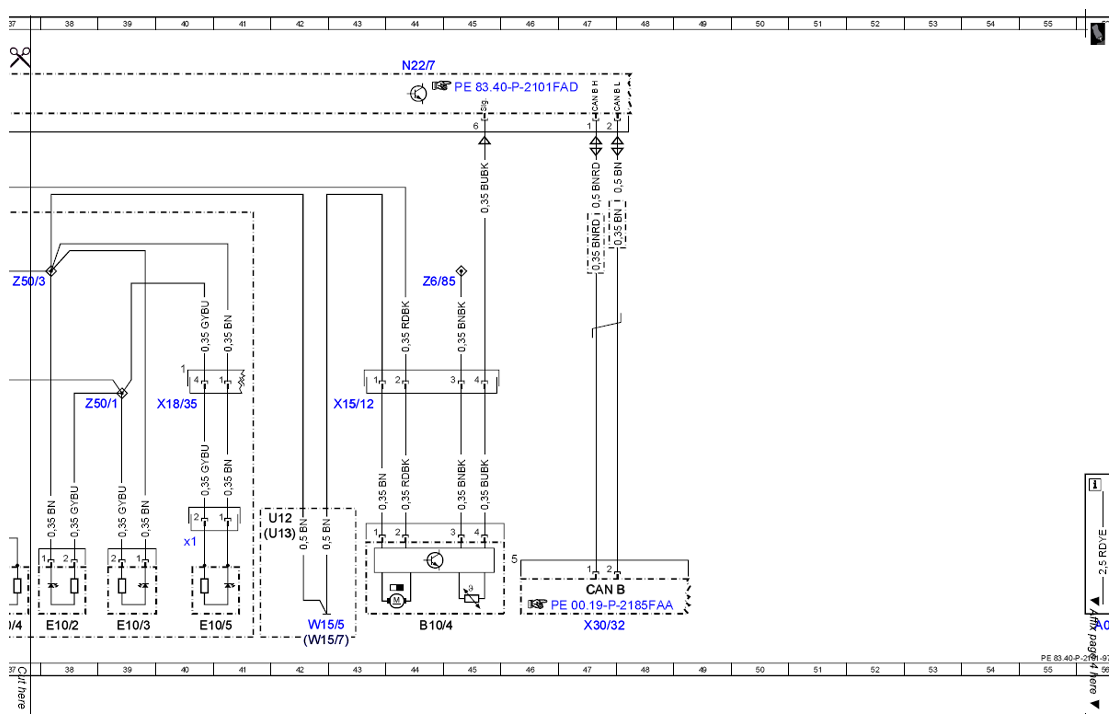

Fig 3: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (3 Of 4)
G07532211Courtesy of MERCEDES-BENZ USA

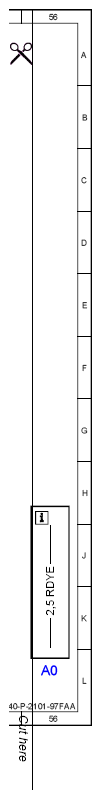

Fig 4: Automatic Air Conditioning (AAC) Control Unit - Wiring Diagram (4 Of 4)
G07532212Courtesy of MERCEDES-BENZ USA
