Wiring diagram for rear SAM control unit with fuse and relay module (N10/2) - PE54.21-P-2108-99FAB
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.

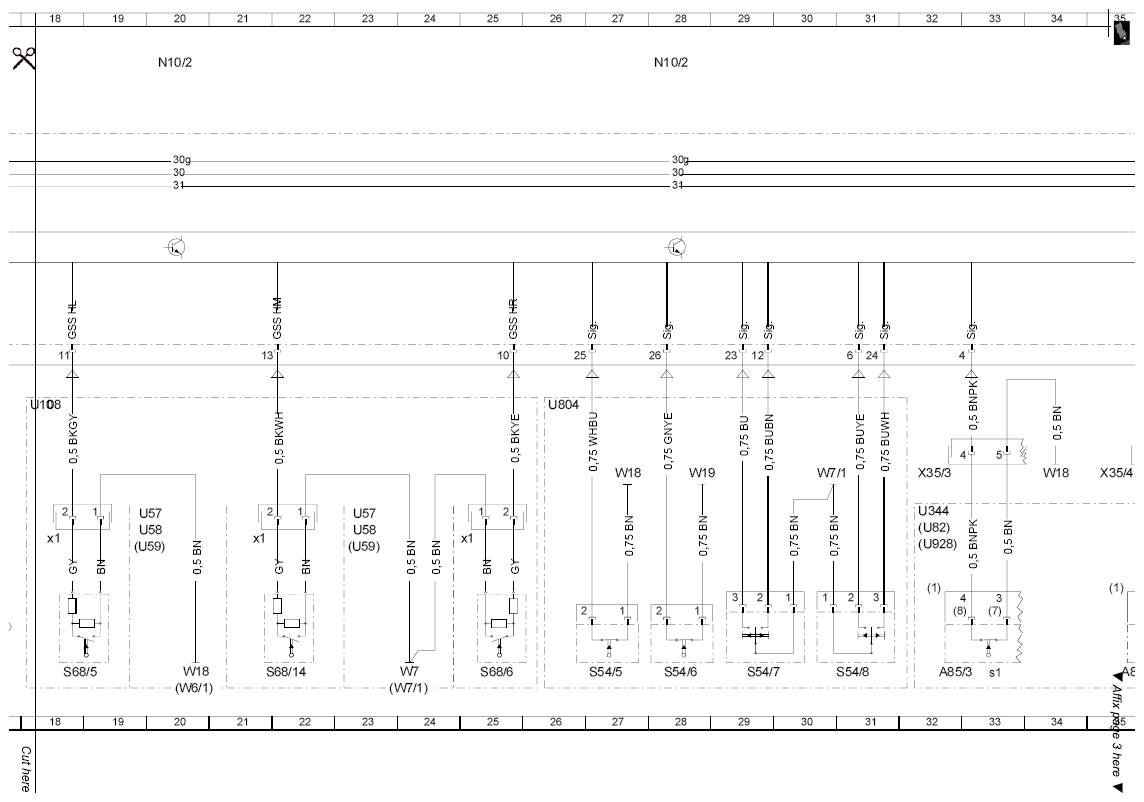

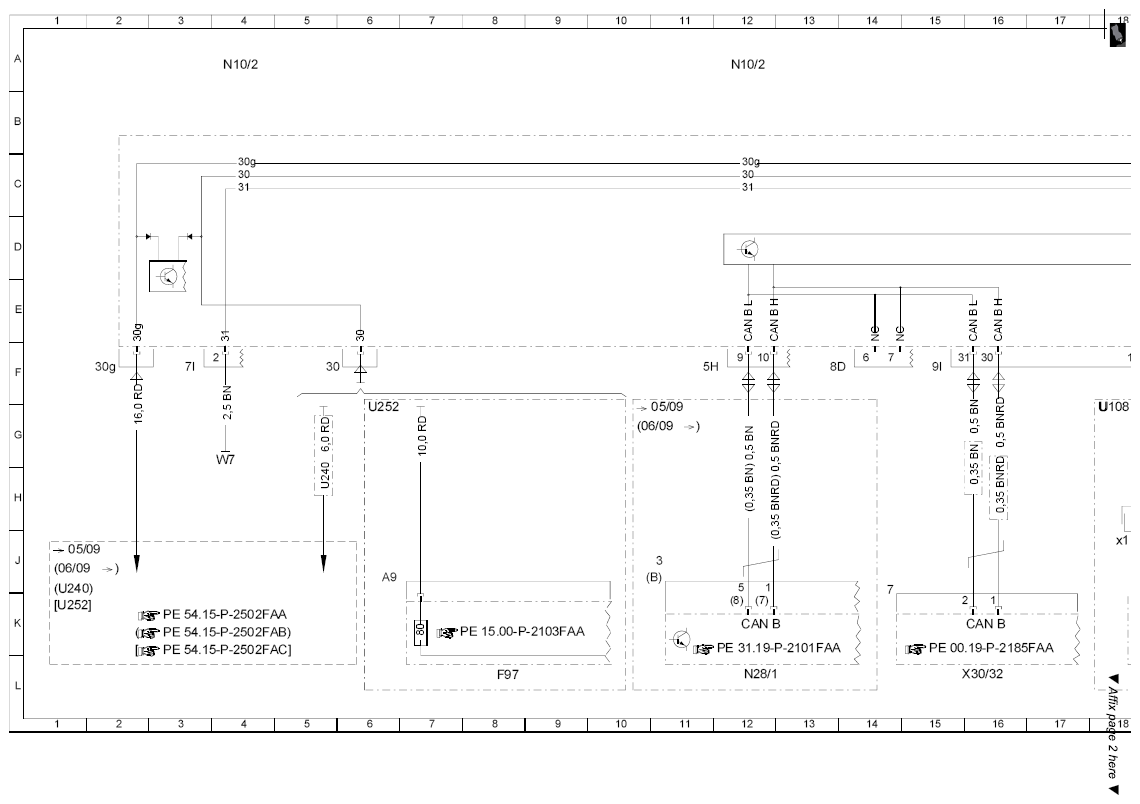

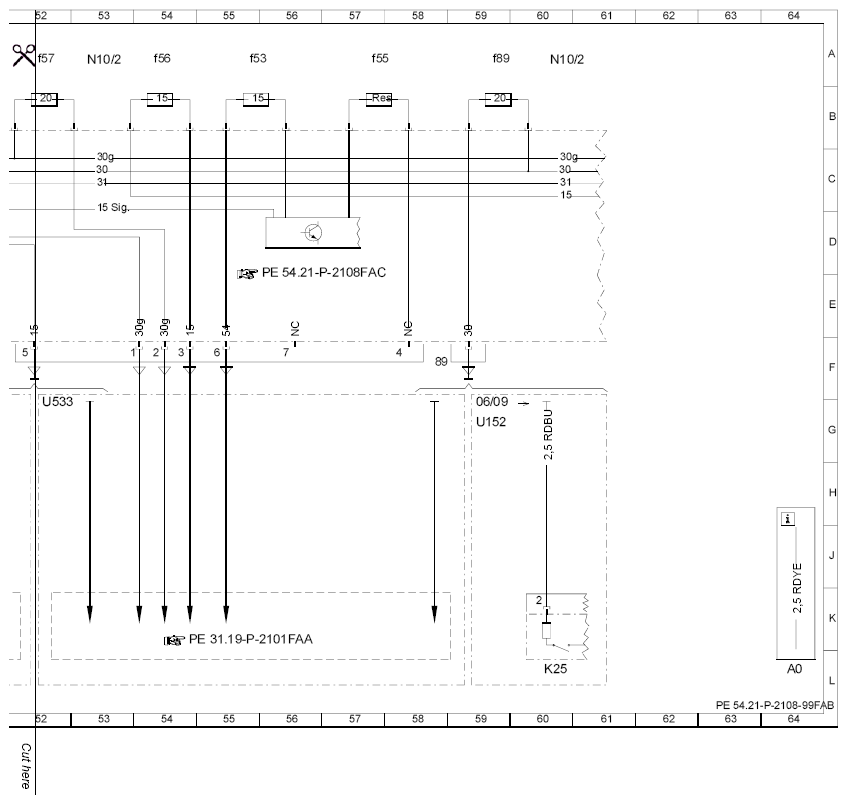

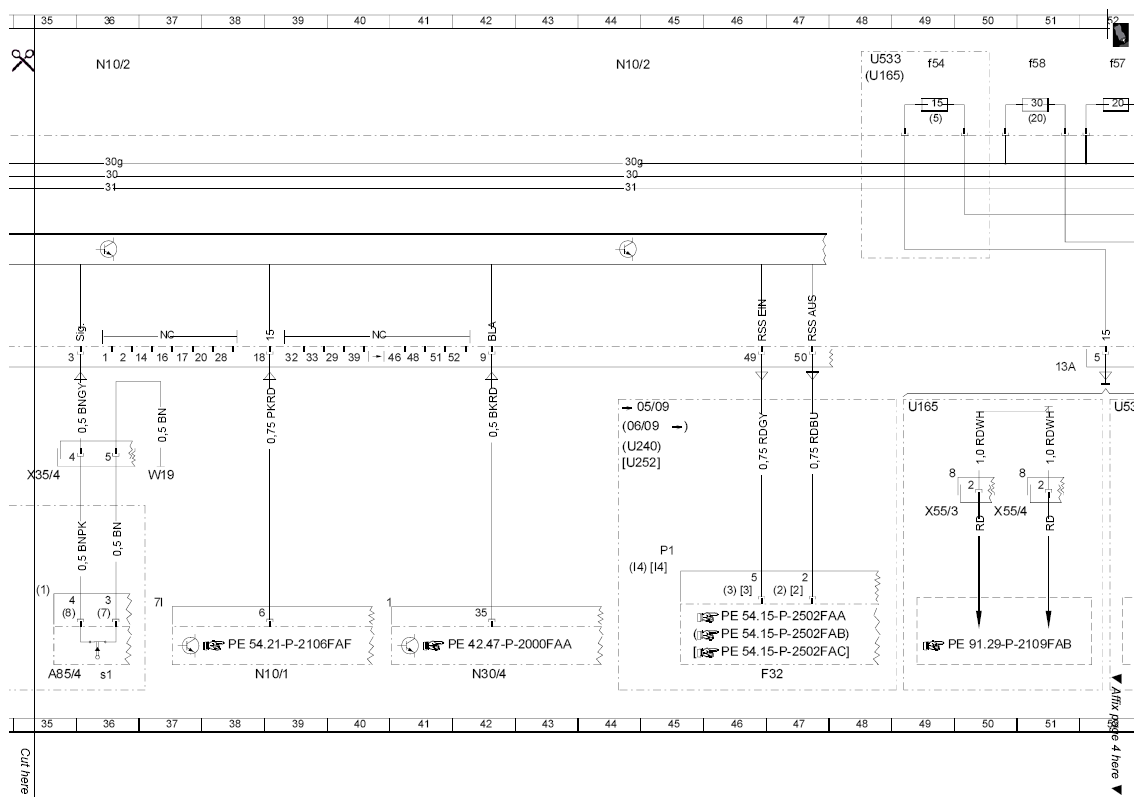

MODEL 204.0/2/3/9 Sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Explanation of color codes | 40L |
| A85/3 | Left rear door lock | 23L |
| A85/4 | Right rear door lock | 26L |
| CAN B | Interior CAN | 7K |
| CAN B | Interior CAN | 10K |
| F32 | Front electrical prefuse box | 3L |
| F32 | Front electrical prefuse box | 36L |
| F32f106 | Prefuse 106 | 1K |
| F32f90 | Prefuse 90 | 2K |
| N10/1 | Front SAM control module with fuse and relay module | 29L |
| N10/2 | Rear SAM control module with fuse and relay module | 4A |
| N10/2 | Rear SAM control module with fuse and relay module | 12A |
| N10/2 | Rear SAM control module with fuse and relay module | 20A |
| N10/2 | Rear SAM control module with fuse and relay module | 28A |
| N10/2 | Rear SAM control module with fuse and relay module | 36A |
| N28/1 | Trailer recognition control module | 7L |
| N30/4 | Electronic Stability Program control unit | 32L |
| S54/5 | Left rear backrest inclination switch | 17L |
| S54/6 | Right rear backrest inclination switch | 18L |
| S54/7 | Left rear backrest lock switch | 19L |
| S54/8 | Right rear backrest lock switch | 21L |
| S68/14 | Center rear seat belt buckle switch | 14L |
| S68/14x1 | Center rear seat belt buckle switch electrical connector | 14J |
| S68/5 | Left rear seat belt buckle switch | 13L |
| S68/5x1 | Left rear seat belt buckle switch electrical connector | 13J |
| S68/6 | Right rear seat belt buckle switch | 15L |
| S68/6x1 | Right rear seat belt buckle switch electrical connector | 15J |
| U108 | Valid for rear seat belt buckles | 12G |
| U344 | Valid for all except KEYLESS GO | 22H |
| U804 | Valid for rear backrest adjustment | 16G |
| U82 | Valid for KEYLESS GO | 22J |
| W18 | Left front seat crossmember ground point | 13G |
| W18 | Left front seat crossmember ground point | 17G |
| W18 | Left front seat crossmember ground point | 24H |
| W19 | Right front seat crossmember ground point | 18G |
| W19 | Right front seat crossmember ground point | 27H |
| W7 | Right wheelhouse trunk ground point | 4H |
| W7 | Right wheelhouse trunk ground point | 14G |
| W7/1 | Right taillamp trunk ground point | 20G |
| X30/32 | Left vehicle floor interior CAN voltage distributor electrical connector | 10L |
| X35/3 | Left rear door electrical connector | 22H |
| X35/4 | Right rear door electrical connector | 25H |
