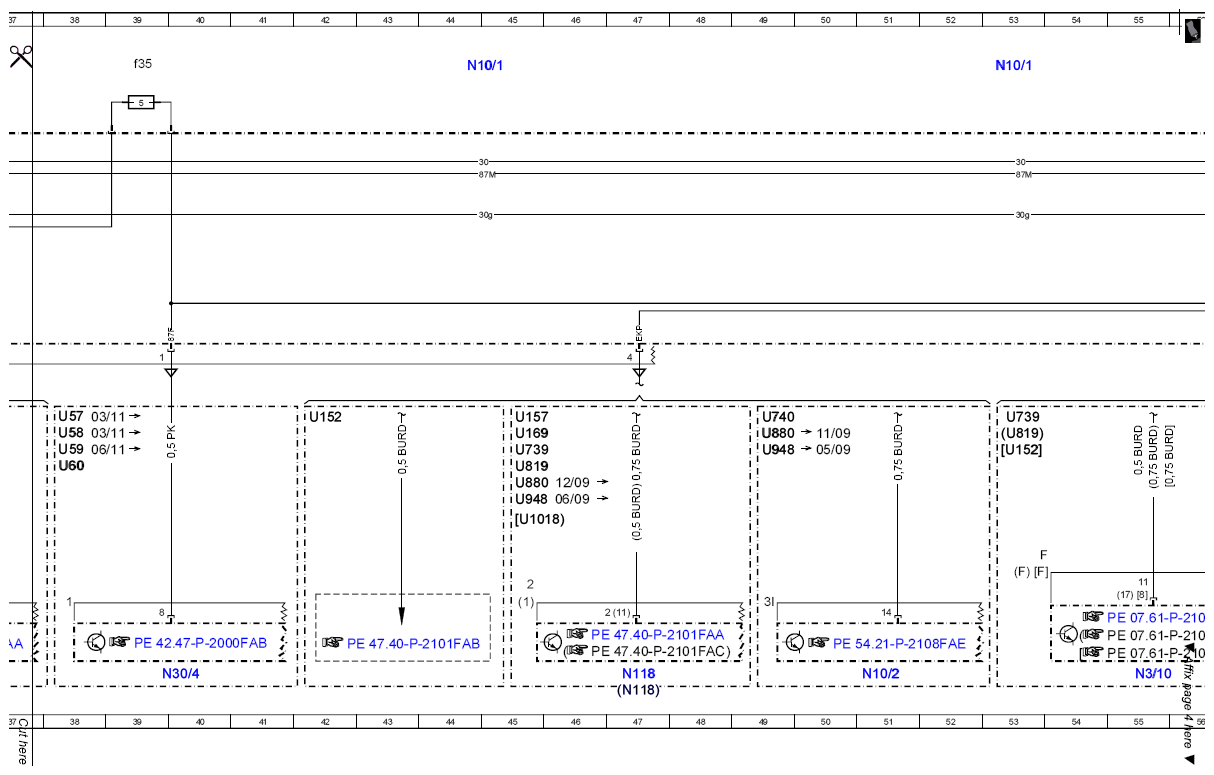

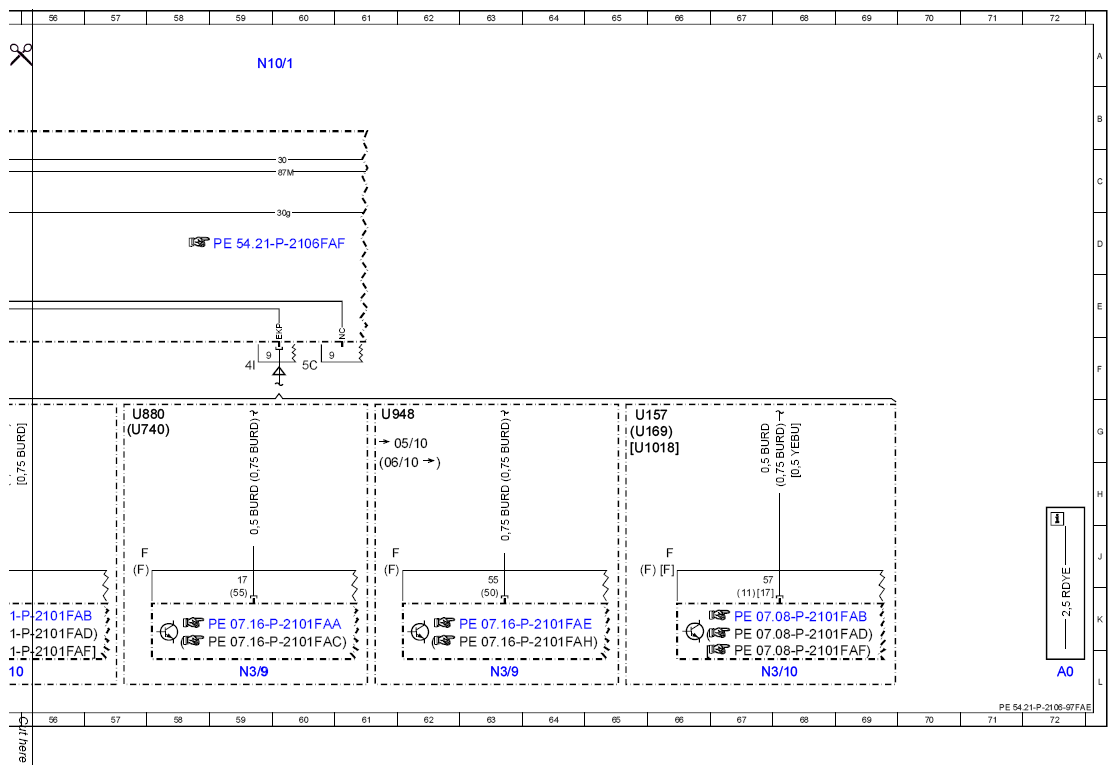

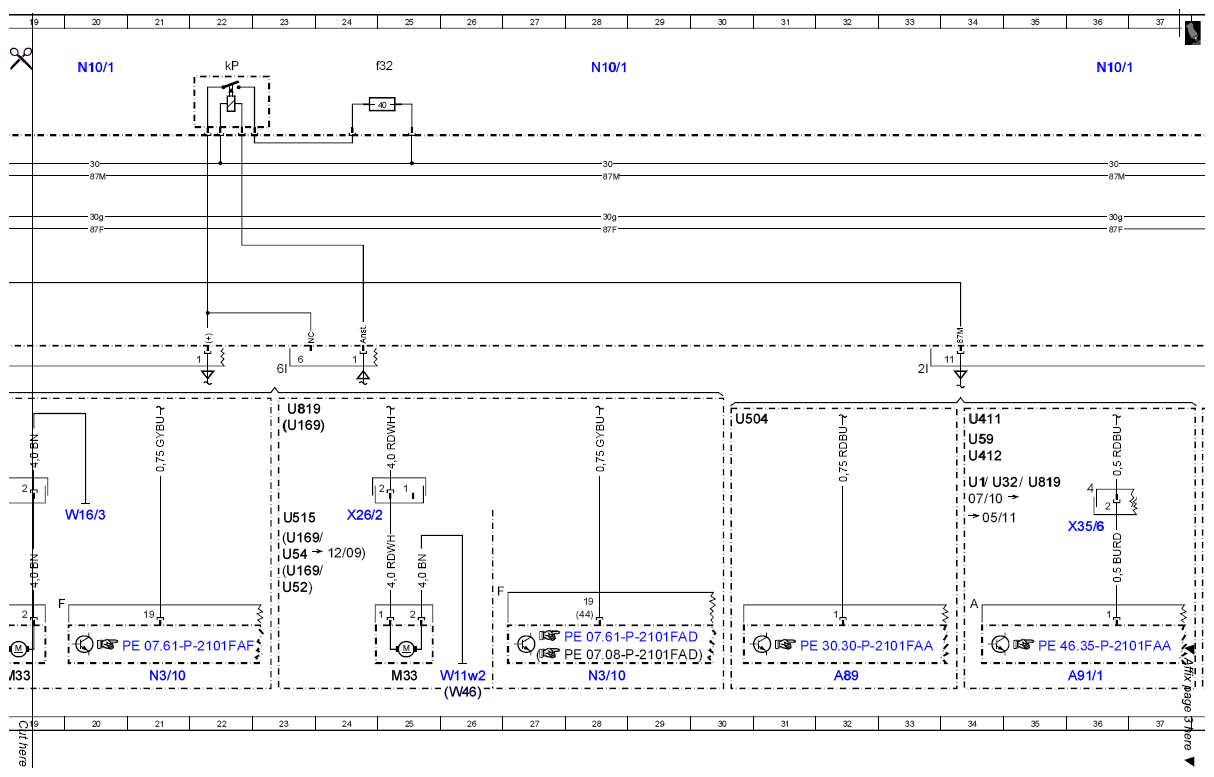

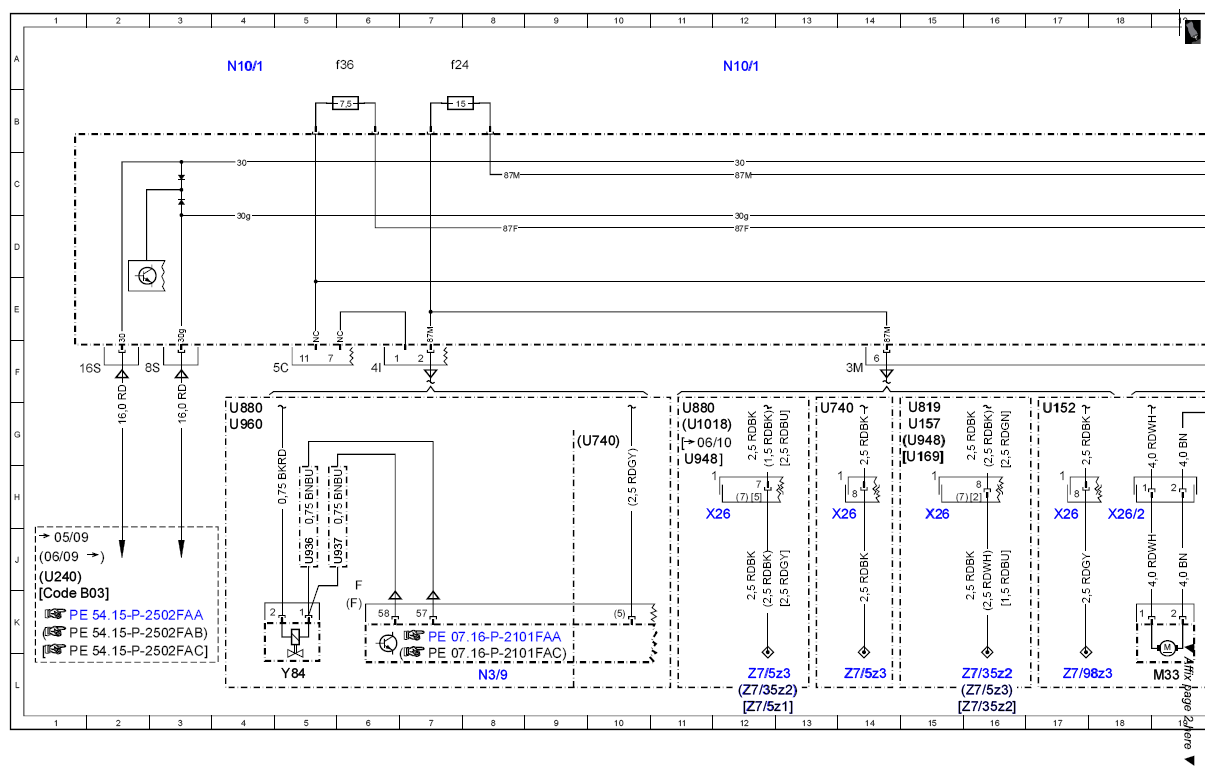

Wiring diagram of front SAM control unit with fuse and relay module (N10/1) - PE54.21-P-2106-97FAE
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0/2/3/9 Sheet 5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 72L |
| A89 | DISTRONIC electric controller unit | 32L |
| A91/1 | Electrohydraulic power steering | 36L |
| Code B03 | ECO start/stop function | 1K |
| M33 | Electric air pump | 19L |
| M33 | Electric air pump | 25L |
| N10/1 | Front SAM control unit with fuse and relay module | 4A |
| N10/1 | Front SAM control unit with fuse and relay module | 12A |
| N10/1 | Front SAM control unit with fuse and relay module | 20A |
| N10/1 | Front SAM control unit with fuse and relay module | 28A |
| N10/1 | Front SAM control unit with fuse and relay module | 36A |
| N10/1 | Front SAM control unit with fuse and relay module | 59A |
| N10/1 | Front SAM control unit with fuse and relay module | 44A |
| N10/1 | Front SAM control unit with fuse and relay module | 53A |
| N10/1f24 | Fuse 24 | 7A |
| N10/1f32 | Fuse 32 | 25A |
| N10/1f35 | Fuse 35 | 39A |
| N10/1f36 | Fuse 36 | 6A |
| N10/1kP | Secondary air injection relay | 22A |
| N10/2 | Rear SAM control unit with fuse and relay module | 51L |
| N118 | Fuel pump control unit | 47L |
| N118 | Fuel pump control unit | 47L |
| N3/10 | ME-SFI [ME] control unit | 21L |
| N3/10 | ME-SFI [ME] control unit | 28L |
| N3/10 | ME-SFI [ME] control unit | 55L |
| N3/10 | ME-SFI [ME] control unit | 67L |
| N3/9 | CDI control unit | 8L |
| N3/9 | CDI control unit | 59L |
| N3/9 | CDI control unit | 63L |
| N30/4 | Electronic Stability Program control unit | 40L |
| U1 | Valid for USA | 34H |
| U1018 | Valid for gasoline engine 276 | 11G |
| U1018 | Valid for gasoline engine 276 | 45H |
| U1018 | Valid for gasoline engine 276 | 65G |
| U152 | Valid for gasoline engine 156 | 17G |
| U152 | Valid for gasoline engine 156 | 42G |
| U152 | Valid for gasoline engine 156 | 53G |
| U157 | Valid for combustion engine 272 DE | 15G |
| U157 | Valid for combustion engine 272 DE | 45G |
| U157 | Valid for combustion engine 272 DE | 65G |
| U169 | Valid for gasoline engine 271 DE | 23J |
| U169 | Valid for gasoline engine 271 DE | 23J |
| U169 | Valid for gasoline engine 271 DE | 15G |
| U169 | Valid for gasoline engine 271 DE | 23G |
| U169 | Valid for gasoline engine 271 DE | 45G |
| U169 | Valid for gasoline engine 271 DE | 65G |
| U240 | Valid for all except ECO start/stop function | 1J |
| U32 | Valid for Canada | 34H |
| U411 | Valid for diesel engine 651 with EHPS | 34G |
| U412 | Valid for electrohydraulic power steering | 34G |
| U504 | Valid for DISTRONIC | 30G |
| U515 | Valid for secondary air injection | 23H |
| U52 | Valid for Japan | 23K |
| U54 | Valid for all except Japan | 23J |
| U57 | Valid for model 204.2 | 38G |
| U58 | Valid for model 204.0 | 38G |
| U59 | Valid for model 204.9 | 34G |
| U59 | Valid for model 204.9 | 38G |
| U60 | Valid for model 204.3 | 38H |
| U739 | Valid for gasoline engine 271 continuous fuel injection system (electronic) | 45G |
| U739 | Valid for gasoline engine 271 continuous fuel injection system (electronic) | 53G |
| U740 | Valid for diesel engine 646 | 9G |
| U740 | Valid for diesel engine 646 | 13G |
| U740 | Valid for diesel engine 646 | 49G |
| U740 | Valid for diesel engine 646 | 57G |
| U819 | Valid for gasoline engine 272 | 15G |
| U819 | Valid for gasoline engine 272 | 23G |
| U819 | Valid for gasoline engine 272 | 35H |
| U819 | Valid for gasoline engine 272 | 45H |
| U819 | Valid for gasoline engine 272 | 53G |
| U880 | Valid for diesel engine 642 | 4G |
| U880 | Valid for diesel engine 642 | 11G |
| U880 | Valid for diesel engine 642 | 45H |
| U880 | Valid for diesel engine 642 | 49G |
| U880 | Valid for diesel engine 642 | 57G |
| U936 | Valid for increased engine power | 5J |
| U937 | Valid for all except increased engine power | 6J |
| U948 | Valid for diesel engine 651 | 11G |
| U948 | Valid for diesel engine 651 | 15G |
| U948 | Valid for diesel engine 651 | 45H |
| U948 | Valid for diesel engine 651 | 49G |
| U948 | Valid for diesel engine 651 | 61G |
| U960 | Valid for radiator shutters | 4G |
| W11w2 | Right cylinder bank ground point (engine) | 26L |
| W16/3 | Left major assembly compartment ground point | 20H |
| W46 | Air pump ground point | 26L |
| X26 | Interior and engine wiring harness electrical connector | 14H |
| X26 | Interior and engine wiring harness electrical connector | 12H |
| X26 | Interior and engine wiring harness electrical connector | 15H |
| X26 | Interior and engine wiring harness electrical connector | 17H |
| X26/2 | Engine wiring harness electrical connector | 18H |
| X26/2 | Engine wiring harness electrical connector | 24H |
| X35/6 | Instrument panel and module box electrical connector | 36J |
| Y84 | Radiator shutters actuator | 5L |
| Z7/35z2 | Circuit 87 M1e connector sleeve | 12L |
| Z7/35z2 | Circuit 87 M1e connector sleeve | 16L |
| Z7/35z2 | Circuit 87 M1e connector sleeve | 16L |
| Z7/5z1 | Circuit 87 connector sleeve | 12L |
| Z7/5z3 | Circuit 87 connector sleeve | 14L |
| Z7/5z3 | Circuit 87 connector sleeve | 12L |
| Z7/5z3 | Circuit 87 connector sleeve | 16L |
| Z7/98z3 | Circuit 87 M3e connector sleeve | 17L |
