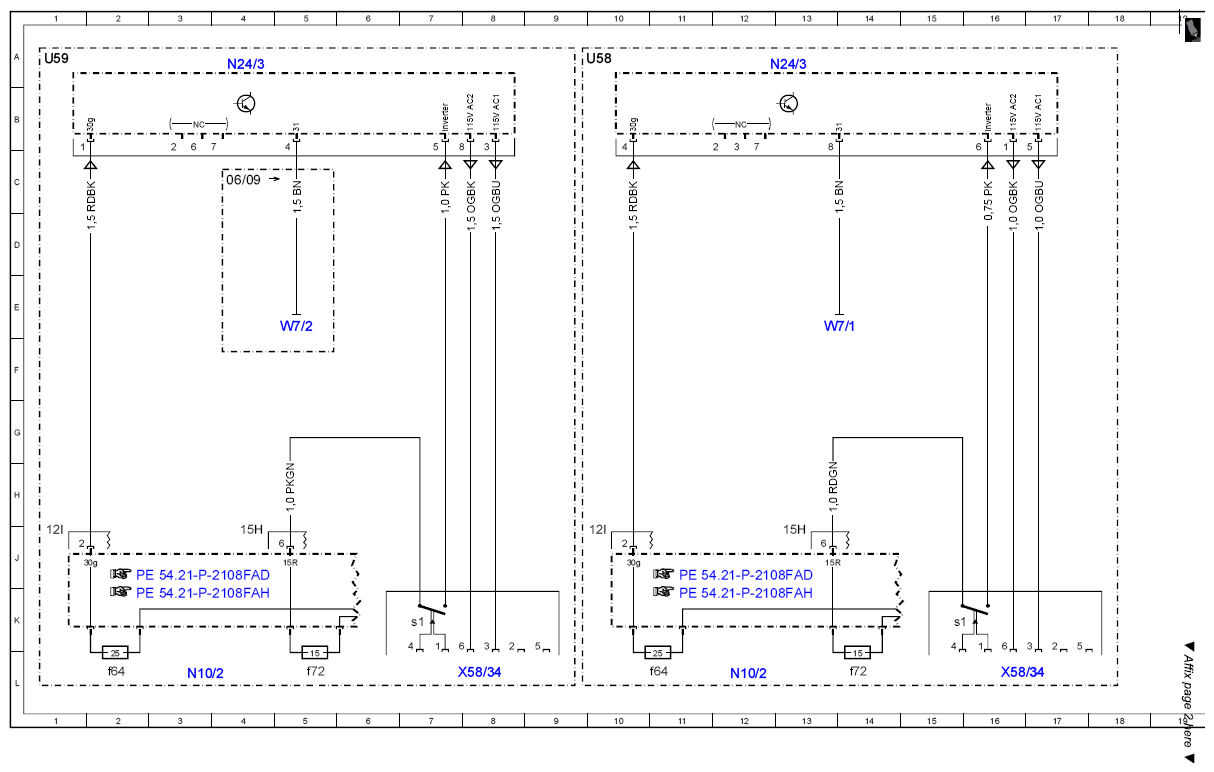

Wiring diagram control unit DC/AC converter - PE54.10-P-2103-97FAA
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.9 with CODE 460 (Canada version) with CODE 494 (US version) with CODE U80 (115 V socket in load compartment) Control unit N24/3 MODEL 204.0 as of model year 2011 with CODE 460 (Canada version) with CODE 494 (US version) with CODE
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2 | Rear SAM control unit with fuse and relay module | 12L |
| N10/2f64 | Fuse 64 | 2L |
| N10/2f64 | Fuse 64 | 11L |
| N10/2f72 | Fuse 72 | 5L |
| N10/2f72 | Fuse 72 | 14L |
| N24/3 | DC/AC converter control unit | 4A |
| N24/3 | DC/AC converter control unit | 13A |
| U58 | Valid for model 204.0 | 9A |
| U59 | Valid for model 204.9 | 1A |
| W7/1 | Right taillamp trunk ground point | 13E |
| W7/2 | Ground/trunk right side wall | 5E |
| X58/34 | 115 V socket | 8L |
| X58/34 | 115 V socket | 16L |
| X58/34s1 | Socket microswitch | 7K |
| X58/34s1 | Socket microswitch | 15K |
