Connector separation point wiring diagram - PE54.18-P-2300-97FAI

WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.

MODEL 204 X26 (M651), X26/7 (M651), X35/6 (M651), X220 (M651), Sheet 9

Code: Designation: Position:
A0 Color code key 80L
A9 Refrigerant compressor 7A
A9 Refrigerant compressor 43A
A9 Refrigerant compressor 63A
A9/7 Refrigerant compressor with magnetic clutch 46A
A9/7 Refrigerant compressor with magnetic clutch 58A
B16/15 Temperature sensor upstream of SCR catalytic converter 66L
B19/9 Temperature sensor upstream of diesel particulate filter 49A
B4/7 Fuel pressure sensor 10A
B4/7 Fuel pressure sensor 34A
B76/1 Condensation sensor for fuel filter with heating element 8A
B79/2 Transmission neutral position position sensor 24L
B79/2 Transmission neutral position position sensor 72L
CAN I Drive train sensor CAN 69K
Code 427 7-speed automatic transmission 36H
Code 427 7-speed automatic transmission 74C
Code B03 ECO start/stop function 20C
Code B03 ECO start/stop function 36H
Code B03 ECO start/stop function 74C
Code B03 ECO start/stop function 71C
K60/1 Transmission oil circulation pump relay 38L
M1 Starter 6A
M1 Starter 41A
M1 Starter 56A
N10/1 Front SAM control unit with fuse and relay module 7L
N10/1 Front SAM control unit with fuse and relay module 14L
N10/1 Front SAM control unit with fuse and relay module 43L
N10/1 Front SAM control unit with fuse and relay module 59L
N10/2 Rear SAM control unit with fuse and relay module 76L
N10/2f66 Fuse 66 75L
N118 Fuel pump control unit 17L
N118 Fuel pump control unit 29L
N3/9 CDI control unit 24A
N3/9 CDI control unit 50L
N3/9 CDI control unit 38A
N3/9 CDI control unit 70A
N30/4 Electronic Stability Program control unit 19A
N30/4 Electronic Stability Program control unit 26L
U12 Valid for left-hand drive vehicles 1H
U12 Valid for left-hand drive vehicles 35H
U12 Valid for left-hand drive vehicles 52H
U13 Valid for right-hand drive vehicles 1J
U13 Valid for right-hand drive vehicles 35J
U13 Valid for right-hand drive vehicles 52J
U24 Valid for manual transmission 20D
U24 Valid for manual transmission 71D
U244 Valid for BlueTEC 52A
U486 Valid for refrigerant compressor 42A
U486 Valid for refrigerant compressor 62A
U487 Valid for refrigerant compressor with magnetic clutch 46E
U487 Valid for refrigerant compressor with magnetic clutch 45A
U487 Valid for refrigerant compressor with magnetic clutch 57A
U57 Valid for model 204.2 36J
U57 Valid for model 204.2 74D
U58 Valid for model 204.0 36J
U58 Valid for model 204.0 74D
U60 Valid for model 204.3 36J
U60 Valid for model 204.3 74D
U600 Valid for power steering pump 18H
U600 Valid for power steering pump 11A
U600 Valid for power steering pump 31A
U948 Valid for diesel engine 651 1A
U948 Valid for diesel engine 651 20A
U948 Valid for diesel engine 651 52A
U963 Valid for peizo fuel injector 2A
U963 Valid for peizo fuel injector 35A
U963 Valid for peizo fuel injector 53A
U964 Valid for all except peizo fuel injector 36F
U964 Valid for all except peizo fuel injector 1F
U964 Valid for all except peizo fuel injector 54F
W16/3 Left major assembly compartment ground point 48L
W16/5 Left major assembly compartment electronics ground point 1L
W16/5 Left major assembly compartment electronics ground point 35L
W16/5 Left major assembly compartment electronics ground point 54L
W16/6 Right major assembly compartment ground point 1L
W16/6 Right major assembly compartment ground point 35L
W16/6 Right major assembly compartment ground point 53L
X220 Manual transmission neutral position sensor electrical connector 22G
X220 Manual transmission neutral position sensor electrical connector 71G
X26 Interior and engine wiring harness electrical connector 1G
X26 Interior and engine wiring harness electrical connector 31G
X26 Interior and engine wiring harness electrical connector 53G
X26/7 Rear engine compartment electrical connector 46G
X26/7 Rear engine compartment electrical connector 59C
X30/38 Potential distributor electrical connector (CAN I) 69L
X35/6 Instrument panel and module box electrical connector 16G
X35/6 Instrument panel and module box electrical connector 14G
X35/6 Instrument panel and module box electrical connector 65E
X35/6 Instrument panel and module box electrical connector 22E
X86/6 Electrical connector of NOx sensor control unit downstream of diesel particulate filter 66G
Y10/1 Power steering pump quantity control valve 12A
Y10/1 Power steering pump quantity control valve 32A
Y74 Pressure regulator valve 3A
Y74 Pressure regulator valve 36A
Y74 Pressure regulator valve 54A
Y94 Quantity control valve 5A
Z111 Air conditioning 12 Volt connector sleeve (1) 47L
Z111 Air conditioning 12 Volt connector sleeve (1) 62A
Z210/1 Transmission fluid circulation pump circuit 87 relay connector sleeve 75G
Z6 Circuit 31 connector sleeve 1E
Z6 Circuit 31 connector sleeve 36E
Z6 Circuit 31 connector sleeve 54E
Z6/8 Sensor ground connector sleeve 51G
Z7/43 Sensor ground connector sleeve 21A
Z7/55 Sensor supply connector sleeve 2 27A
Z7/5z1 Circuit 87 connector sleeve 39E
Z7/5z1 Circuit 87 connector sleeve 56E
Z7/5z2 Circuit 87 connector sleeve 4E
Z7/5z2 Circuit 87 connector sleeve 40E
Z7/5z2 Circuit 87 connector sleeve 57E
Z7/5z3 Circuit 87 connector sleeve 3E
Z7/5z3 Circuit 87 connector sleeve 42E
Z7/5z3 Circuit 87 connector sleeve 58E
Z7/78 Vehicle interior circuit 87/4 connector sleeve 65L

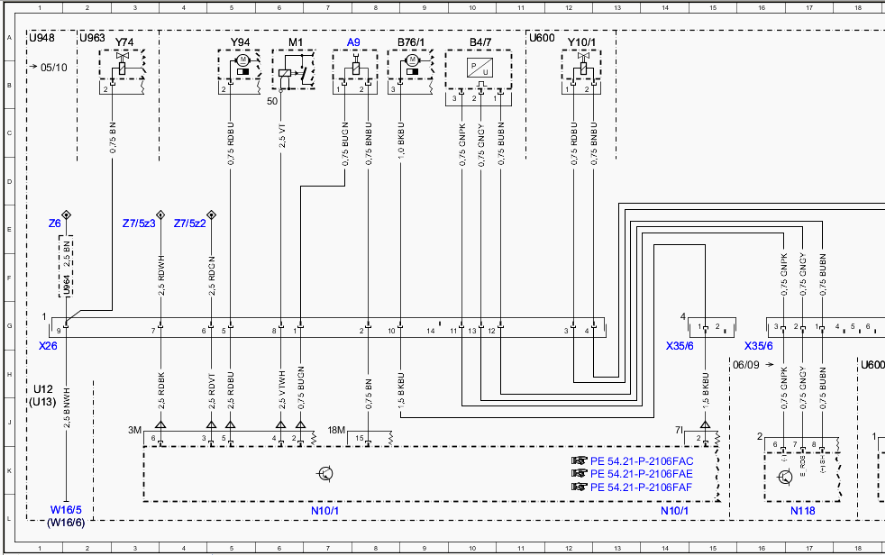

Fig 1: Connector Separation Point Wiring Diagram (1 Of 5)
G00532194Courtesy of MERCEDES-BENZ USA

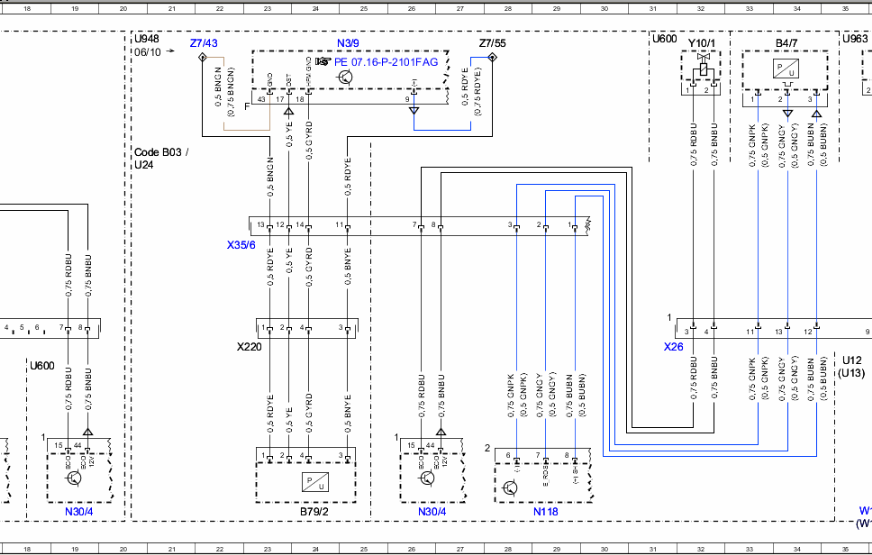

Fig 2: Connector Separation Point Wiring Diagram (2 Of 5)
G00532195Courtesy of MERCEDES-BENZ USA

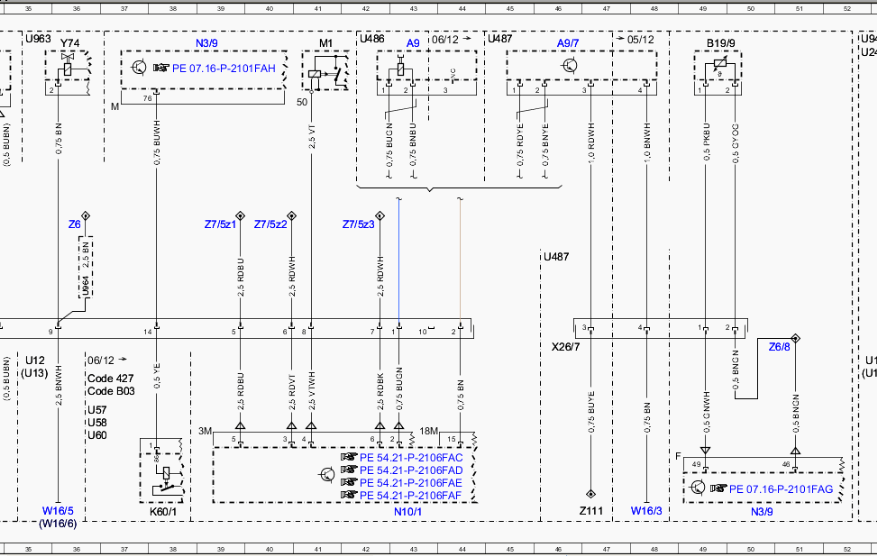

Fig 3: Connector Separation Point Wiring Diagram (3 Of 5)
G00532196Courtesy of MERCEDES-BENZ USA

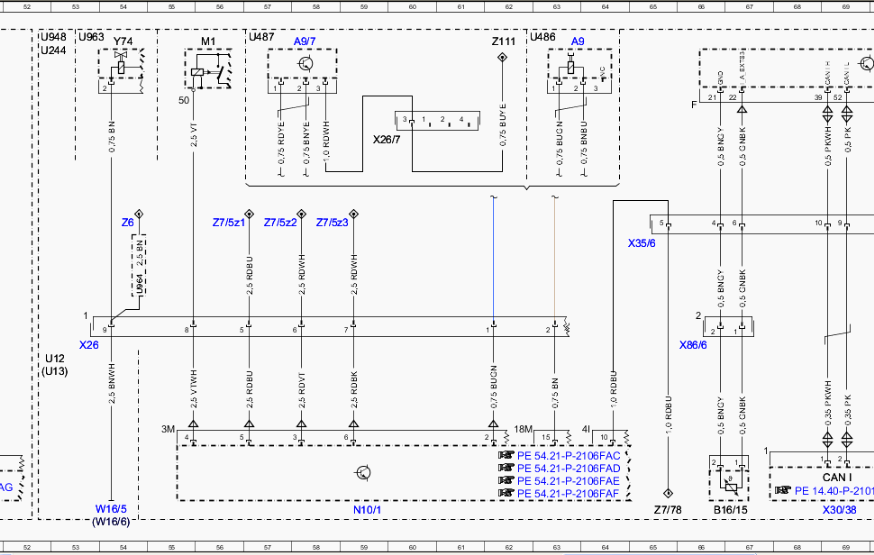

Fig 4: Connector Separation Point Wiring Diagram (4 Of 5)
G00532197Courtesy of MERCEDES-BENZ USA

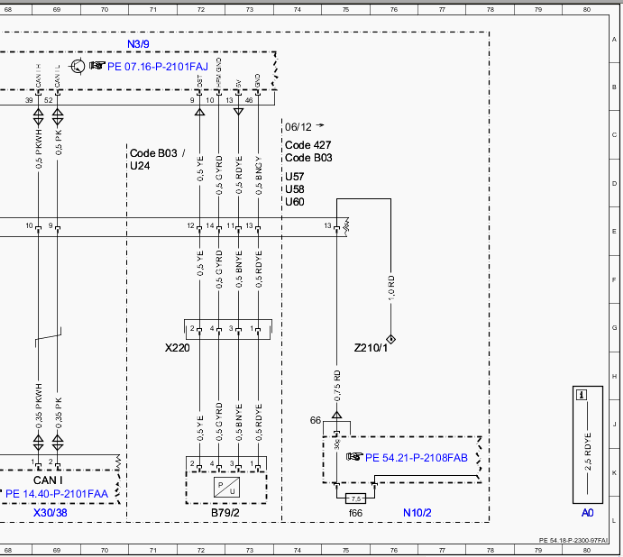

Fig 5: Connector Separation Point Wiring Diagram (5 Of 5)
G00532198Courtesy of MERCEDES-BENZ USA
