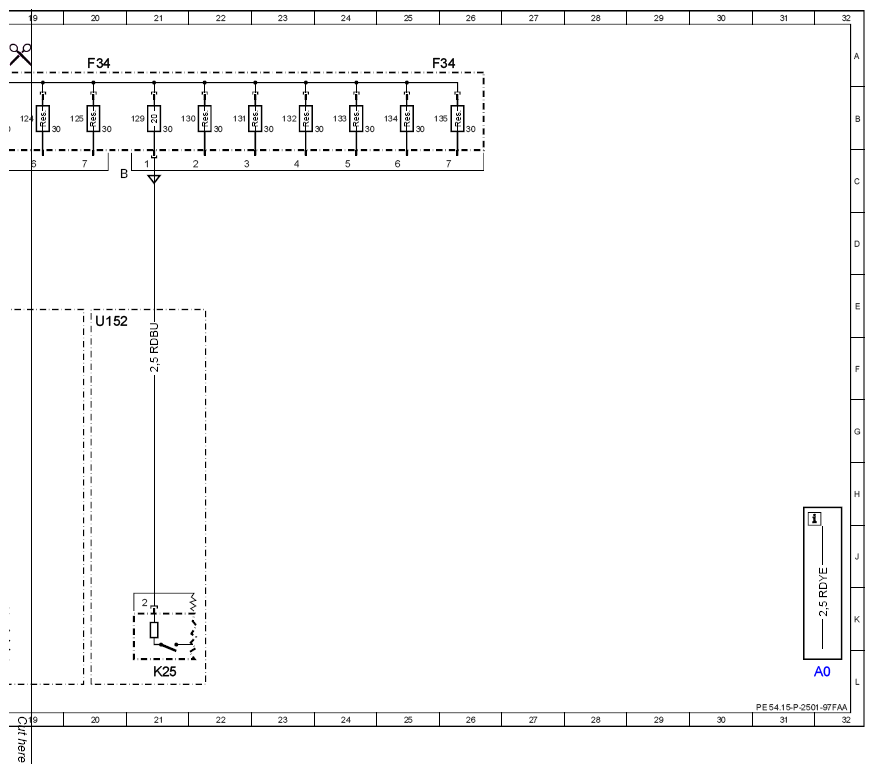

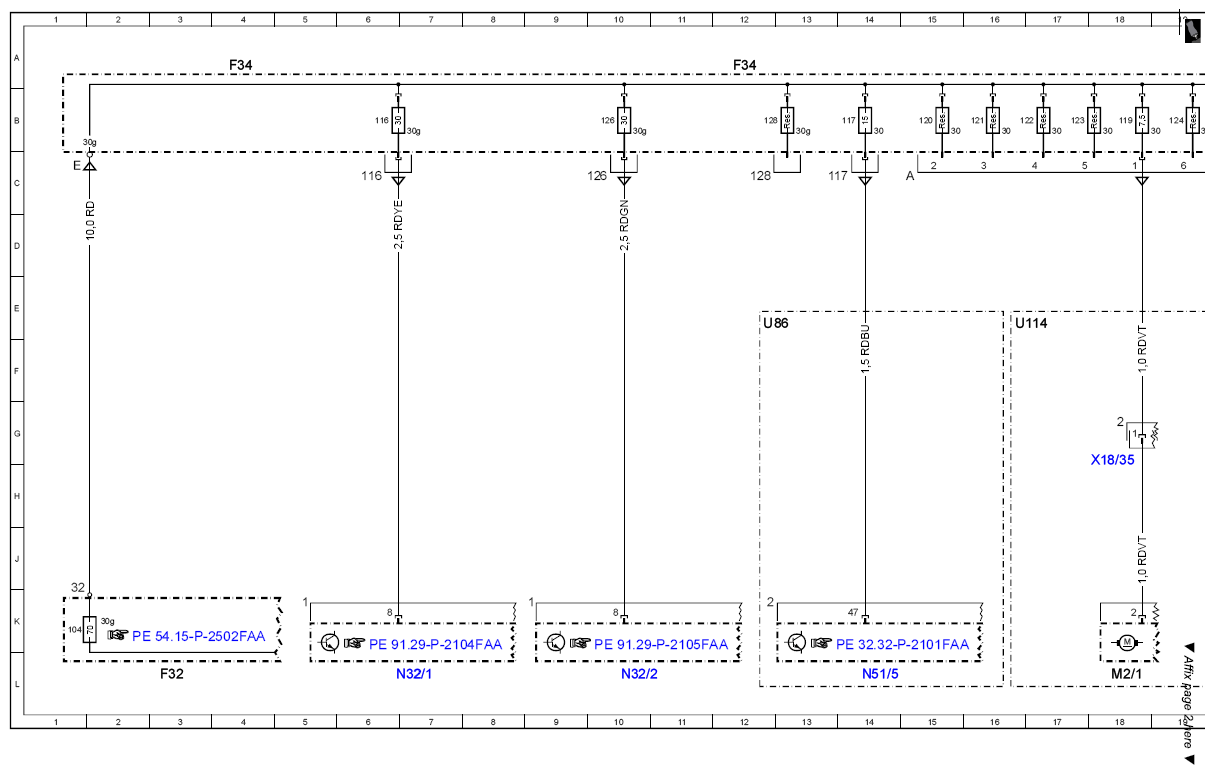

Wiring diagram of interior fuse box (F34) - PE54.15-P-2501-97FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
| A0 | Color code key | 32L |
| F32 | Front electrical prefuse box | 3L |
| F32f104 | Prefuse 104 | 1K |
| F34 | Interior fuse box | 4A |
| F34 | Interior fuse box | 12A |
| F34 | Interior fuse box | 20A |
| F34 | Interior fuse box | 25A |
| F34f116 | Fuse 116 | 6B |
| F34f117 | Fuse 117 | 14B |
| F34f119 | Fuse 119 | 18B |
| F34f120 | Fuse 120 | 15B |
| F34f121 | Fuse 121 | 16B |
| F34f122 | Fuse 122 | 16B |
| F34f123 | Fuse 123 | 17B |
| F34f124 | Fuse 124 | 19B |
| F34f125 | Fuse 125 | 20B |
| F34f126 | Fuse 126 | 10B |
| F34f128 | Fuse 128 | 12B |
| F34f129 | Fuse 129 | 21B |
| F34f130 | Fuse 130 | 21B |
| F34f131 | Fuse 131 | 22B |
| F34f132 | Fuse 132 | 23B |
| F34f133 | Fuse 133 | 24B |
| F34f134 | Fuse 134 | 25B |
| F34f135 | Fuse 135 | 25B |
| K25 | Oil cooler fan motor relay | 21L |
| M2/1 | Rear blower motor | 18L |
| N32/1 | Driver seat control unit | 7L |
| N32/2 | Front passenger seat control unit | 10L |
| N51/5 | Adaptive damping system control unit | 14L |
| U114 | Valid for 3-zone THERMOTRONIC | 16E |
| U152 | Valid for gasoline engine 156 | 20E |
| U86 | Valid for adaptive damping system and ESP | 12E |
| X18/35 | Instrument panel and vehicle floor electrical connector | 18H |
