Wiring diagram of front backup fuse box (F32) - PE54.15-P-2502-97FAB

WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
A0 Color code key 56L
A32 AC housing 20L
A32x1 Air conditioner housing electrical connector 21H
A32z1 Air conditioner housing connector sleeve 21J
A91/1 Electrohydraulic power steering 42L
F32 Front electrical prefuse box 4A
F32 Front electrical prefuse box 12A
F32 Front electrical prefuse box 20A
F32 Front electrical prefuse box 28A
F32 Front electrical prefuse box 36A
F32 Front electrical prefuse box 44A
F32 Front electrical prefuse box 50A
F32f150 Prefuse 150 32C
F32f151 Prefuse 151 26C
F32f152 Prefuse 152 45C
F32f153 Prefuse 153 28C
F32f154 Prefuse 154 46C
F32f155 Prefuse 155 27C
F32f156 Prefuse 156 24C
F32f157 Prefuse 157 42C
F32f158 Prefuse 158 19C
F32f159 Prefuse 159 16C
F32f160 Prefuse 160 18C
F32f161 Prefuse 161 48C
F32f162 Prefuse 162 49C
F32f163 Prefuse 163 10C
F32f164 Prefuse 164 50C
F32k2 Quiescent current cutout relay 13A
M4/7 Combustion engine and air conditioning with integrated control fan motor 27L
N10/1 Front SAM control unit with fuse and relay module 46L
N10/2 Rear SAM control unit with fuse and relay module 12L
N10/2 Rear SAM control unit with fuse and relay module 51L
N2/10 Supplemental restraint system control unit 38L
N26/9 Special-purpose vehicle multifunction control unit 16L
N68 Electrical power steering control unit 42L
R22/3 PTC heater booster 24L
U1 Valid for USA 40F
U1018 Valid for gasoline engine 276 4J
U1018 Valid for gasoline engine 276 31J
U113 Valid for 2-zone THERMATIC 18E
U114 Valid for 3-zone THERMOTRONIC 18E
U118 Valid for front battery 7G
U118 Valid for front battery 47F
U119 Valid for rear battery 2G
U119 Valid for rear battery 8E
U12 Valid for left-hand drive vehicles 8E
U13 Valid for right-hand drive vehicles 8F
U152 Valid for gasoline engine 156 7J
U152 Valid for gasoline engine 156 34J
U157 Valid for combustion engine 272 DE 7J
U157 Valid for combustion engine 272 DE 34J
U169 Valid for gasoline engine 271 DE 7J
U169 Valid for gasoline engine 271 DE 34J
U32 Valid for Canada 41F
U411 Valid for diesel engine 651 with EHPS 40F
U412 Valid for electrohydraulic power steering 40E
U520 Valid for taxi 14E
U59 Valid for model 204.9 40E
U739 Valid for gasoline engine 271 continuous fuel injection system (electronic) 4J
U739 Valid for gasoline engine 271 continuous fuel injection system (electronic) 31J
U74 Valid for diesel engines 22F
U740 Valid for diesel engine 646 1J
U740 Valid for diesel engine 646 28J
U819 Valid for gasoline engine 272 4J
U819 Valid for gasoline engine 272 31J
U819 Valid for gasoline engine 272 41F
U880 Valid for diesel engine 642 1J
U880 Valid for diesel engine 642 28J
U948 Valid for diesel engine 651 1J
U948 Valid for diesel engine 651 28J
W16/3 Left major assembly compartment ground point 9H
W16/4 Right wheelhouse ground point 9H
X18/40 Instrument panel harness and vehicle floor electrical connector 19H
X85/8 PTC heater booster electrical connector 24H
Z7 Tml. 30 connector sleeve 16G

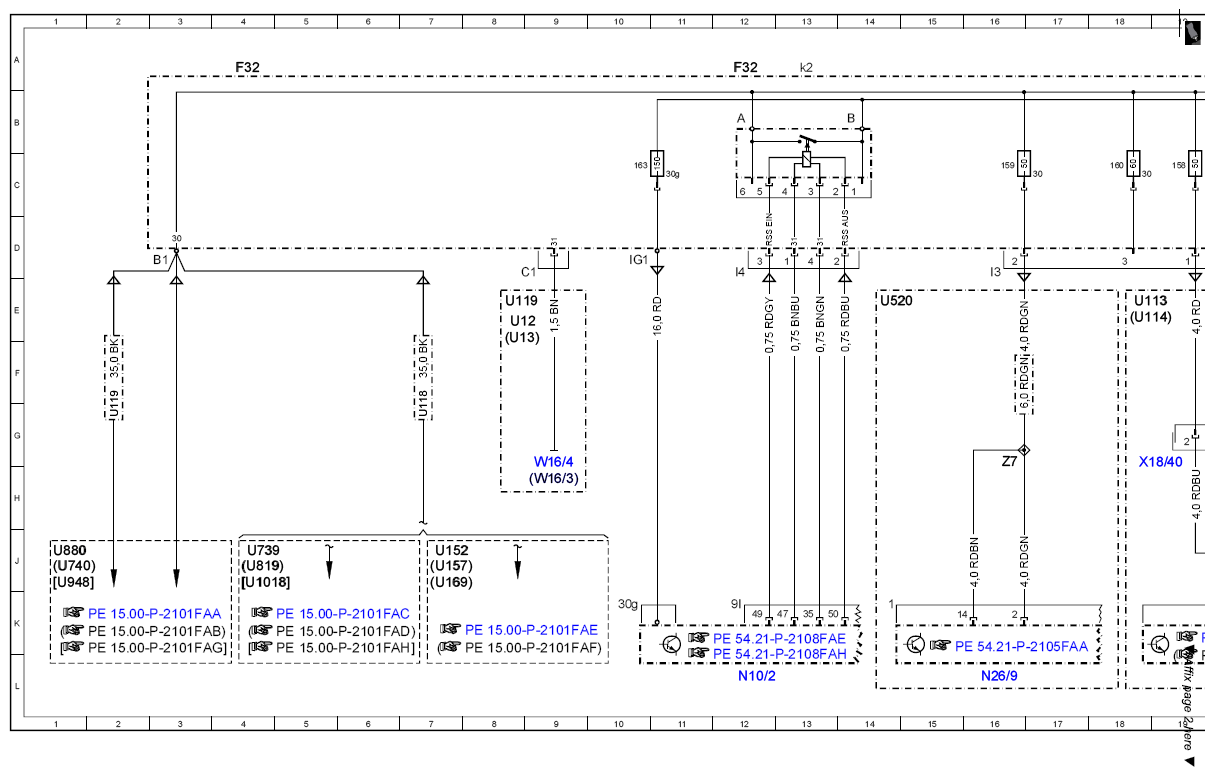

Fig 1: Front Backup Fuse Box - Wiring Diagram (1 Of 4)
G07524307Courtesy of MERCEDES-BENZ USA

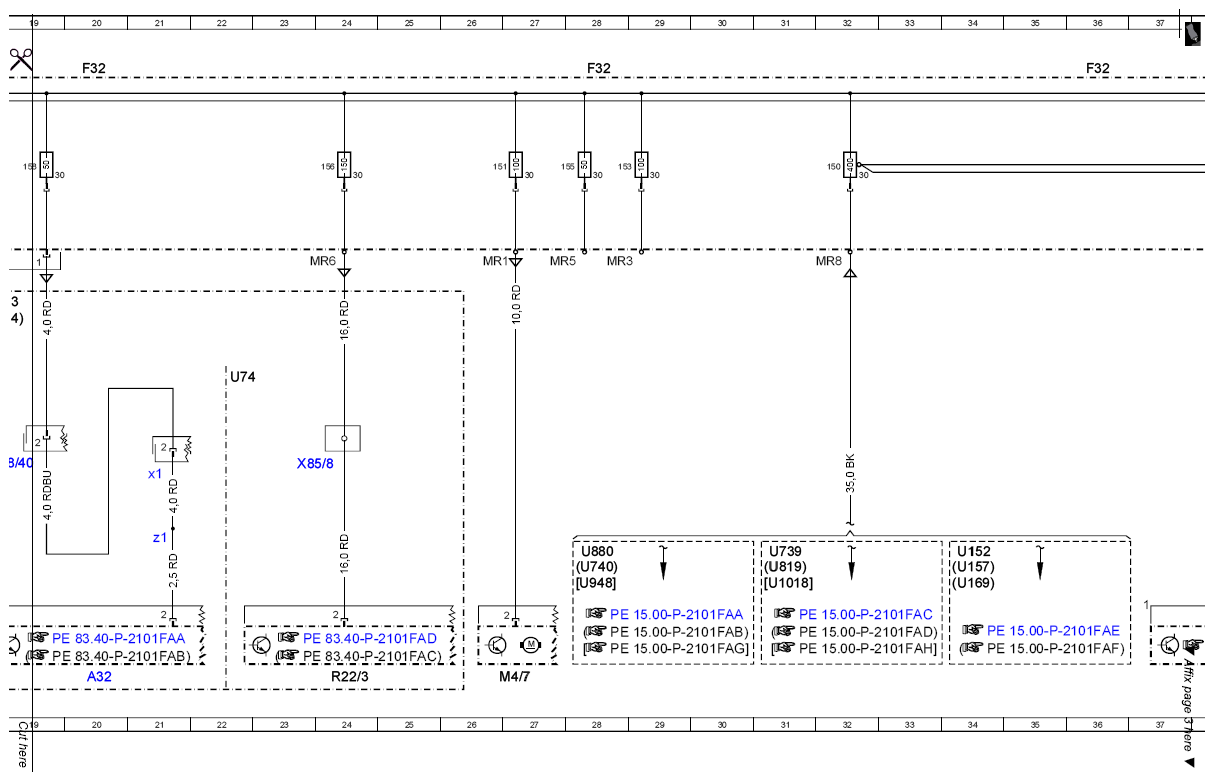

Fig 2: Front Backup Fuse Box - Wiring Diagram (2 Of 4)
G07524308Courtesy of MERCEDES-BENZ USA

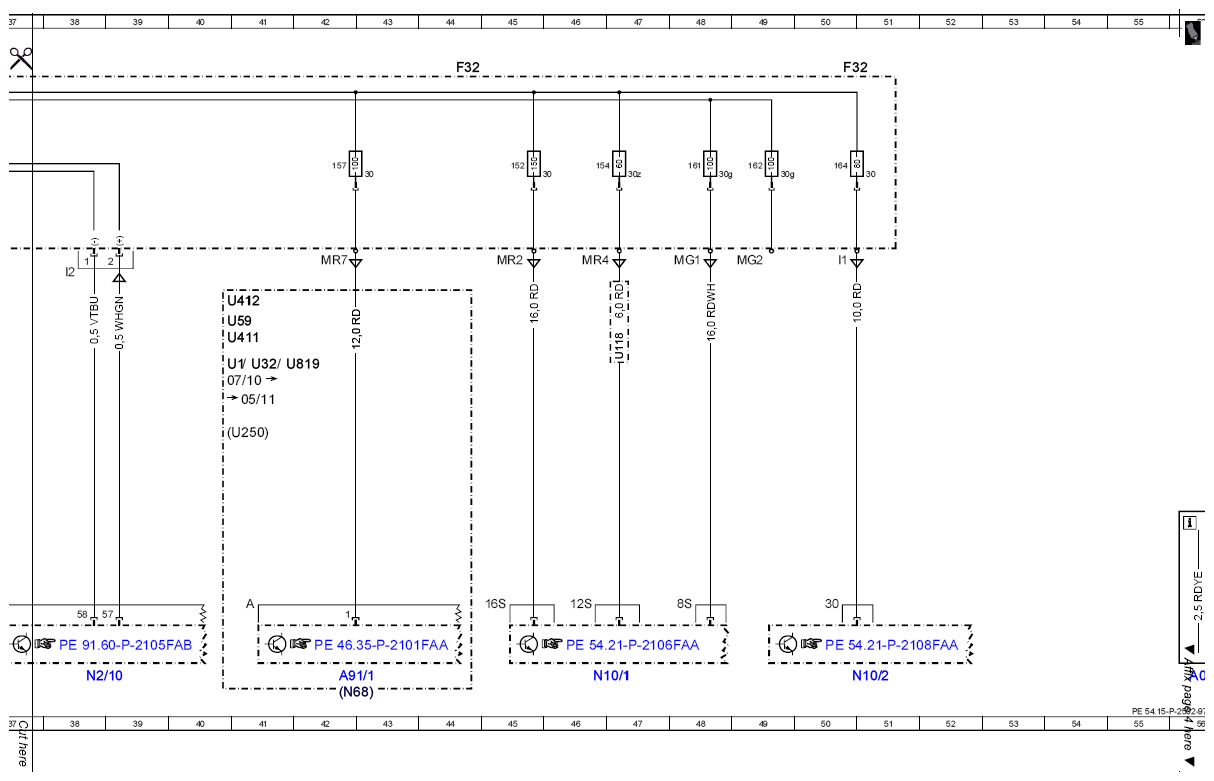

Fig 3: Front Backup Fuse Box - Wiring Diagram (3 Of 4)
G07524309Courtesy of MERCEDES-BENZ USA
Fig 4: Front Backup Fuse Box - Wiring Diagram (4 Of 4)
G07524310Courtesy of MERCEDES-BENZ USA
