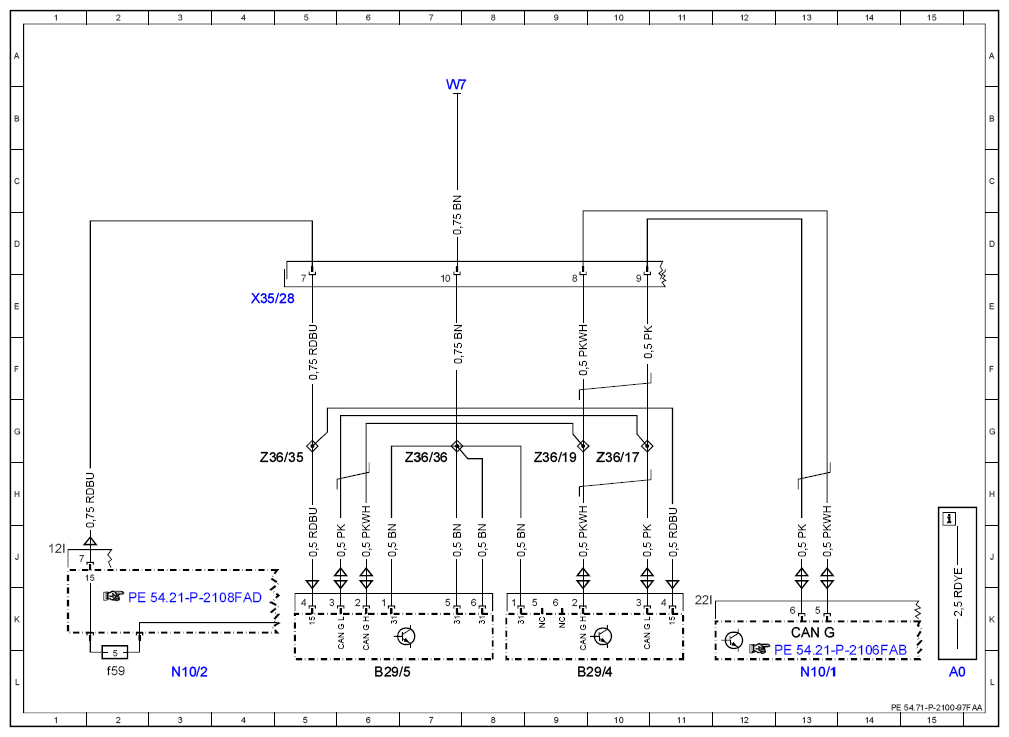

Blind Spot Assist wiring diagram - PE54.71-P-2100-97FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| B29/4 | Left rear bumper intelligent radar sensor | 9L |
| B29/5 | Right rear bumper intelligent radar sensor | 6L |
| CAN G | Front end CAN | 13K |
| N10/1 | Front SAM control unit with fuse and relay module | 13L |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f59 | Fuse 59 | 2L |
| W7 | Right wheelhouse trunk ground point | 7B |
| X35/28 | Rear bumper PARKTRONIC electrical connector | 4E |
| Z36/17 | Rear sensor CAN connector sleeve | 10G |
| Z36/19 | Rear sensor CAN connector sleeve | 9G |
| Z36/35 | Rear radar sensors sensor power supply connector sleeve | 5G |
| Z36/36 | Rear radar sensors sensor ground connector sleeve | 7G |
