Wiring diagram for emergency call system control unit - PE82.95-P-2101-99FAA

WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
A0 Explanation of color codes 56 L
A2 Radio 34 L
A2/5 Global positioning system antenna splitter 40 L
A2/52 Emergency call system antenna 49 L
A2/52x1 Emergency call system antenna electrical connector 49 H
A28/11 Multifunction antenna 42 L
A28/11x1 Multifunction antenna electrical connector 42 H
A40/3 COMAND control unit 34 L
CAN D Diagnostic CAN 11 K
H4/27 Center instrument panel speaker 8 L
N10/1 Front SAM control module with fuse and relay module 11 L
N10/2 Rear SAM control module with fuse and relay module 3 L
N10/2f83 Fuse 83 4 L
N10/2f87 Fuse 87 1 L
N10/2kB Circuit 15R relay (1) 6 L
N123/4 Emergency call system control unit 3 A
N123/4 Emergency call system control unit 11 A
N123/4 Emergency call system control unit 20 A
N123/4 Emergency call system control unit 28 A
N123/4 Emergency call system control unit 36 A
N123/4 Emergency call system control unit 45 A
N2/10 Supplemental restraint system control unit 26 L
N40/3 Sound system amplifier control unit 30 L
N70 Overhead control panel control module 19 L
N70/3 Overhead control panel electronics 19 L
N96 Frequency switchover control unit 45 L
S93/3 Emergency call system button 23 L
S93/6 MB-Info and breakdown assistance button 16 L
S93/6s1 MB-Info button 16 L
S93/6s2 TELEDIAGNOSIS button 15 L
U110 Valid for overhead control panel with CAN 14 G
U111 Valid for overhead control panel without CAN 14 G
U631 Valid for COMAND 32 F
U631 Valid for COMAND 36 G
U865 Valid for Audio 20 radio 32 F
U865 Valid for Audio 20 radio 33 H
U90 Valid for sound system 28 F
W18/3 Left front seat crossmember ground point 2 2 E
W18/3 Left front seat crossmember ground point 2 20 D
W18/3 Left front seat crossmember ground point 2 46 G
X11/4 Diagnostic connector 12 G
X18 Vehicle interior and harness for taillamp electrical connector 8 G
X18/37 Emergency call system button electrical connector 17 F
X39/37 Mobile phone electrical connector 48 L
Z81 Circuit 58d connector sleeve 17 D

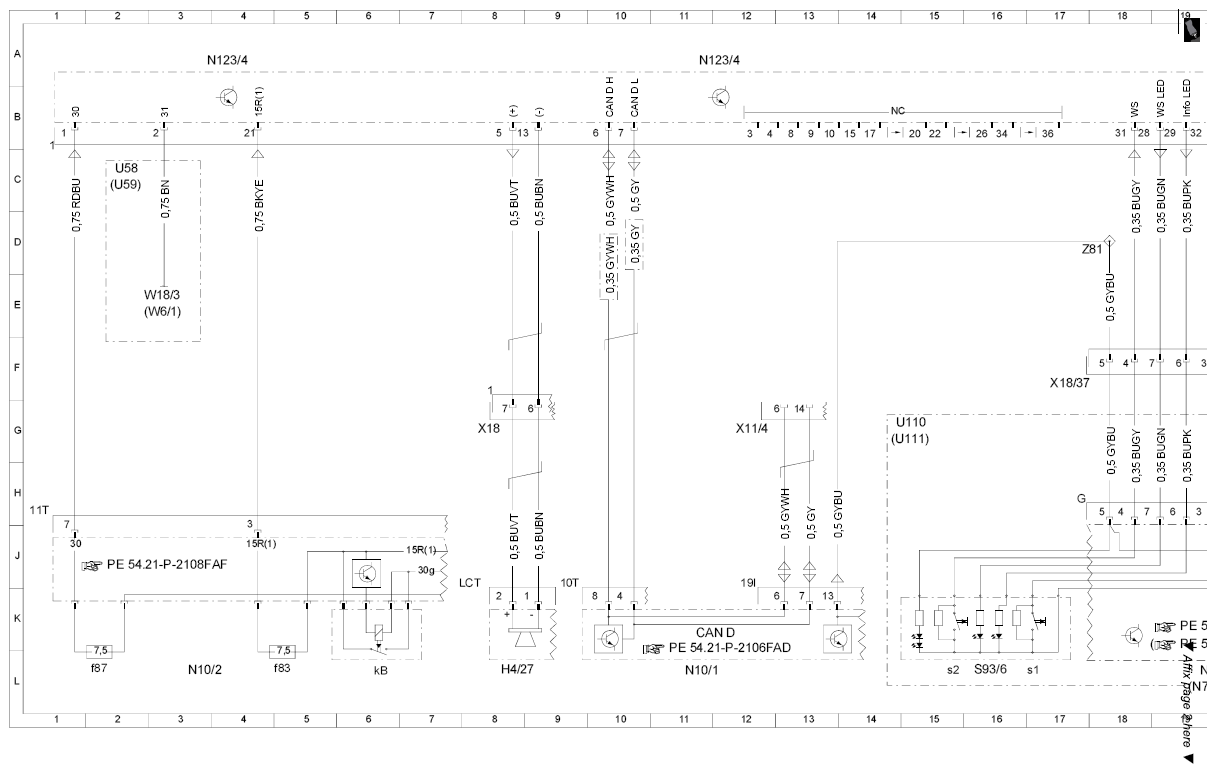

Fig 1: Emergency Call System Control Unit Wiring Diagram (1 Of 4)
G07523628Courtesy of MERCEDES-BENZ USA

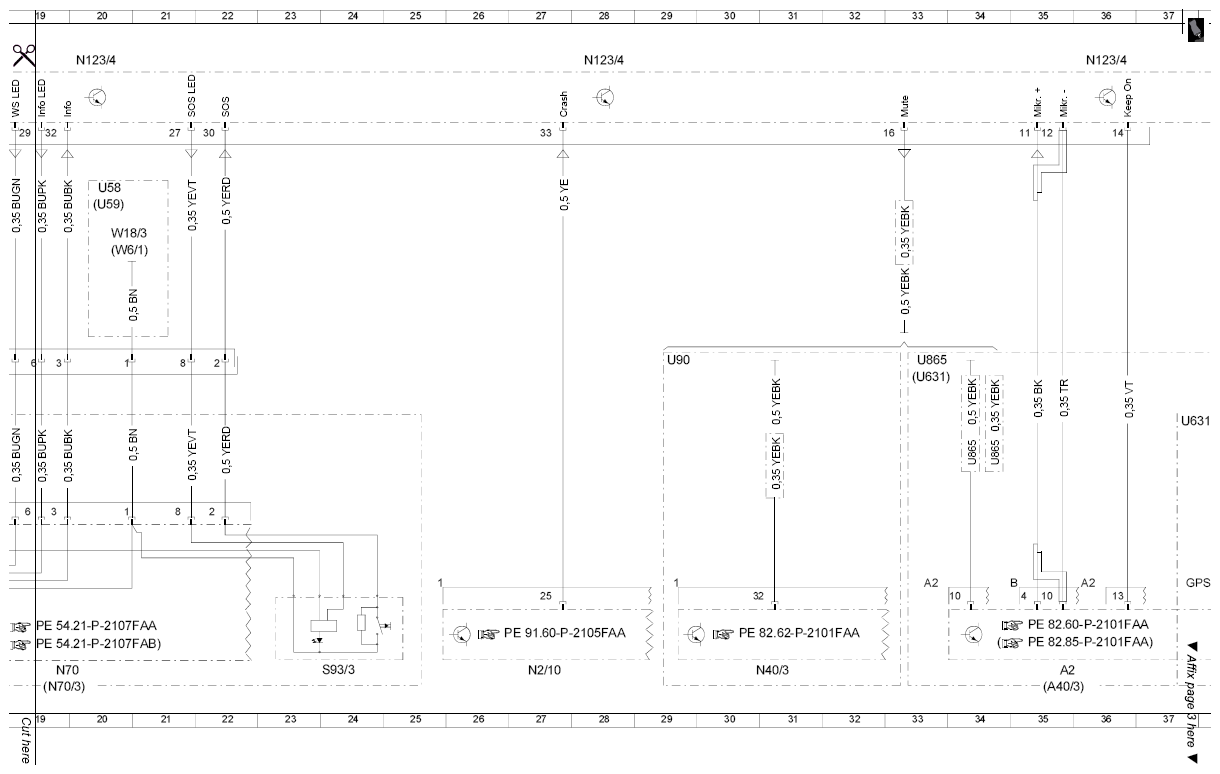

Fig 2: Emergency Call System Control Unit Wiring Diagram (2 Of 4)
G07523629Courtesy of MERCEDES-BENZ USA

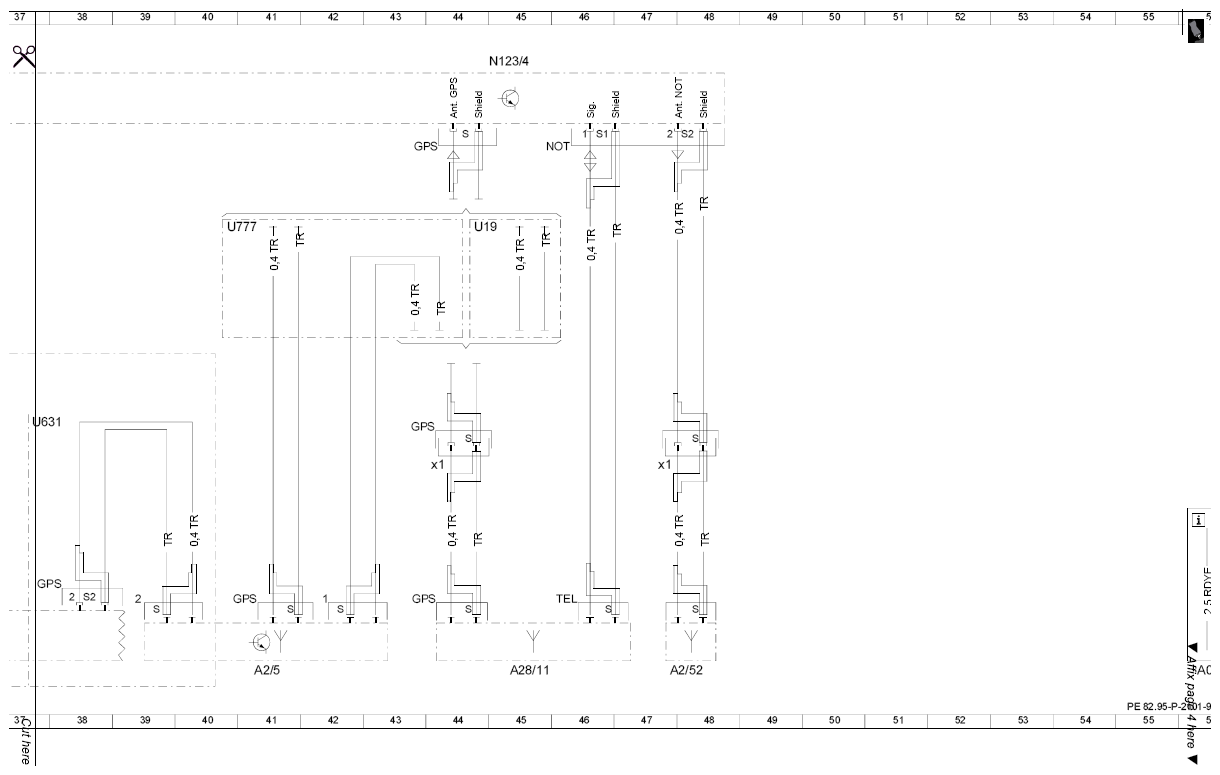

Fig 3: Emergency Call System Control Unit Wiring Diagram (3 Of 4)
G07523630Courtesy of MERCEDES-BENZ USA

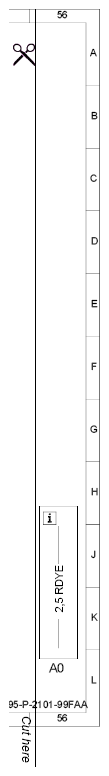

Fig 4: Emergency Call System Control Unit Wiring Diagram (4 Of 4)
G07523631Courtesy of MERCEDES-BENZ USA
