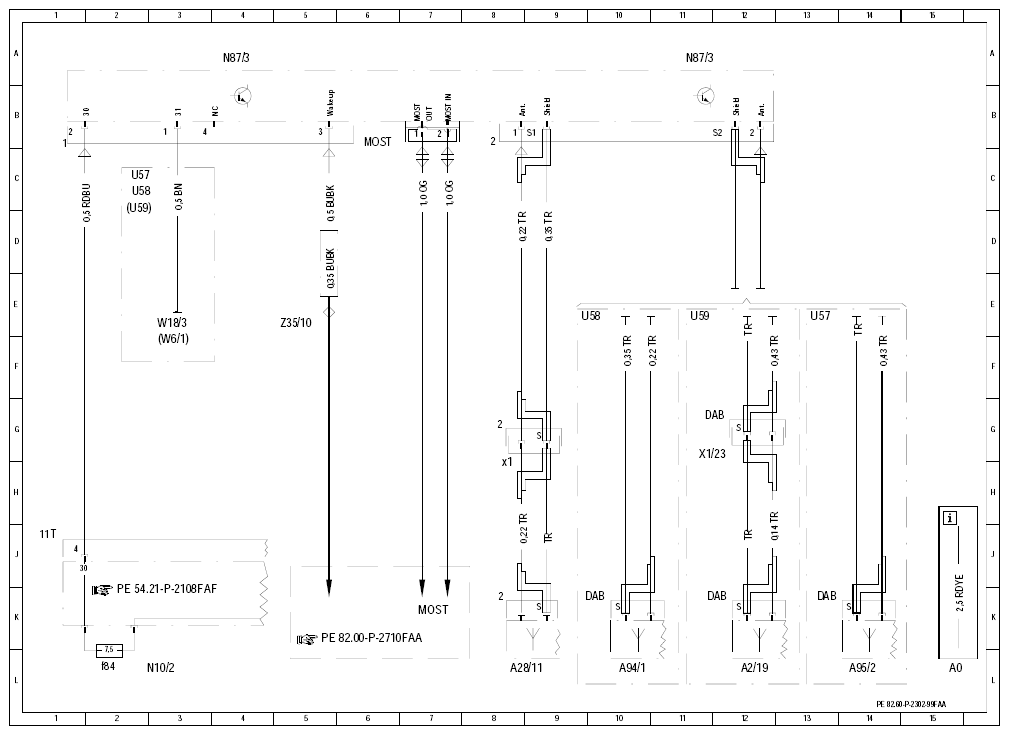

Wiring diagram for Digital Audio Broadcasting control unit system (DAB) - PE82.60-P-2302-99FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Explanation of color codes | 15 L |
| A2/19 | Rear window antenna FM antenna amplifier | 12 L |
| A28/11 | Multifunction antenna | 8 L |
| A28/11x1 | Multifunction antenna electrical connector | 8 H |
| A94/1 | TV 1 and DAB band III antenna | 10 L |
| A95/2 | DAB band III antenna | 13 L |
| MOST | Media Oriented System Transport | 7 K |
| N10/2 | Rear SAM control module with fuse and relay module | 2 L |
| N10/2f84 | Fuse 84 | 1 L |
| N87/3 | Digital Audio Broadcasting control unit | 4 A |
| N87/3 | Digital Audio Broadcasting control unit | 10 A |
| U57 | Valid for model 204.2 | 11 E |
| U58 | Valid for model 204.0 | 9 E |
| W18/3 | Left front seat crossmember ground point 2 | 2 E |
| X1/23 | TV antenna 1 electrical connector | 11 H |
| Z35/10 | MOST wake-up signal connector sleeve | 5 E |
