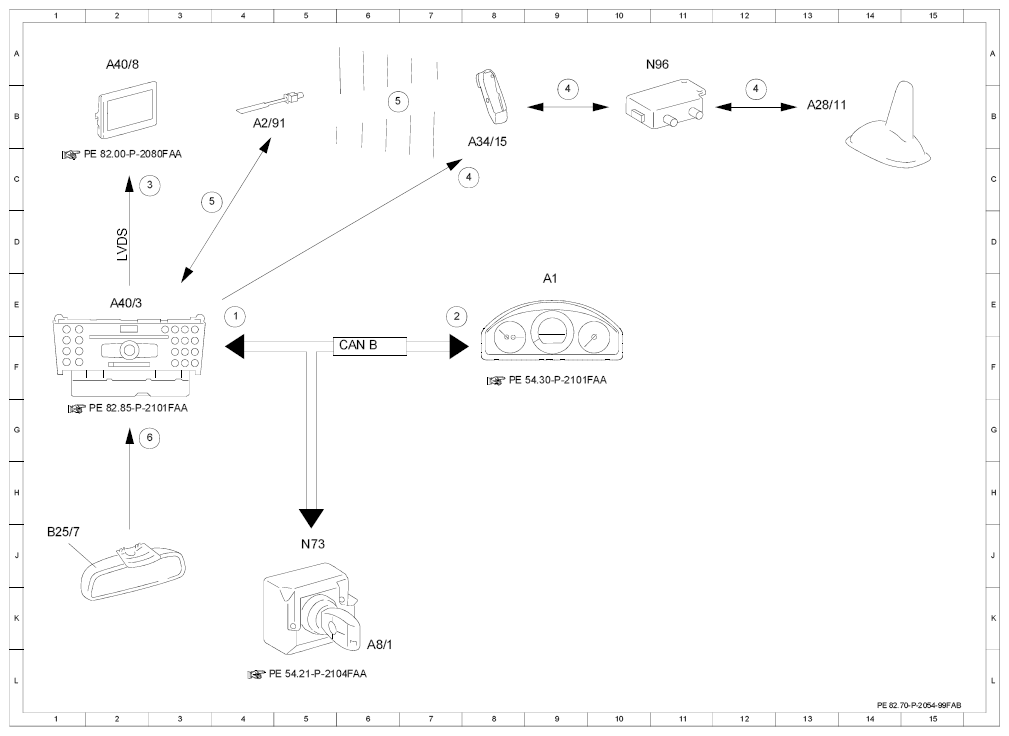

Electrical function schematic for mobile phone, switch on and switch off characteristics - PE82.70-P-2054-99FAB
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status ON | 4 E |
| 2 | Instrument cluster, message | 7 E |
| 3 | Audio/COMAND display, message | 2 C |
| 4 | Telephone, signal | 8 C |
| 4 | Telephone, signal | 9 B |
| 4 | Telephone, signal | 12 B |
| 5 | Bluetooth, signal | 3 D |
| 5 | Bluetooth, signal | 6 B |
| 6 | Voice input, signal | 2 G |
| A1 | Instrument cluster | 9 E |
| A2/91 | Bluetooth antenna | 4 B |
| A28/11 | Multifunction antenna | 13 B |
| A34/15 | Mobile phone holder | 8 C |
| A40/3 | COMAND control unit | 2 E |
| A40/8 | Audio/COMAND display | 2 A |
| A8/1 | Transmitter key | 6 L |
| B25/7 | Voice control system microphone | 1 J |
| CAN B | Interior CAN | 6 F |
| N73 | Electronic ignition switch control unit | 5 J |
| N96 | Frequency switchover control unit | 10 A |
