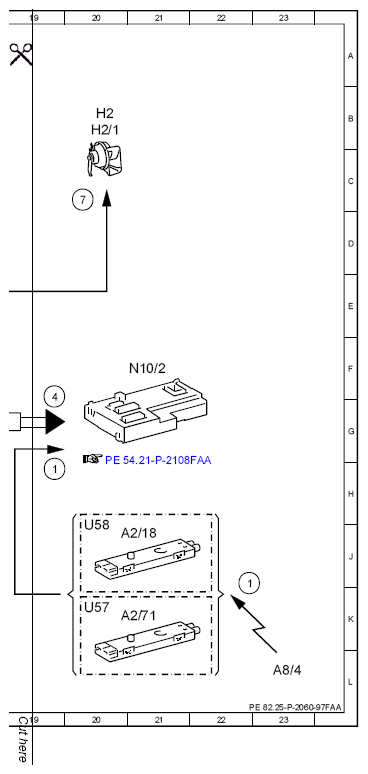

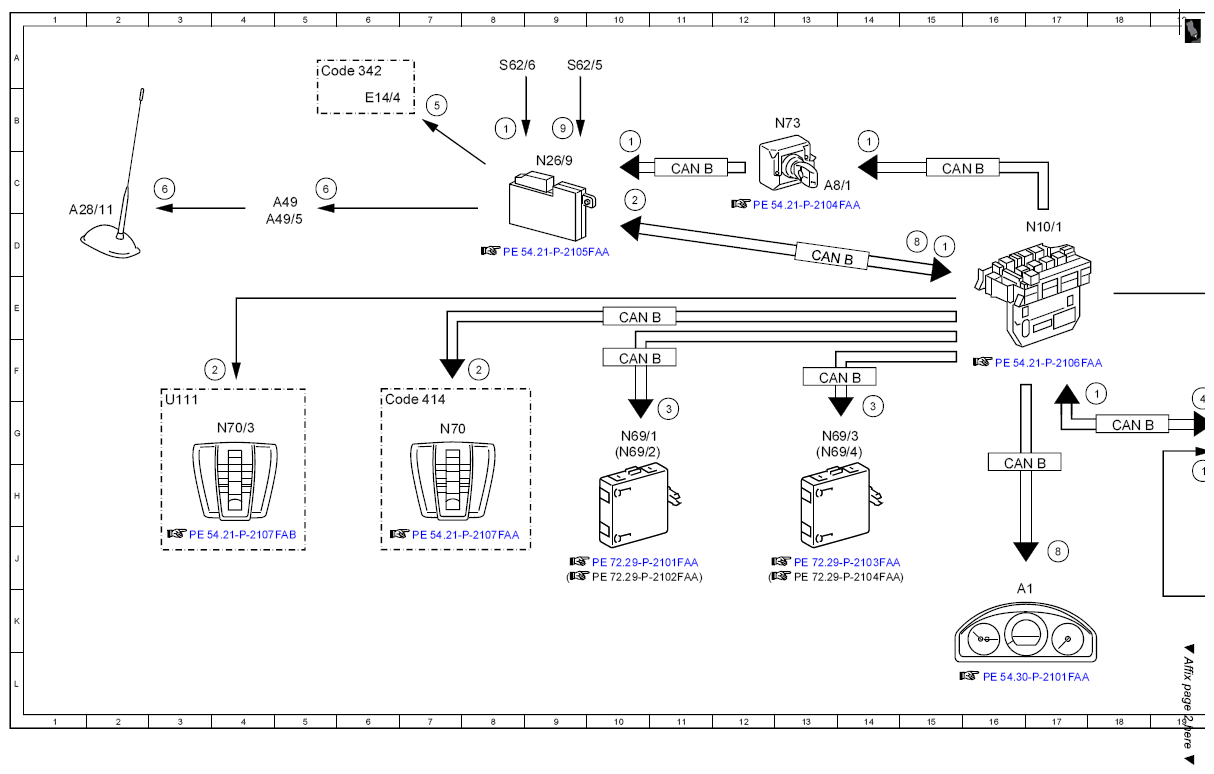

Electrical function schematic for emergency alarm - PE82.25-P-2060-97FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Not alarm, Signal | 22J |
| 1 | Not alarm, Signal | 10B |
| 1 | Not alarm, Signal | 18F |
| 1 | Not alarm, Signal | 15D |
| 1 | Not alarm, Signal | 14B |
| 1 | Not alarm, Signal | 8B |
| 1 | Not alarm, Signal | 19H |
| 2 | Interior Light, request | 10C |
| 2 | Interior Light, request | 4F |
| 2 | Interior Light, request | 8F |
| 3 | Entry and exit illumination, control | 11G |
| 3 | Entry and exit illumination, control | 14G |
| 4 | Warning lights, request | 19G |
| 5 | Activate roof, indicator light, signal | 7B |
| 6 | Call for help request | 3C |
| 6 | Call for help request | 5C |
| 7 | Fanfare, control | 20C |
| 8 | Issue warnings request | 15D |
| 8 | Issue warnings request | 17J |
| 9 | Reset the full alarm, signal | 9B |
| A1 | Instrument cluster | 16K |
| A2/18 | Antenna Amplifier for FM, AM, and ZV | 20J |
| A2/71 | Rear window antenna amplifier 1 | 20K |
| A28/11 | Combination antenna | 1D |
| A49 | Radio set | 5C |
| A49/5 | Radio data transmission | 5D |
| A8/1 | Transmitter Key | 13C |
| A8/4 | Radio transmitter triggering, taxi | 23L |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 18G |
| CAN B | Interior CAN | 13D |
| CAN B | Interior CAN | 10F |
| CAN B | Interior CAN | 10E |
| CAN B | Interior CAN | 16H |
| CAN B | Interior CAN | 11C |
| CAN B | Interior CAN | 15C |
| Code 342 | Connection for taxi roof sign | 5A |
| Code 414 | Electric sliding glass sunroof | 6G |
| E14/4 | Roof sign lamp | 6B |
| H2 | Fanfare links | 20B |
| H2/1 | Fanfare, right | 20B |
| N10/1 | Front SAM control unit with fuse and relay module | 17D |
| N10/2 | Rear SAM control unit with fuse and relay module | 21F |
| N26/9 | Multifunction control unit, Special vehicle | 9C |
| N69/1 | Left front door control unit | 10G |
| N69/2 | Right front door control unit | |
| N69/3 | Rear left door control unit | 13G |
| N69/4 | Rear right door control unit | |
| N70 | Control unit for overhead control panel | 7G |
| N70/3 | Overhead control panel electronics | 4G |
| N73 | Control unit for electronic ignition lock | 13B |
| S62/5 | Key to cancel the taxi | 9A |
| S62/6 | Key trigger, taxi | 8A |
| U111 | Valid for overhead control unit without CAN | 3G |
| U57 | Valid for Model 204.2 | 20K |
| U58 | Valid for Model 204.0 | 20J |
