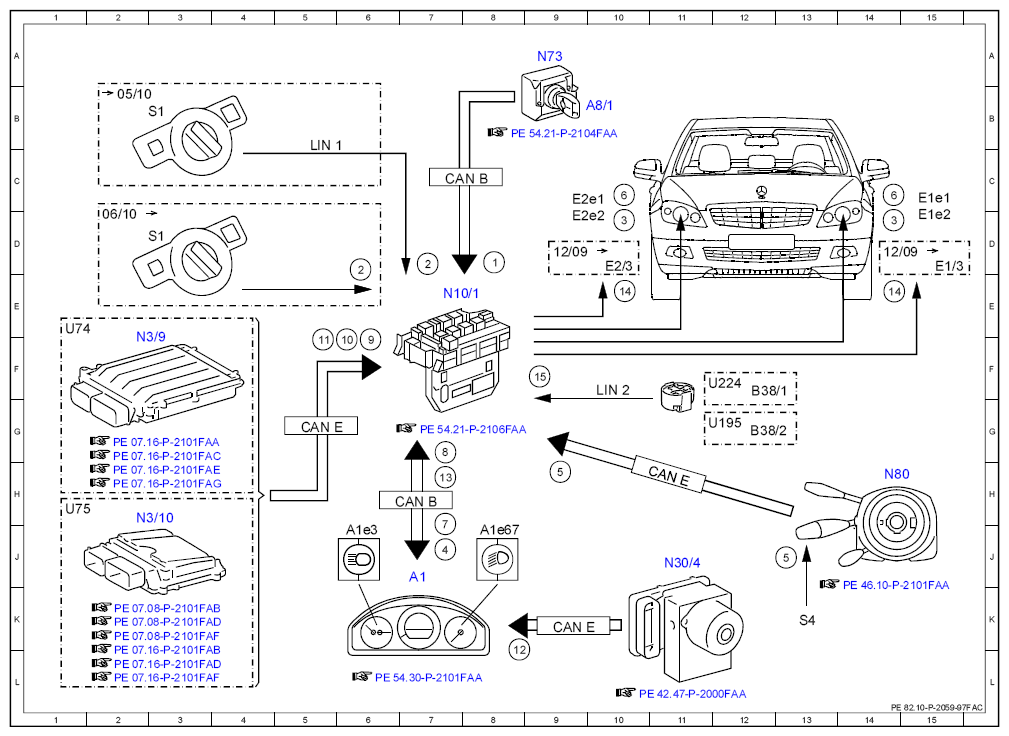

Electrical function schematic for driving light actuation - PE82.10-P-2059-97FAC
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 8D |
| 10 | Circuit 61, status | 6F |
| 11 | "PT_Rdy", signal | 5F |
| 12 | Wheel speed, signal | 8L |
| 13 | Vehicle speed, signal | 7H |
| 14 | Daytime running lights, actuation | 14E |
| 14 | Daytime running lights, actuation | 10E |
| 15 | Light sensor, status | 9F |
| 2 | Exterior lights switch, status | 6D |
| 2 | Exterior lights switch, status | 7D |
| 3 | Low beams, actuation | 10D |
| 3 | Low beams, actuation | 14D |
| 4 | Low beams indicator lamp, actuation | 7J |
| 5 | Combination switch, status | 13J |
| 5 | Combination switch, status | 9H |
| 6 | High beams, actuation | 10C |
| 6 | High beams, actuation | 14C |
| 7 | High beam indicator lamp, actuation | 7J |
| 8 | Daytime running lights, request | 7G |
| 9 | Engine speed, signal | 6F |
| A1 | Instrument cluster | 7J |
| A1e3 | High beam indicator lamp | 6J |
| A1e67 | Low beam indicator lamp | 8J |
| A8/1 | Transmitter key | 10B |
| B38/1 | Light sensor | 12F |
| B38/2 | Rain/light sensor | 12G |
| CAN B | Interior CAN | 7H |
| CAN B | Interior CAN | 7C |
| CAN E | Chassis CAN | 11H |
| CAN E | Chassis CAN | 5G |
| CAN E | Chassis CAN | 9K |
| E1/3 | Left daytime running lamps headlamp | 15D |
| E1e1 | Left high beam | 15C |
| E1e2 | Left low beam | 15D |
| E2/3 | Right daytime running lamps headlamp | 10D |
| E2e1 | Right high beam | 9C |
| E2e2 | Right low beam | 9D |
| LIN 1 | Instrument panel LIN | 5C |
| LIN 2 | Wiper/inside rearview mirror LIN | 10F |
| N10/1 | Front SAM control unit with fuse and relay module | 7E |
| N3/10 | ME-SFI [ME] control unit | 2H |
| N3/9 | CDI control unit | 2F |
| N30/4 | Electronic Stability Program control unit | 11J |
| N73 | Electronic ignition switch control unit | 9A |
| N80 | Steering column module control unit | 14H |
| S1 | Exterior lights switch | 2B |
| S1 | Exterior lights switch | 2D |
| S4 | Combination switch | 13K |
| U195 | Valid for rain/light sensor | 11G |
| U224 | Valid without rain sensor | 11F |
| U74 | Valid for diesel engines | 1E |
| U75 | Valid for gasoline engines | 1H |
