Cockpit Management and Data System (COMAND) control unit wiring diagram - PE82.85-P-2101-99FAA

WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
A0 Explanation of color codes 64 L
A2/18 FM, AM and CL [ZV] antenna amplifier 52 L
A2/19 Rear window antenna FM antenna amplifier 51 L
A2/19 Rear window antenna FM antenna amplifier 54 L
A2/5 Global positioning system antenna splitter 60 L
A2/71 Rear window antenna amplifier 1 56 L
A2/91 Bluetooth antenna 61 L
A2/91x1 Bluetooth antenna electrical connector 61 J
A28/11 Multifunction antenna 58 L
A28/11x1 Multifunction antenna electrical connector 58 H
A40/3 COMAND control unit 4 A
A40/3 COMAND control unit 12 A
A40/3 COMAND control unit 19 A
A40/3 COMAND control unit 27 A
A40/3 COMAND control unit 36 A
A40/3 COMAND control unit 44 A
A40/3 COMAND control unit 52 A
A40/3 COMAND control unit 60 A
A40/8 Audio/COMAND display 47 L
B25/7 Voice control system microphone 30 L
B25/7x1 Voice control system microphone electrical connector 28 J
CAN A Telematics CAN 41 K
CAN B Interior CAN 14 K
H4/1 Left front door speaker 21 L
H4/1h1 Left front door tweeter 22 L
H4/1h2 Left front door bass speaker 21 L
H4/2 Right front door speaker 24 L
H4/2h1 Right front door tweeter 24 L
H4/2h2 Right front door bass speaker 23 L
H4/3 Left rear door speaker 28 L
H4/4 Right rear door speaker 26 L
M4/13 Instrument cluster and Audio/COMAND display fan motor 43 L
MOST Media Oriented System Transport 18 K
N10/1 Front SAM control module with fuse and relay module 3 L
N10/1f16 Fuse 16 4 L
N10/1f26 Fuse 26 1 L
N123/4 Emergency call system control unit 10 L
N123/4 Emergency call system control unit 33 L
U1 Valid for USA 59 E
U12 Valid for left-hand steering 2 C
U13 Valid for right-hand steering 2 C
U2 Valid for all except USA 57 E
U500 Not valid for sound system 20 A
U541 Valid for TELEAID emergency call system 9 F
U541 Valid for TELEAID emergency call system 32 F
U57 Valid for model 204.2 53 E
U58 Valid for model 204.0 50 E
U801 Valid for mobile phone preinstallation with universal interface 6 F
W15/5 Left front footwell ground point 3 E
W15/5 Left front footwell ground point 7 H
W15/7 Right front footwell ground point 3 E
X1/19 AM/FM antenna amplifier electrical connector 54 H
X1/19 AM/FM antenna amplifier electrical connector 55 H
X120 Radio fan electrical connector 42 H
X30/32 Left vehicle floor interior CAN voltage distributor electrical connector 14 L
X30/35 Telematics CAN voltage distributor electrical connector 41 L
X35/1 Left front door electrical connector 20 H
X35/2 Right front door electrical connector 22 H
X35/3 Left rear door electrical connector 27 H
X35/4 Right rear door electrical connector 25 H
X39/37 Mobile phone electrical connector 7 L
X39/45 AUX jack electrical connector 37 H
Z20/73 Tracer wire connector sleeve 36 G
Z35/10 MOST wake-up signal connector sleeve 16 E

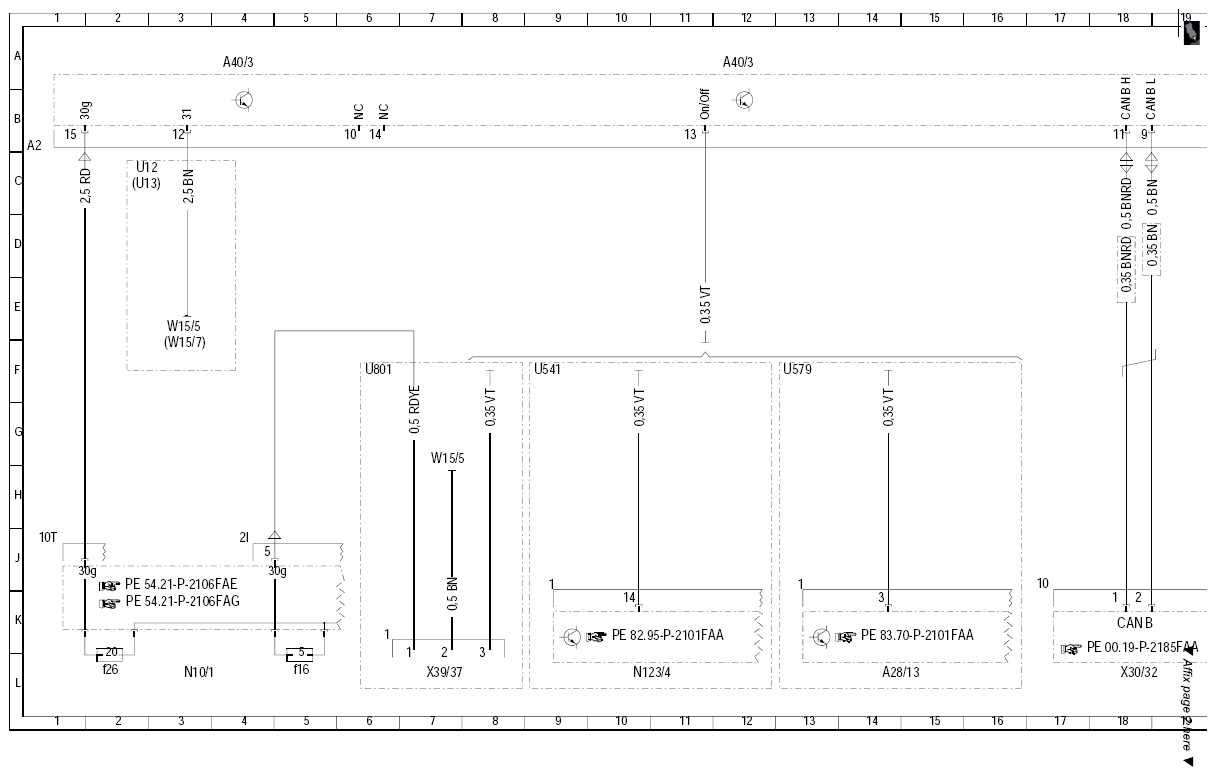

Fig 1: Cockpit Management And Data System Wiring Diagram (1 Of 5)
G07523605Courtesy of MERCEDES-BENZ USA

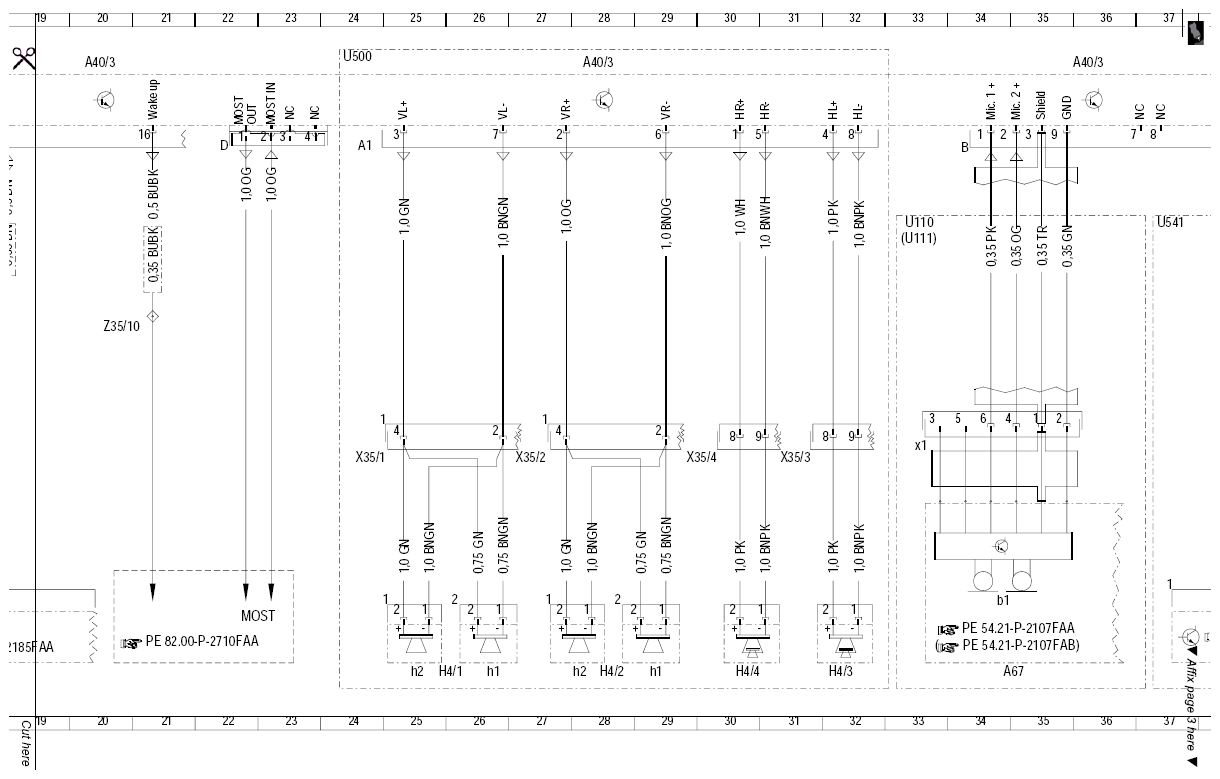

Fig 2: Cockpit Management And Data System Wiring Diagram (2 Of 5)
G07523606Courtesy of MERCEDES-BENZ USA

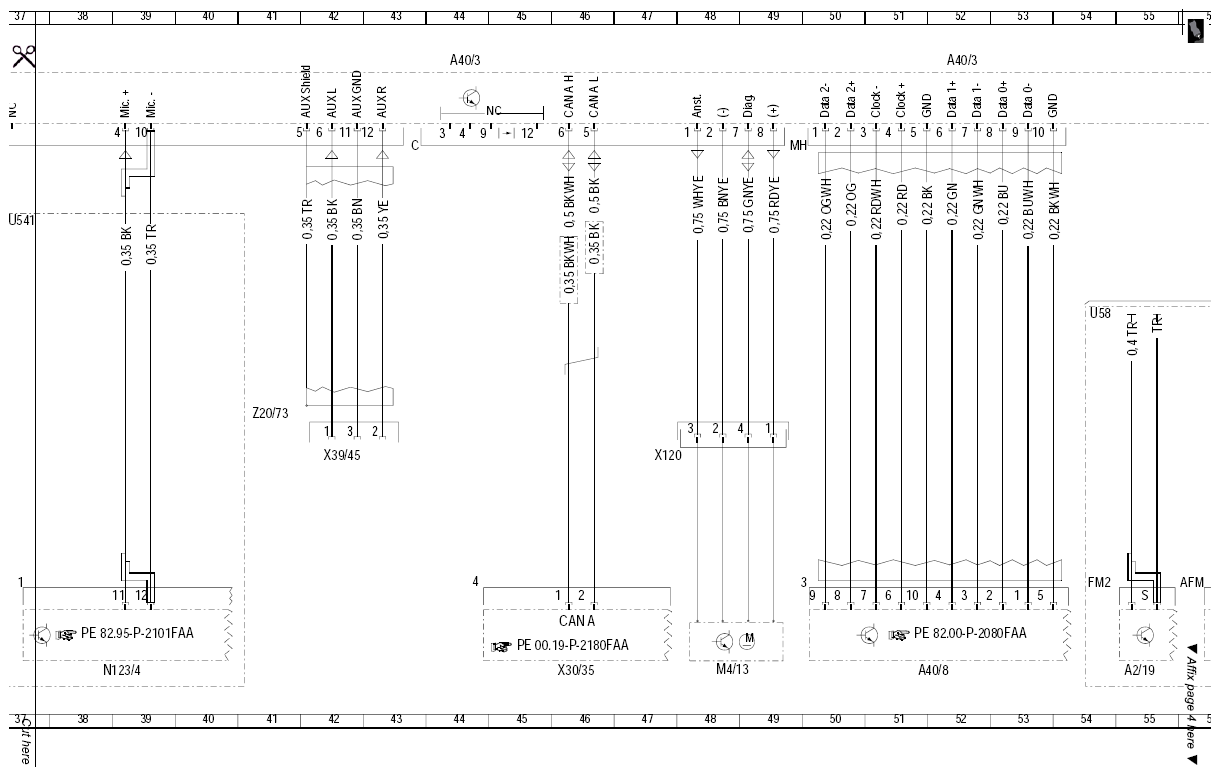

Fig 3: Cockpit Management And Data System Wiring Diagram (3 Of 5)
G07523607Courtesy of MERCEDES-BENZ USA

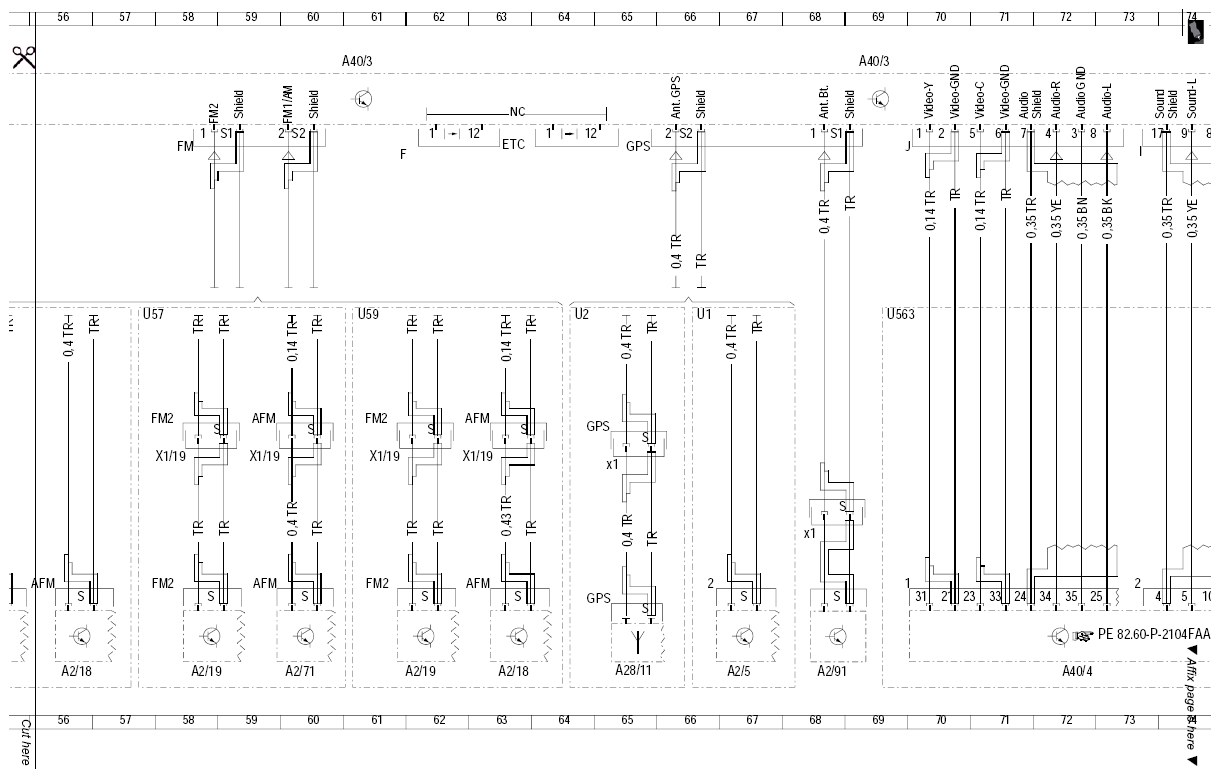

Fig 4: Cockpit Management And Data System Wiring Diagram (4 Of 5)
G07523608Courtesy of MERCEDES-BENZ USA

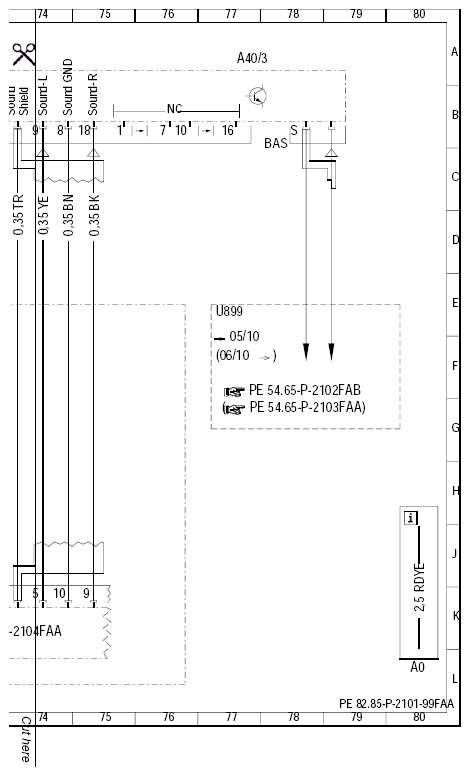

Fig 5: Cockpit Management And Data System Wiring Diagram (5 Of 5)
G07523609Courtesy of MERCEDES-BENZ USA
