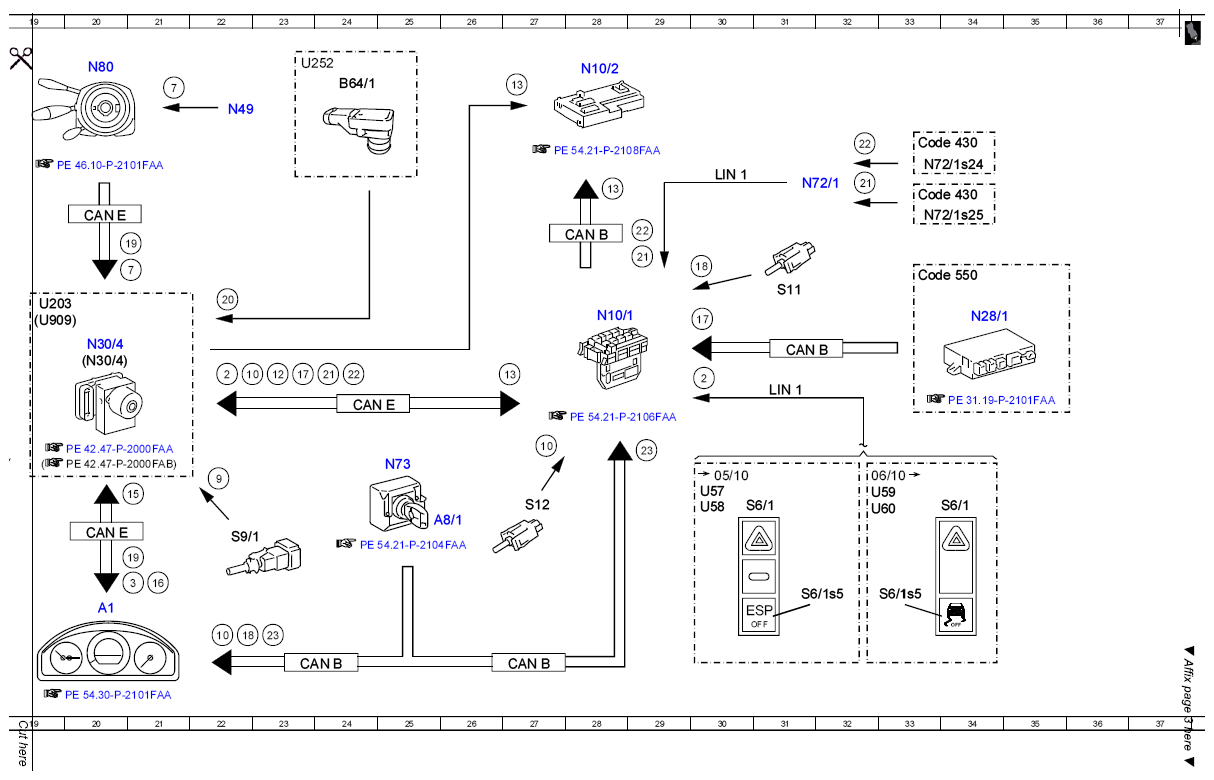

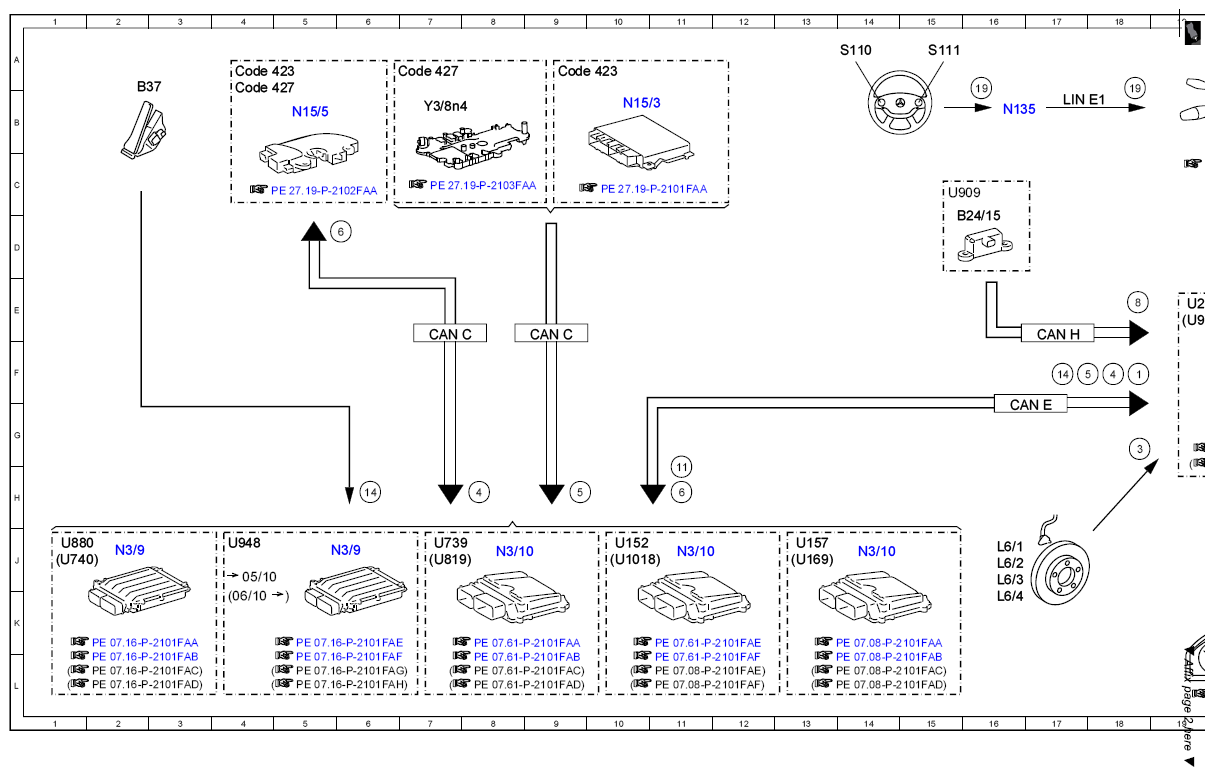

Electrical function schematic for Adaptive Brake (ABR) - PE42.47-P-2050-97FAB
WARNING: This page does not describe the selected car, but rather 11 other vehicles, including the 2014 Mercedes-Benz C63 AMG, 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, and 2011 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position |
|---|---|---|
| 1 | Circuit 61, status | 18F |
| 2 | ESP button, status | 30F |
| 2 | ESP button, status | 22F |
| 3 | Wheel speed, signal | 18G |
| 3 | Wheel speed, signal | 21J |
| 4 | Electronic selector lever module control unit, status | 18F |
| 4 | Electronic selector lever module control unit, status | 8H |
| 5 | Shift stage, status | 17F |
| 5 | Shift stage, status | 9H |
| 6 | Service brake, status | 11H |
| 6 | Service brake, status | 6D |
| 7 | Steering angle, signal | 21D |
| 7 | Steering angle, signal | 21B |
| 8 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 18E |
| 9 | Brake light switch, status | 22H |
| 10 | Parking brake indicator switch, status | 22F |
| 10 | Parking brake indicator switch, status | 22K |
| 10 | Parking brake indicator switch, status | 27G |
| 11 | Engine torque, reduce request | 11H |
| 12 | Variant coding, signal | 23F |
| 13 | Brake lights, request | 27F |
| 13 | Brake lights, request | 28C |
| 13 | Brake lights, request | 27A |
| 14 | Accelerator pedal sensor, signal | 17F |
| 14 | Accelerator pedal sensor, signal | 6H |
| 15 | Dynamometer mode, status | 21H |
| 16 | Instrument cluster, message | 21J |
| 17 | Trailer, status | 23F |
| 17 | Trailer, status | 30E |
| 18 | Brake fluid level switch, status | 22K |
| 18 | Brake fluid level switch, status | 30D |
| 19 | Multifunction steering wheel button group, signal | 16B |
| 19 | Multifunction steering wheel button group, signal | 18B |
| 19 | Multifunction steering wheel button group, signal | 21J |
| 19 | Multifunction steering wheel button group, signal | 21D |
| 20 | Brake vacuum sensor, signal | 22E |
| 21 | Downhill Speed Regulation button, status | 24F |
| 21 | Downhill Speed Regulation button, status | 29D |
| 21 | Downhill Speed Regulation button, status | 32C |
| 22 | Off-road program button, status | 24F |
| 22 | Off-road program button, status | 32B |
| 22 | Off-road program button, status | 29D |
| 23 | Circuit 15, status | 23K |
| 23 | Circuit 15, status | 29G |
| A1 | Instrument cluster | 20K |
| A8/1 | Transmitter key | 25H |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 15D |
| B37 | Accelerator pedal sensor | 2B |
| B64/1 | Brake vacuum sensor | 24A |
| CAN B | Interior CAN | 27L |
| CAN B | Interior CAN | 23L |
| CAN B | Interior CAN | 31F |
| CAN B | Interior CAN | 28D |
| CAN C | Drive train CAN | 7E |
| CAN C | Drive train CAN | 9E |
| CAN E | Chassis CAN | 20D |
| CAN E | Chassis CAN | 20J |
| CAN E | Chassis CAN | 16G |
| CAN E | Chassis CAN | 24G |
| CAN H | Vehicle dynamics CAN | 17E |
| Code 423 | 5-speed automatic transmission | 4A |
| Code 423 | 5-speed automatic transmission | 9A |
| Code 427 | 7-speed automatic transmission | 4B |
| Code 427 | 7-speed automatic transmission | 6A |
| Code 430 | Off-road engineering package | 33C |
| Code 430 | Off-road engineering package | 33B |
| Code 550 | Trailer hitch | 33E |
| L6/1 | Left front axle rpm sensor | 16J |
| L6/2 | Right front axle rpm sensor | 16J |
| L6/3 | Left rear axle rpm sensor | 16J |
| L6/4 | Right rear axle rpm sensor | 16K |
| LIN 1 | Instrument panel LIN | 31F |
| LIN 1 | Instrument panel LIN | 30C |
| LIN E1 | Steering LIN | 17B |
| N10/1 | Front SAM control unit with fuse and relay module | 28E |
| N10/2 | Rear SAM control unit with fuse and relay module | 28A |
| N135 | Steering wheel electronics | 16B |
| N15/3 | Electronic transmission control unit | 10B |
| N15/5 | Electronic selector lever module control unit | 5B |
| N28/1 | Trailer recognition control unit | 34E |
| N3/10 | ME-SFI [ME] control unit | 14J |
| N3/10 | ME-SFI [ME] control unit | 8J |
| N3/10 | ME-SFI [ME] control unit | 11J |
| N3/9 | CDI control unit | 2J |
| N3/9 | CDI control unit | 5J |
| N30/4 | Electronic Stability Program control unit | 20F |
| N30/4 | Electronic Stability Program control unit | 20F |
| N49 | Steering angle sensor | 22B |
| N72/1 | Upper control panel control unit | 31C |
| N72/1 s24 | Downhill Speed Regulation button | 33C |
| N72/1 s25 | Offroad program button | 33D |
| N73 | Electronic ignition switch control unit | 25H |
| N80 | Steering column module control unit | 20A |
| S11 | Brake fluid level switch | 31E |
| S110 | Left multifunction steering wheel button group | 14A |
| S111 | Right multifunction steering wheel button group | 15A |
| S12 | Parking brake indicator switch | 27H |
| S6/1 | Instrument panel switch group | 30H |
| S6/1 | Instrument panel switch group | 34H |
| S6/1s5 | ESP button | 33K |
| S6/1s5 | ESP button | 31K |
| S9/1 | Stop lamp switch | 22J |
| U1018 | Valid for gasoline engine 276 | 10J |
| U152 | Valid for gasoline engine 156 | 10J |
| U157 | Valid for combustion engine 272 DE | 13J |
| U169 | Valid for gasoline engine 271 DE | 13J |
| U203 | Valid without DISTRONIC PLUS | 19E |
| U57 | Valid for model 204.2 | 30H |
| U58 | Valid for model 204.0 | 30H |
| U59 | Valid for model 204.9 | 32H |
| U60 | Valid for model 204.3 | 32H |
| U739 | Valid for gasoline engine 271 continuous fuel injection system (electronic) | 7J |
| U740 | Valid for diesel engine 646 | 1J |
| U819 | Valid for gasoline engine | 272 |
| U880 | Valid for diesel engine 642 | 1J |
| U909 | Valid for DISTRONIC PLUS | 16C |
| U948 | Valid for diesel engine 651 | 4J |
| Y3/8n4 | Fully integrated transmission control unit | 7B |
