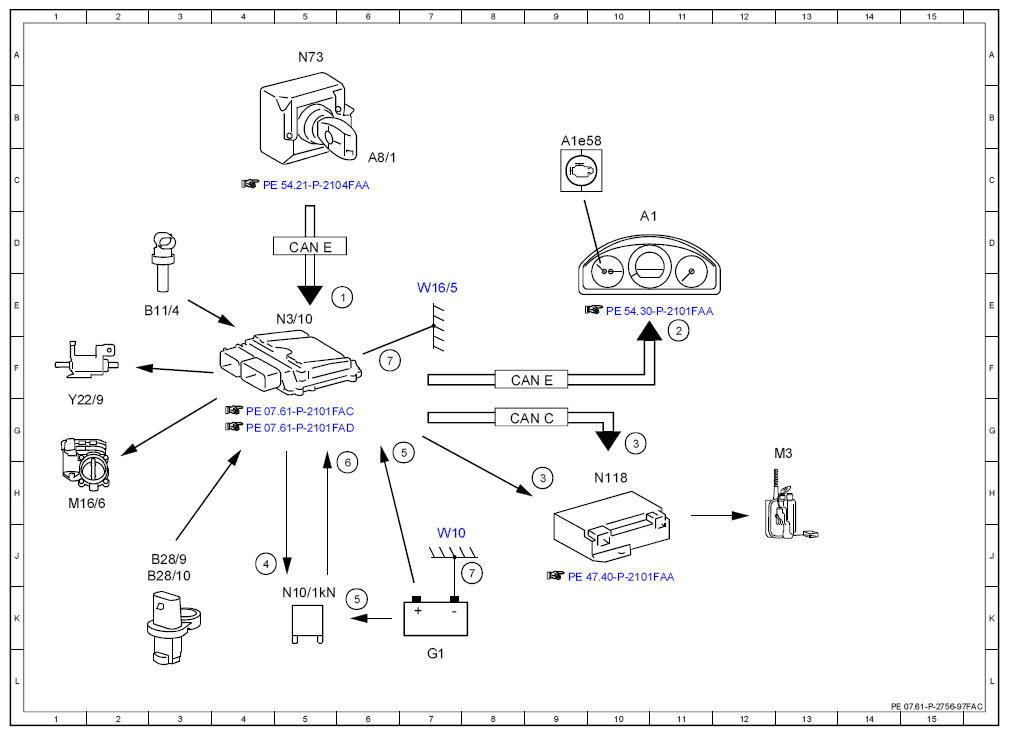

Electrical function schematic, ignition ON ME - PE07.61-P-2756-97FAC
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status ON | 6E |
| 2 | Engine diagnosis indicator lamp, actuation | 11E |
| 3 | Fuel pump, request ON | 9H |
| 3 | Fuel pump, request ON | 10G |
| 4 | NOT FOUND | 4J |
| 5 | Circuit 30, status | 6K |
| 5 | Circuit 30, status | 7G |
| 6 | Circuit 87, status | 6H |
| 7 | Circuit 31, status | 8J |
| 7 | Circuit 31, status | 6F |
| A1 | Instrument cluster | 10D |
| A1e58 | Engine diagnosis indicator lamp | 9B |
| A8/1 | Transmitter key | 6C |
| B11/4 | Coolant temperature sensor | 3E |
| B28/10 | Right intake manifold tumble flap position sensor | 3J |
| B28/9 | Left intake manifold tumble flap position sensor | 3J |
| CAN C | Drive train CAN | 9G |
| CAN E | Chassis CAN | 9F |
| CAN E | Chassis CAN | 5D |
| G1 | On-board electrical system battery | 7L |
| M16/6 | Throttle valve actuator | 1H |
| M3 | Fuel pump (FP) | 13G |
| N10/1kN | Engine circuit 87 relay | 5K |
| N118 | Fuel pump control unit | 10H |
| N3/10 | ME-SFI [ME] control unit | 5E |
| N73 | Electronic ignition switch control unit | 5A |
| W10 | Right front battery ground point | 7J |
| W16/5 | Left major assembly compartment electronics ground point | 7E |
| Y22/9 | Intake manifold tumble flap switchover valve | 1G |
