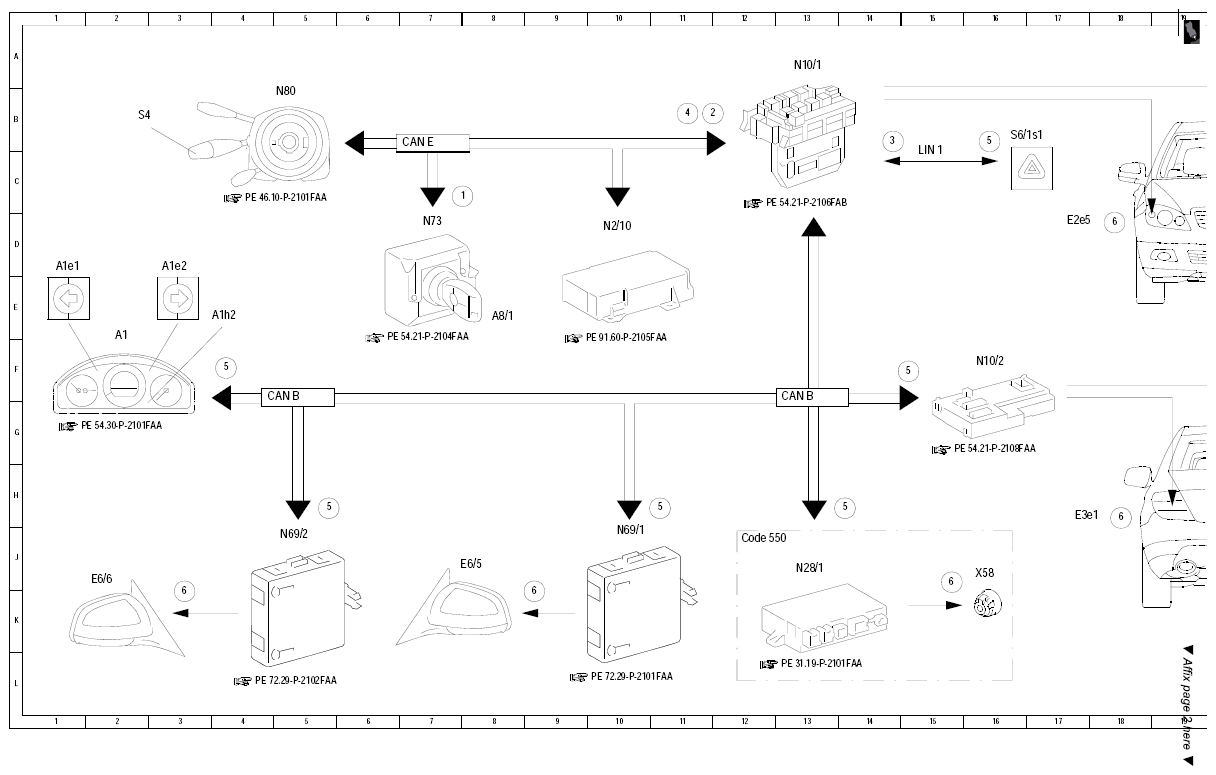

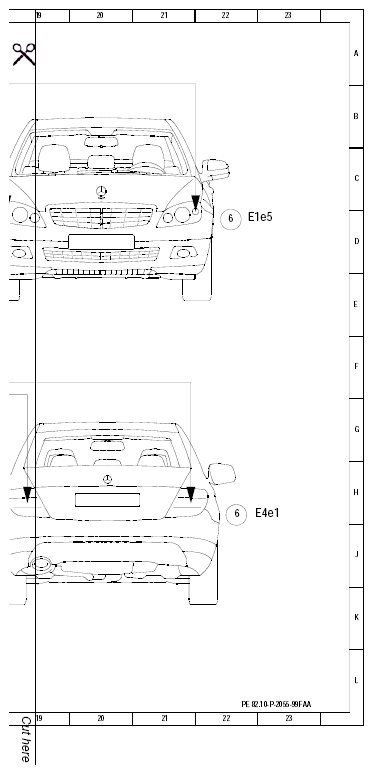

Electrical function schematic, turn signal light actuation - PE82.10-P-2055-99FAA
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, 2010 Mercedes-Benz C63, 2010 Mercedes-Benz C350, and 2009 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204 up to model year 08/YoM 07
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 7C |
| 2 | Turn signaling, request | 11B |
| 3 | Hazard warning flasher, request | 14B |
| 4 | Crash flashing, request | 11B |
| 5 | Flasher frequency, signal | 4F |
| 5 | Flasher frequency, signal | 5H |
| 5 | Flasher frequency, signal | 11H |
| 5 | Flasher frequency, signal | 14H |
| 5 | Flasher frequency, signal | 15F |
| 5 | Flasher frequency, signal | 16B |
| 6 | Turn signal lamp, actuation | 3K |
| 6 | Turn signal lamp, actuation | 9K |
| 6 | Turn signal lamp, actuation | 15J |
| 6 | Turn signal lamp, actuation | 18D |
| 6 | Turn signal lamp, actuation | 18H |
| 6 | Turn signal lamp, actuation | 22D |
| 6 | Turn signal lamp, actuation | 22H |
| A1 | Instrument cluster | 2F |
| A1e1 | Left turn signal indicator light | 1D |
| A1e2 | Right turn signal indicator light | 3D |
| A1h2 | Turn signal light function check, acoustic | 3E |
| A8/1 | Transmitter key | 8E |
| CAN B | Interior CAN | 4G |
| CAN B | Interior CAN | 13G |
| CAN E | Chassis CAN | 7C |
| Code 550 | Trailer hitch | 12J |
| E1e5 | Left front turn signal lamp | 22D |
| E2e5 | Right front turn signal lamp | 17D |
| E3e1 | Left rear turn signal lamp | 17H |
| E4e1 | Right rear turn signal lamp | 22H |
| E6/5 | Left outside mirror turn signal lamp | 7J |
| E6/6 | Right outside mirror turn signal lamp | 2J |
| LIN 1 | Instrument panel LIN | 15C |
| N10/1 | Front SAM control unit with fuse and relay module | 13A |
| N10/2 | Rear SAM control unit with fuse and relay module | 16F |
| N2/10 | Supplemental restraint system control unit | 10D |
| N28/1 | Trailer recognition control unit | 13J |
| N69/1 | Left front door control unit | 10J |
| N69/2 | Right front door control unit | 5J |
| N73 | Electronic ignition switch control unit | 7D |
| N80 | Steering column module control unit | 5B |
| S4 | Combination switch | 2B |
| S6/1s1 | Hazard warning flasher switch | 16B |
| X58 | Trailer socket | 16J |
