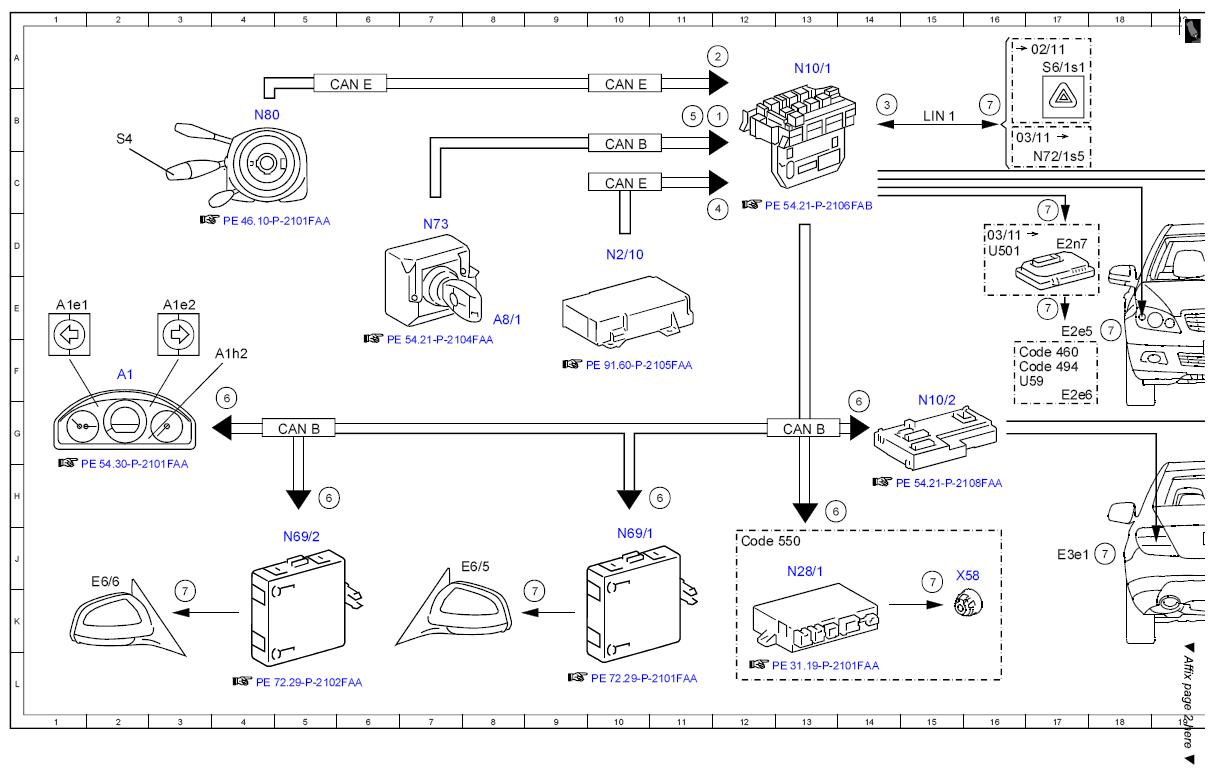

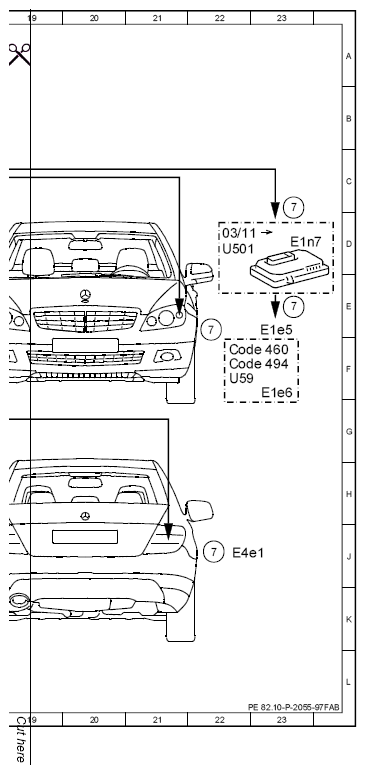

Electrical function schematic, turn signal light actuation - PE82.10-P-2055-97FAB
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, 2010 Mercedes-Benz C63, 2010 Mercedes-Benz C350, and 2009 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0 /2 as of model year 2009 /YoM 08
MODEL 204.3
MODEL 204.9
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 12B |
| 2 | Combination switch, status | 12A |
| 3 | Hazard warning flasher switch, status | 14B |
| 4 | Crash, signal | 12C |
| 5 | Central locking (CL[ZV]), status | 11B |
| 6 | Flasher frequency, signal | 5H |
| 6 | Flasher frequency, signal | 11H |
| 6 | Flasher frequency, signal | 4G |
| 6 | Flasher frequency, signal | 14G |
| 6 | Flasher frequency, signal | 13H |
| 7 | Turn signal lamp, actuation | 3K |
| 7 | Turn signal lamp, actuation | 9K |
| 7 | Turn signal lamp, actuation | 15J |
| 7 | Turn signal lamp, actuation | 18J |
| 7 | Turn signal lamp, actuation | 22J |
| 7 | Turn signal lamp, actuation | 16B |
| 7 | Turn signal lamp, actuation | 18E |
| 7 | Turn signal lamp, actuation | 22E |
| 7 | Turn signal lamp, actuation | 17E |
| 7 | Turn signal lamp, actuation | 23E |
| 7 | Turn signal lamp, actuation | 23C |
| 7 | Turn signal lamp, actuation | 17C |
| A1 | Instrument cluster | 2F |
| A1e1 | Left turn signal indicator light | 1E |
| A1e2 | Right turn signal indicator light | 3E |
| A1h2 | Turn signal light function check, acoustic | 4F |
| A8/1 | Transmitter key | 8E |
| CAN B | Interior CAN | 5G |
| CAN B | Interior CAN | 10B |
| CAN B | Interior CAN | 13G |
| CAN E | Chassis CAN | 10C |
| CAN E | Chassis CAN | 6B |
| CAN E | Chassis CAN | 10B |
| Code 460 | Additional parts for Canada vehicles | 16F |
| Code 460 | Additional parts for Canada vehicles | 22F |
| Code 494 | USA version | 16F |
| Code 494 | USA version | 22F |
| Code 550 | Trailer hitch | 12J |
| E1e5 | Left front turn signal lamp | 23E |
| E1e6 | Left front side-marker lamp | 23F |
| E1n7 | Left signal lamp actuation module LED | 23D |
| E2e5 | Right front turn signal lamp | 17E |
| E2e6 | Right front side-marker lamp | 17F |
| E2n7 | Right signal lamp actuation module LED | 17D |
| E3e1 | Left rear turn signal lamp | 17J |
| E4e1 | Right rear turn signal lamp | 22J |
| E6/5 | Left outside mirror turn signal lamp | 7J |
| E6/6 | Right outside mirror turn signal lamp | 2J |
| LIN 1 | Instrument panel LIN | 15B |
| N10/1 | Front SAM control unit with fuse and relay module | 13A |
| N10/2 | Rear SAM control unit with fuse and relay module | 15G |
| N2/10 | Supplemental restraint system control unit | 10D |
| N28/1 | Trailer recognition control unit | 13J |
| N69/1 | Left front door control unit | 10J |
| N69/2 | Right front door control unit | 5J |
| N72/1s5 | Hazard warning system button | 17C |
| N73 | Electronic ignition switch control unit | 7D |
| N80 | Steering column module control unit | 4B |
| S4 | Combination switch | 2B |
| S6/1s1 | Hazard warning flasher switch | 17A |
| U501 | Valid for xenon headlamps | 16D |
| U501 | Valid for xenon headlamps | 22D |
| U59 | Valid for model 204.9 | 16F |
| U59 | Valid for model 204.9 | 22F |
| X58 | Trailer socket | 15J |
