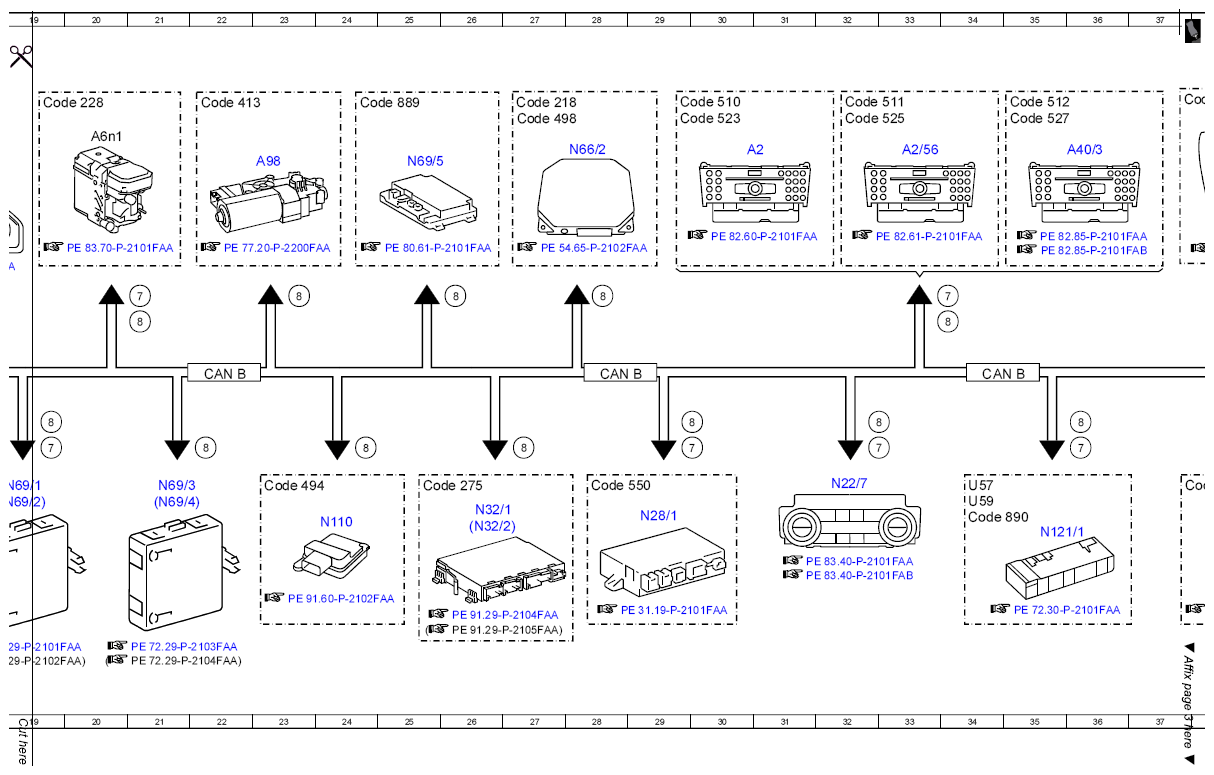

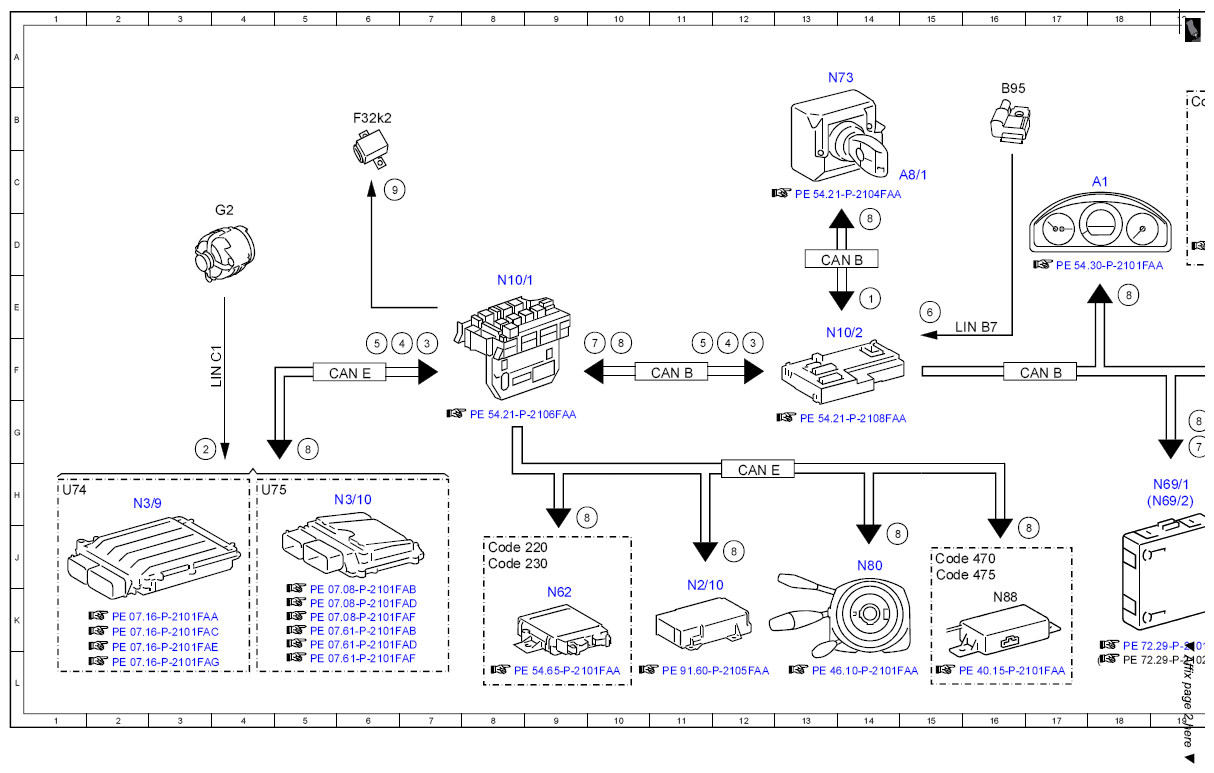

Electrical function schematic for consumer shutoff - PE54.10-P-2066-97FAA
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204.0 /2 as of model year 2009 /YoM 08 MODEL 204.3 MODEL 204.9
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 14E |
| 2 | Alternator, signal | 3G |
| 3 | Circuit 61, status | 7F |
| 3 | Circuit 61, status | 12F |
| 4 | "PT_Rdy", signal | 7F |
| 4 | "PT_Rdy", signal | 12F |
| 5 | Alternator operating rate, signal | 6F |
| 5 | Alternator operating rate, signal | 11F |
| 6 | Battery sensor, signal | 15E |
| 7 | Consumer shutoff, request | 10F |
| 7 | Consumer shutoff, request | 32G |
| 7 | Consumer shutoff, request | 36G |
| 7 | Consumer shutoff, request | 39G |
| 7 | Consumer shutoff, request | 34E |
| 7 | Consumer shutoff, request | 39E |
| 7 | Consumer shutoff, request | 19G |
| 7 | Consumer shutoff, request | 21E |
| 7 | Consumer shutoff, request | 29G |
| 8 | No-load current shutoff, signal | 14J |
| 8 | No-load current shutoff, signal | 9H |
| 8 | No-load current shutoff, signal | 12J |
| 8 | No-load current shutoff, signal | 17J |
| 8 | No-load current shutoff, signal | 5G |
| 8 | No-load current shutoff, signal | 14D |
| 8 | No-load current shutoff, signal | 10F |
| 8 | No-load current shutoff, signal | 34E |
| 8 | No-load current shutoff, signal | 32G |
| 8 | No-load current shutoff, signal | 36G |
| 8 | No-load current shutoff, signal | 39G |
| 8 | No-load current shutoff, signal | 39E |
| 8 | No-load current shutoff, signal | 24G |
| 8 | No-load current shutoff, signal | 28E |
| 8 | No-load current shutoff, signal | 27G |
| 8 | No-load current shutoff, signal | 18E |
| 8 | No-load current shutoff, signal | 22G |
| 8 | No-load current shutoff, signal | 19G |
| 8 | No-load current shutoff, signal | 26E |
| 8 | No-load current shutoff, signal | 23E |
| 8 | No-load current shutoff, signal | 29G |
| 8 | No-load current shutoff, signal | 21E |
| 9 | Quiescent current cutout relay, actuation | 6C |
| A1 | Instrument cluster | 18C |
| A2 | Radio | 30C |
| A2/56 | Radio with auto pilot system | 33C |
| A40/3 | COMAND control unit | 36C |
| A6n1 | Stationary heater control unit | 20B |
| A8/1 | Transmitter key | 15C |
| A98 | Panoramic sliding roof control module | 23C |
| B95 | Battery sensor | 16B |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 17F |
| CAN B | Interior CAN | 13D |
| CAN B | Interior CAN | 34F |
| CAN B | Interior CAN | 28F |
| CAN B | Interior CAN | 22F |
| CAN E | Chassis CAN | 6F |
| CAN E | Chassis CAN | 12H |
| Code 218 | Backup camera | 27B |
| Code 220 | PARKTRONIC (PTS) | 8J |
| Code 228 | Stationary heater | 19B |
| Code 230 | Exclusive parking assist | 8J |
| Code 275 | Memory function (driver seat, steering column, outside mirror) | 25H |
| Code 413 | Panoramic sliding sunroof | 22B |
| Code 414 | Electric glass tilting/sliding roof | 37B |
| Code 470 | Tire pressure monitor (standard) | 15J |
| Code 475 | Tire pressure monitor | 15J |
| Code 494 | USA version | 23H |
| Code 498 | Japan version | 27B |
| Code 510 | Audio 20 with CD changer | 29B |
| Code 511 | Audio 50 APS incl. DVD changer | 32B |
| Code 512 | COMAND APS with DVD changer | 35B |
| Code 523 | Audio 20 radio | 29B |
| Code 525 | Audio 50 APS radio (CD) | 32B |
| Code 527 | COMAND APS | 35B |
| Code 550 | Trailer hitch | 28H |
| Code 889 | KEYLESS-GO | 24B |
| Code 890 | Tailgate control | 34H |
| Code 965 | Electrical preinstallation/rental vehicle | 37H |
| F32k2 | Quiescent current cutout relay | 6B |
| G2 | Alternator | 4D |
| LIN B7 | On-board electrical system LIN | 16E |
| LIN C1 | Drive train LIN | 4F |
| N10/1 | Front SAM control unit with fuse and relay module | 8E |
| N10/2 | Rear SAM control unit with fuse and relay module | 13E |
| N110 | Weight Sensing System (WSS) control unit | 24H |
| N121/1 | Tailgate control control unit | 35J |
| N2/10 | Supplemental restraint system control unit | 11K |
| N22/7 | Automatic air conditioning control and operating unit | 32H |
| N26/9 | Special-purpose vehicle multifunction control unit | 38H |
| N28/1 | Trailer recognition control unit | 29H |
| N3/10 | ME-SFI [ME] control unit | 5H |
| N3/9 | CDI control unit | 2H |
| N32/1 | Driver seat control unit | 26H |
| N32/2 | Front passenger seat control unit | 26J |
| N62 | Parking system control unit | 9K |
| N66/2 | Backup camera control unit | 28C |
| N69/1 | Left front door control unit | 19H |
| N69/2 | Right front door control unit | 19H |
| N69/3 | Left rear door control unit | 21H |
| N69/4 | Right rear door control unit | 21H |
| N69/5 | KEYLESS-GO control unit | 25C |
| N70 | Overhead control panel control unit | 38B |
| N73 | Electronic ignition switch control unit | 13A |
| N80 | Steering column module control unit | 14J |
| N88 | Tire pressure monitor control | unit |
| U57 | Valid for model 204.2 | 34H |
| U59 | Valid for model 204.9 | 34H |
| U74 | Valid for diesel engines | 1H |
| U75 | Valid for gasoline engines | 4H |
