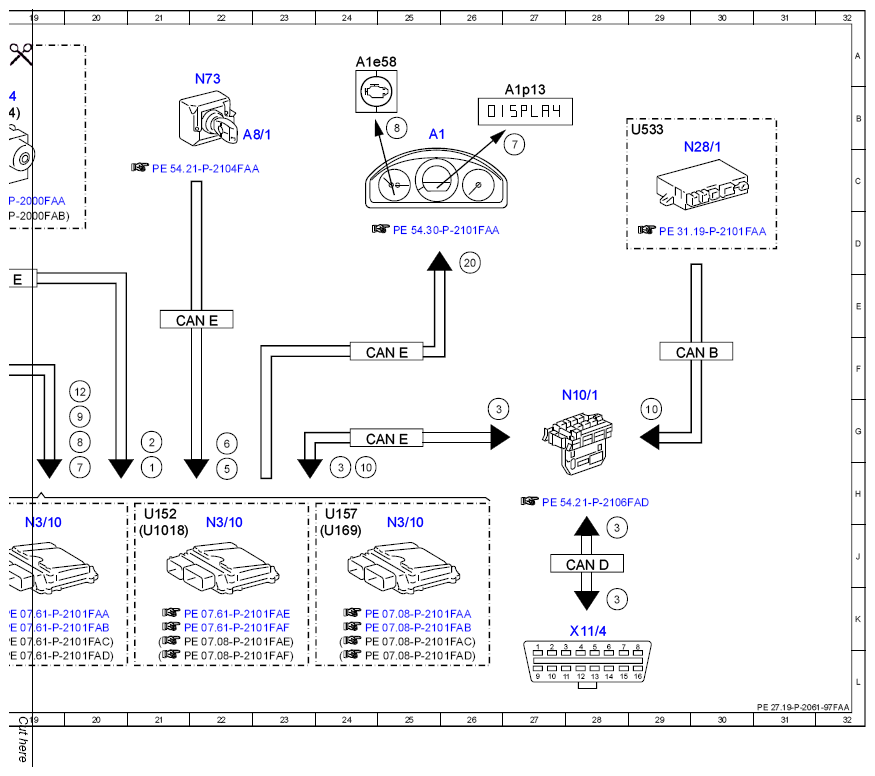

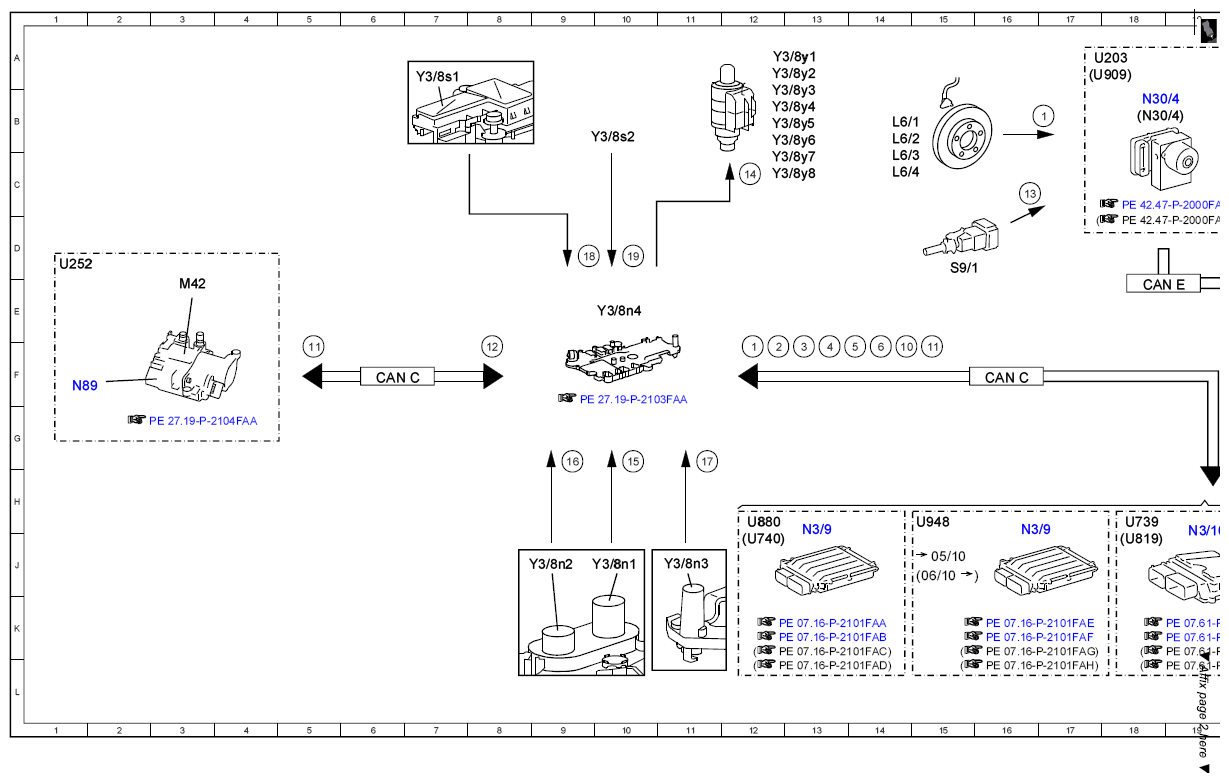

Electrical function schematic, fully integrated transmission control - PE27.19-P-2061-97FAA
WARNING: This page does not describe the selected car, but rather 11 other vehicles, including the 2014 Mercedes-Benz C63 AMG, 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, and 2011 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
| 1 | Wheel speed, signal | 12F |
| 1 | Wheel speed, signal | 21H |
| 1 | Wheel speed, signal | 17B |
| 2 | Service brake, status | 12F |
| 2 | Service brake, status | 21G |
| 3 | Transmission control diagnosis, communication | 13F |
| 3 | Transmission control diagnosis, communication | 24H |
| 3 | Transmission control diagnosis, communication | 26G |
| 3 | Transmission control diagnosis, communication | 28K |
| 3 | Transmission control diagnosis, communication | 28J |
| 4 | Engine control, status | 13F |
| 5 | DAS [FBS] start enable, status | 14F |
| 5 | DAS [FBS] start enable, status | 22H |
| 6 | Circuit 15, status | 14F |
| 6 | Circuit 15, status | 22G |
| 7 | Multifunction display, actuation | 20H |
| 7 | Multifunction display, actuation | 27B |
| 8 | Engine diagnosis indicator lamp, actuation | 20G |
| 8 | Engine diagnosis indicator lamp, actuation | 25B |
| 9 | Transmission control, status | 20G |
| 10 | Trailer recognition, status | 14F |
| 10 | Trailer recognition, status | 24H |
| 10 | Trailer recognition, status | 29G |
| 11 | Electric transmission oil pump, request ON | 5F |
| 11 | Electric transmission oil pump, request ON | 15F |
| 12 | Electric transmission oil pump, status | 8F |
| 12 | Electric transmission oil pump, status | 20F |
| 13 | Brake light switch, status | 16C |
| 14 | Control solenoid valve, actuation | 12C |
| 15 | Turbine wheel rpm sensor, signal | 10G |
| 16 | Internal transmission speed rpm sensor, signal | 9G |
| 17 | Output shaft rpm sensor, signal | 11G |
| 18 | Selection range sensor, signal | 9D |
| 19 | Transmission oil temperature sensor, signal | 10D |
| 20 | Instrument cluster, request | 26D |
| A1 | Instrument cluster | 25B |
| A1e58 | Engine diagnosis indicator lamp | 24A |
| A1p13 | Multifunction display | 27B |
| A8/1 | Transmitter key | 22B |
| CAN B | Interior CAN | 29F |
| CAN C | Drive train CAN | 16F |
| CAN C | Drive train CAN | 6F |
| CAN D | Diagnostic CAN | 28J |
| CAN E | Chassis CAN | 25G |
| CAN E | Chassis CAN | 21E |
| CAN E | Chassis CAN | 18E |
| CAN E | Chassis CAN | 25F |
| L6/1 | Left front axle rpm sensor | 14B |
| L6/2 | Right front axle rpm sensor | 14B |
| L6/3 | Left rear axle rpm sensor | 14C |
| L6/4 | Right rear axle rpm sensor | 14C |
| M42 | Electric transmission oil pump | 3E |
| N10/1 | Front SAM control unit with fuse and relay module | 28G |
| N28/1 | Trailer recognition control unit | 30C |
| N3/10 | ME-SFI [ME] control unit | 19J |
| N3/10 | ME-SFI [ME] control unit | 22J |
| N3/10 | ME-SFI [ME] control unit | 25J |
| N3/9 | CDI control unit | 16J |
| N3/9 | CDI control unit | 13J |
| N30/4 | Electronic Stability Program control unit | 18B |
| N30/4 | Electronic Stability Program control unit | 18B |
| N73 | Electronic ignition switch control unit | 22A |
| N89 | Transmission oil auxiliary pump control unit | 1F |
| S9/1 | Stop lamp switch | 15D |
| U1018 | Valid for gasoline engine 276 | 21J |
| U152 | Valid for gasoline engine 156 | 21H |
| U157 | Valid for combustion engine 272 DE | 24H |
| U169 | Valid for gasoline engine 271 DE | 24J |
| U203 | Valid without DISTRONIC PLUS | 17A |
| U252 | Valid for ECO start/stop function | 1D |
| U533 | Valid for trailer hitch | 29B |
| U739 | Valid for gasoline engine 271 continuous fuel injection system (electronic) | 18H |
| U740 | Valid for diesel engine 646 | 12J |
| U819 | Valid for gasoline engine 272 | 18J |
| U880 | Valid for diesel engine 642 | 12H |
| U909 | Valid for DISTRONIC PLUS | 18A |
| U948 | Valid for diesel engine 651 | 15H |
| X11/4 | Diagnostic connector | 28K |
| Y3/8n1 | Turbine wheel rpm sensor | 10J |
| Y3/8n2 | Internal transmission speed rpm sensor | 9J |
| Y3/8n3 | Output shaft rpm sensor | 11J |
| Y3/8n4 | Fully integrated transmission control unit | 10E |
| Y3/8s1 | Selection range sensor | 7A |
| Y3/8s2 | Transmission oil temperature sensor | 10B |
| Y3/8y1 | Working pressure control solenoid valve | 12A |
| Y3/8y2 | Clutch control solenoid valve K1 | 12A |
| Y3/8y3 | Clutch control solenoid valve K2 | 12B |
| Y3/8y4 | Clutch control solenoid valve K3 | 12B |
| Y3/8y5 | Multidisk brake control solenoid valve B1 | 12B |
| Y3/8y6 | Multidisk brake control solenoid valve B2 | 12B |
| Y3/8y7 | Multidisk brake control solenoid valve B3 | 12C |
| Y3/8y8 | Torque converter lockup clutch control solenoid valve | 12C |
