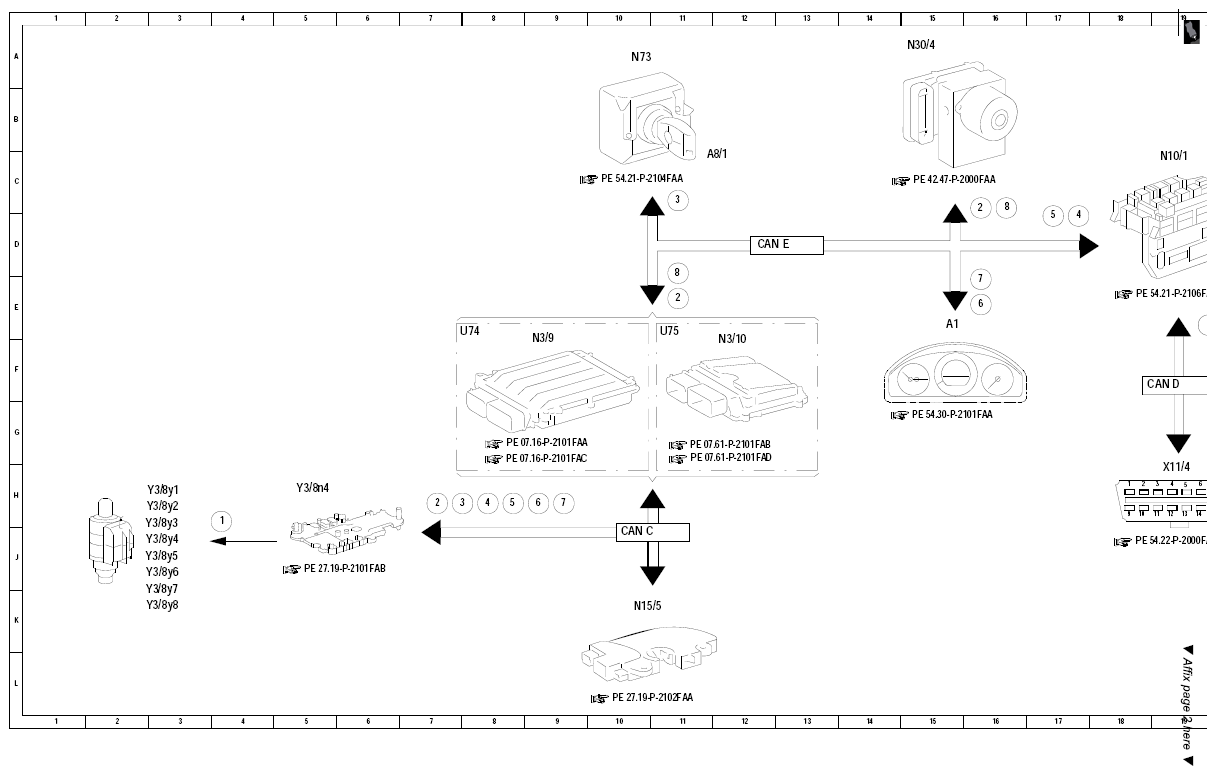

Electrical function schematic for fully integrated transmission control output signals - PE27.19-P-2056-99FAA
WARNING: This page does not describe the selected car, but rather 11 other vehicles, including the 2014 Mercedes-Benz C63 AMG, 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, and 2011 Mercedes-Benz C350. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
| 1 | Control solenoid valve, actuation | 4J |
| 2 | Transmission control, request | 7H |
| 2 | Transmission control, request | 11E |
| 2 | Transmission control, request | 16D |
| 3 | Fully integrated transmission control unit FBS code, message | 7H |
| 3 | Fully integrated transmission control unit FBS code, message | 11C |
| 4 | Transmission control diagnosis, communication | 8H |
| 4 | Transmission control diagnosis, communication | 17D |
| 4 | Transmission control diagnosis, communication | 19E |
| 5 | Backup lamp, actuation | 8H |
| 5 | Backup lamp, actuation | 17D |
| 5 | Backup lamp, actuation | 22G |
| 6 | Selector lever position, message | 9H |
| 6 | Selector lever position, message | 16E |
| 7 | Transmission modes, message | 9H |
| 7 | Transmission modes, message | 16E |
| 8 | Transmission control, signal | 11E |
| 8 | Transmission control, signal | 16D |
| A1 | Instrument cluster | 15E |
| A8/1 | Transmitter key | 11C |
| CAN B | Interior CAN | 21F |
| CAN C | Drive train CAN | 10J |
| CAN D | Diagnostic CAN | 18F |
| CAN E | Chassis CAN | 12D |
| N10/1 | Front SAM control unit with fuse and relay module | 19C |
| N10/2 | Rear SAM control unit with fuse and relay module | 22H |
| N15/5 | Electronic selector lever module control unit | 10K |
| N3/10 | ME-SFI [ME] control unit | 12F |
| N3/9 | CDI control unit | 9F |
| N30/4 | Electronic Stability Program control unit | 15A |
| N73 | Electronic ignition switch control unit | 10A |
| U74 | Valid for diesel engines | 7F |
| U75 | Valid for gasoline engines | 11F |
| X11/4 | Diagnostic connector | 19H |
| Y3/8n4 | Fully integrated transmission control unit | 5H |
| Y3/8y1 | Working pressure control solenoid valve | 2H |
| Y3/8y2 | Clutch control solenoid valve K1 | 2H |
| Y3/8y3 | Clutch control solenoid valve K2 | 2J |
| Y3/8y4 | Clutch control solenoid valve K3 | 2J |
| Y3/8y5 | Multidisk brake control solenoid valve B1 | 2J |
| Y3/8y6 | Multidisk brake control solenoid valve B2 | 2J |
| Y3/8y7 | Multidisk brake control solenoid valve B3 | 2K |
| Y3/8y8 | Torque converter lockup clutch control solenoid valve | 2K |
