617 589 00 15 00 Drift punch - WS05.00-P-0122C

WARNING: This page is about a different car, the 2009 Mercedes-Benz CLK350 and 2008 Mercedes-Benz CLK350. However, it is still accessible from the selected car via links, so may be relevant.

FG 05/Set C

ENGINE 615, 616, 617.91/93/95

Use/specification:

Drift punch 10 mm drift punch for driving in valve guide (inlet, outlet), uprated

VEHICLEHEAVY TRUCKOFF ROAD VEHICLE

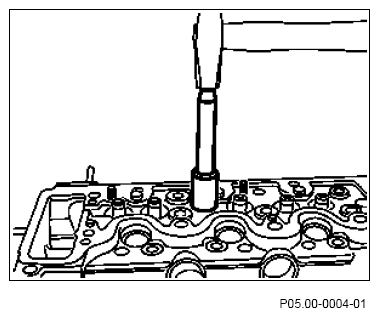

Fig 1: Driving In Valve Guide
G07742800Courtesy of MERCEDES-BENZ USA
Fig 2: Identifying Drift Punch (617 589 00 15 00)
G07742801Courtesy of MERCEDES-BENZ USA
