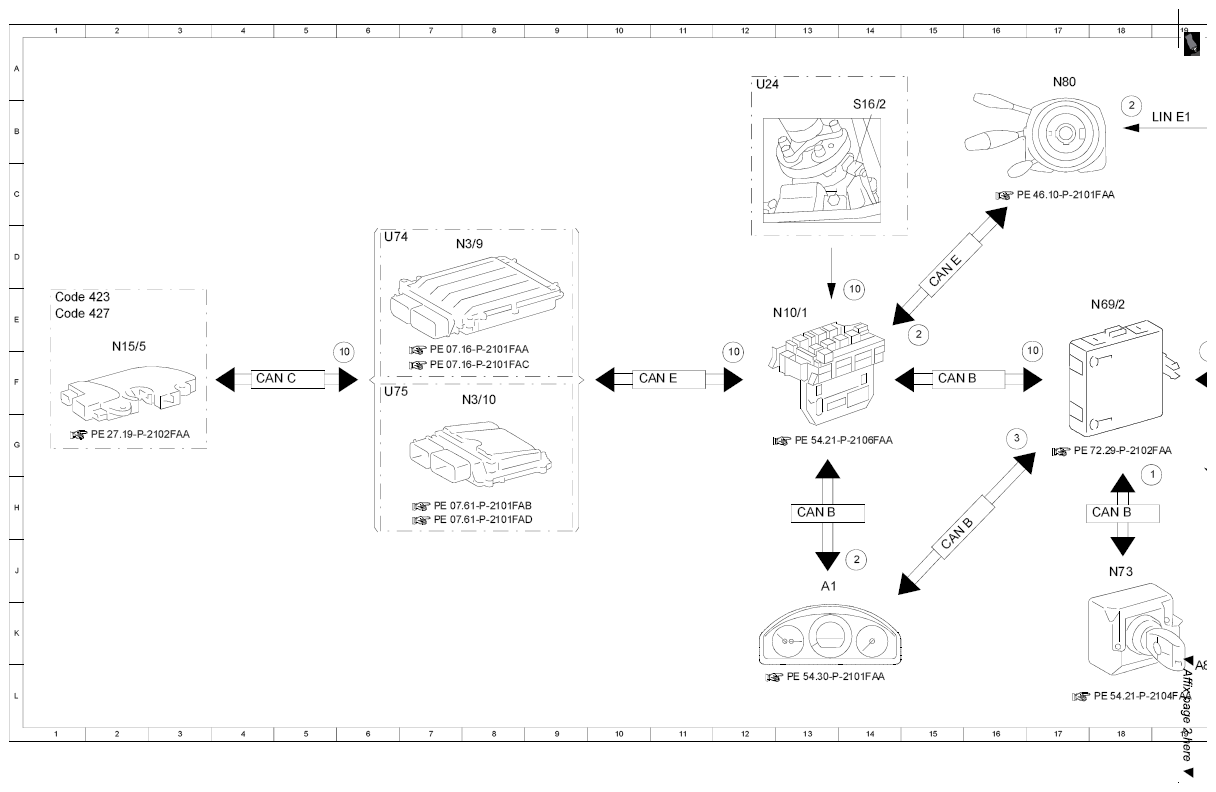

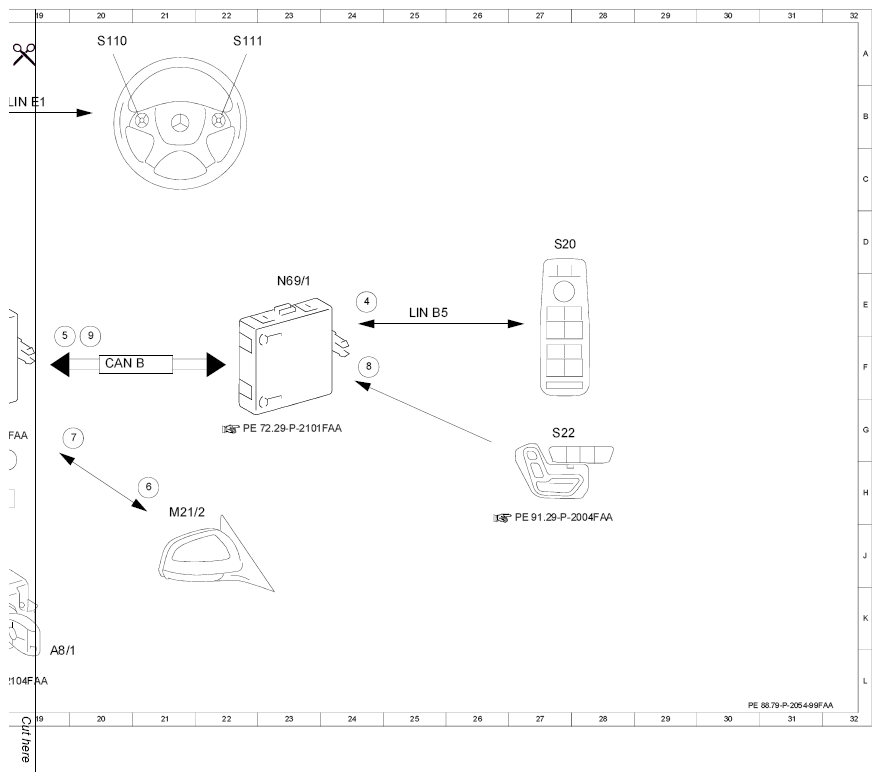

Function schematic for electric passenger-side outside mirror park position - PE88.79-P-2054-99FAA
WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 18 H |
| 10 | Reverse gear, status | 6 F |
| 10 | Reverse gear, status | 12 F |
| 10 | Reverse gear, status | 14 E |
| 10 | Reverse gear, status | 17 F |
| 2 | Multifunction steering wheel button group, signal | 14 J |
| 2 | Multifunction steering wheel button group, signal | 15 E |
| 2 | Multifunction steering wheel button group, signal | 18 B |
| 3 | Passenger-side outside mirror park position, status | 16 G |
| 4 | Driver-side switch group, status | 24 E |
| 5 | Outside mirror actuator motor, request | 19 F |
| 6 | Outside mirror actuator motor, actuation | 21 H |
| 7 | Outside mirror actuator motor, signal | 19 G |
| 8 | Seat adjustment switch group, status | 24 F |
| 9 | Store passenger-side outside mirror park position, request | 20 F |
| A1 | Instrument cluster | 13 J |
| A8/1 | Transmitter key | 19 L |
| CAN B | Interior CAN | 13 H |
| CAN B | Interior CAN | 15 F |
| CAN B | Interior CAN | 15 J |
| CAN B | Interior CAN | 18 H |
| CAN B | Interior CAN | 20 F |
| CAN C | Drive train CAN | 4 F |
| CAN E | Chassis CAN | 10 F |
| CAN E | Chassis CAN | 15 E |
| Code 423 | 5-speed automatic transmission | 1 E |
| Code 427 | 7-speed automatic transmission | 1 E |
| LIN B5 | Left door LIN | 25 E |
| LIN E1 | Steering LIN | 18 B |
| M21/2 | Right outside mirror | 21 H |
| N10/1 | Front SAM control unit with fuse and relay module | 12 E |
| N15/5 | Electronic selector lever module control unit | 2 F |
| N3/10 | ME-SFI [ME] control unit | 7 F |
| N3/9 | CDI control unit | 7 D |
| N69/1 | Left front door control unit | 23 E |
| N69/2 | Right front door control unit | 18 E |
| N73 | Electronic ignition switch control unit | 18 J |
| N80 | Steering column module control unit | 17 A |
| S110 | Left multifunction steering wheel button group | 20 A |
| S111 | Right multifunction steering wheel button group | 22 A |
| S16/2 | Backup lamp switch | 14 B |
| S20 | Driver-side power window and outside mirror adjustment switch group | 27 D |
| S22 | Left front seat adjustment switch group | 27 G |
| U24 | Valid for manual transmission | 12 A |
| U74 | Valid for diesel engines | 6 D |
| U75 | Valid for gasoline engines | 6 F |
