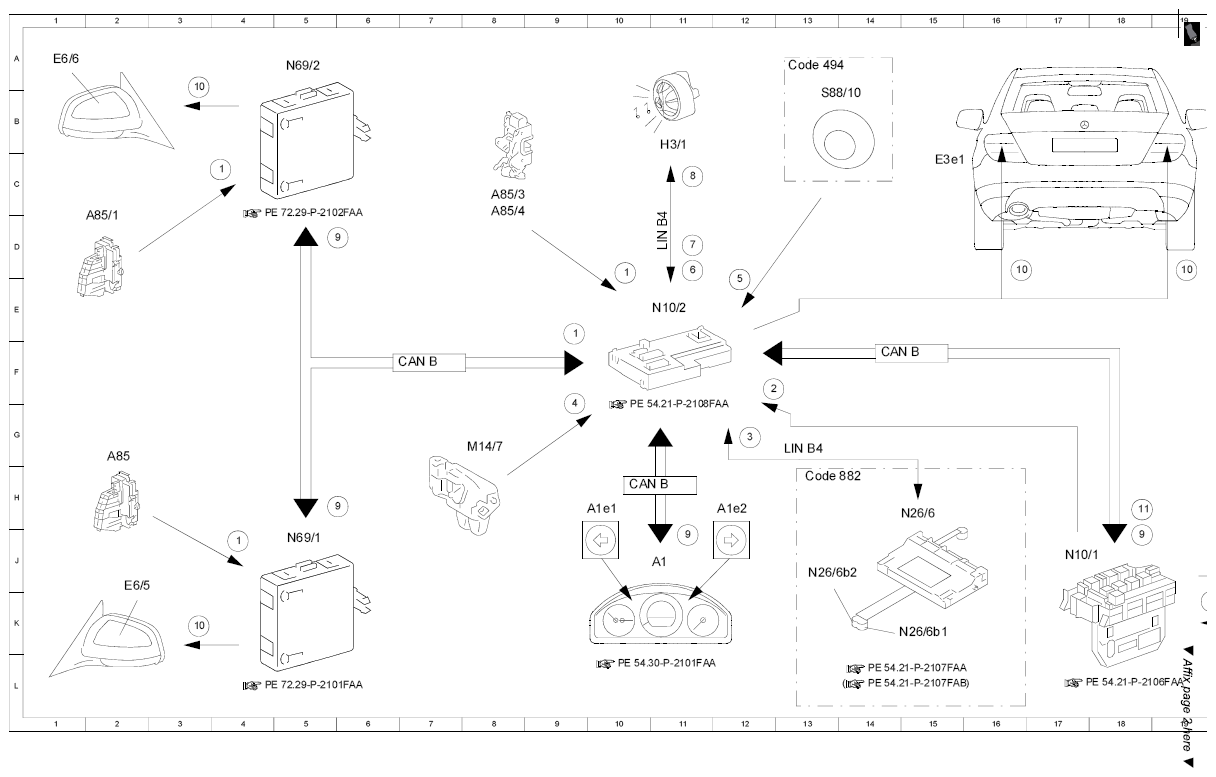

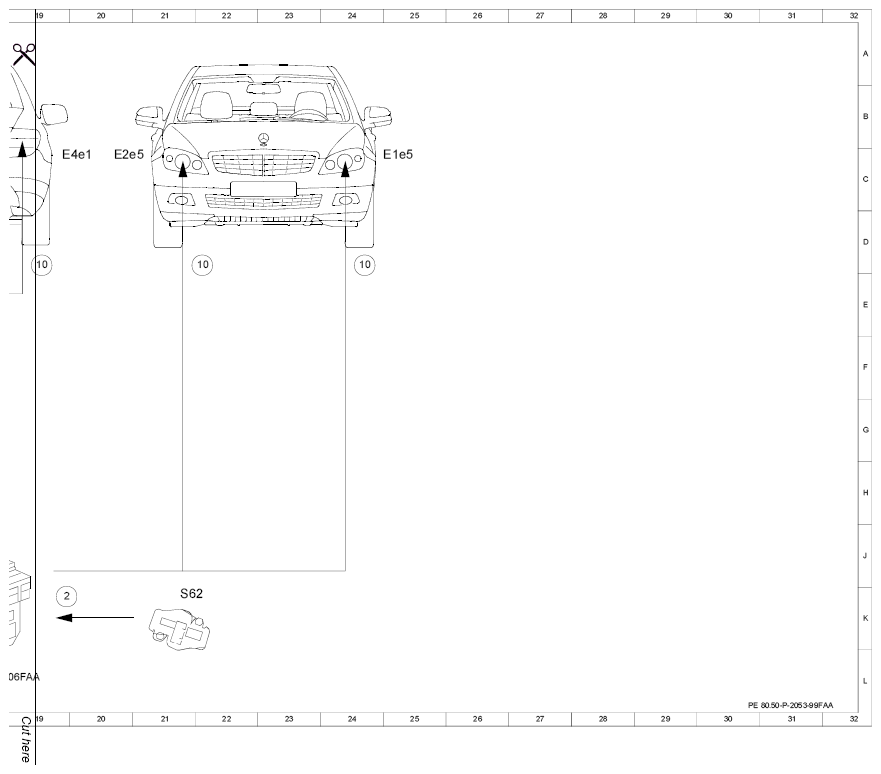

Electrical function schematic for anti-theft alarm system, alarm actuation - PE80.50-P-2053-99FAA
WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Door rotary tumbler switch, status | 4 C |
| 1 | Door rotary tumbler switch, status | 4 J |
| 1 | Door rotary tumbler switch, status | 9 F |
| 1 | Door rotary tumbler switch, status | 10 E |
| 10 | Turn signal lamp, actuation | 3 K |
| 10 | Turn signal lamp, actuation | 3 B |
| 10 | Turn signal lamp, actuation | 16 D |
| 10 | Turn signal lamp, actuation | 19 D |
| 10 | Turn signal lamp, actuation | 22 D |
| 10 | Turn signal lamp, actuation | 24 D |
| 11 | Interior lamp, request | 18 H |
| 2 | Engine hood anti-theft alarm system switch, status | 12 F |
| 2 | Engine hood anti-theft alarm system switch, status | 19 K |
| 3 | Interior protection sensor, status | 12 G |
| 4 | Trunk lid rotary tumbler switch, status | 9 G |
| 5 | Trunk lid emergency opening switch, status | 12 E |
| 6 | Inclination sensor, status | 11 E |
| 7 | Communication line, status | 11 D |
| 8 | Alarm siren, actuation | 11 C |
| 9 | Flasher frequency, signal | 5 H |
| 9 | Flasher frequency, signal | 5 D |
| 9 | Flasher frequency, signal | 11 J |
| 9 | Flasher frequency, signal | 18 J |
| A1 | Instrument cluster | 10 J |
| A1e1 | Left turn signal indicator light | 9 H |
| A1e2 | Right turn signal indicator light | 12 H |
| A85 | Left front door lock | 2 H |
| A85/1 | Right front door lock | 1 D |
| A85/3 | Left rear door lock | 8 C |
| A85/4 | Right rear door lock | 8 D |
| CAN B | Interior CAN | 6 F |
| CAN B | Interior CAN | 10 H |
| CAN B | Interior CAN | 14 F |
| Code 494 | USA version | 13 A |
| Code 882 | Interior protection (only with ATA [EDW]) | 13 H |
| E1e5 | Left front turn signal lamp | 24 C |
| E2e5 | Right front turn signal lamp | 20 C |
| E3e1 | Left rear turn signal lamp | 15 C |
| E4e1 | Right rear turn signal lamp | 19 C |
| E6/5 | Left outside mirror turn signal lamp | 2 K |
| E6/6 | Right outside mirror turn signal lamp | 1 A |
| H3/1 | Alarm siren | 11 C |
| LIN B4 | Rear SAM LIN | 11 D |
| LIN B4 | Rear SAM LIN | 13 G |
| M14/7 | Tailgate central locking motor | 8 G |
| N10/1 | Front SAM control unit with fuse and relay module | 17 J |
| N10/2 | Rear SAM control unit with fuse and relay module | 11 E |
| N26/6 | Interior protection and tow-away protection control unit | 14 H |
| N26/6b1 | Left interior protection transmitter | 14 K |
| N26/6b2 | Right interior protection transmitter | 13 J |
| N69/1 | Left front door control unit | 5 J |
| N69/2 | Right front door control unit | 5 A |
| S62 | Engine hood anti-theft alarm system switch | 21 K |
| S88/10 | Trunk lid emergency opening switch | 13 B |
