Electrical function schematic for selector lever position "P" lock - PE27.10-P-2051-99FAA

WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
1 Circuit 15, status 9 E
1 Circuit 15, status 12 H
2 Service brake, status 4 H
2 Service brake, status 9 E
2 Service brake, status 12 H
3 Locking solenoid, actuation 14 G
A8/1 Transmitter key 4 D
CAN C Drive train CAN 10 J
CAN E Chassis CAN 3 F
N10/1 Front SAM control unit with fuse and relay module 8 G
N15/5 Electronic selector lever module control unit 13 H
N3/10 ME-SFI [ME] control unit 9 B
N3/9 CDI control unit 6 B
N30/4 Electronic Stability Program control unit 2 G
N73 Electronic ignition switch control unit 2 C
S9/1 Stop lamp switch 5 J
U74 Valid for diesel engines 5 B
U75 Valid for gasoline engines 9 B
Y66/2 Selector lever positions R and P locking solenoid 13 E

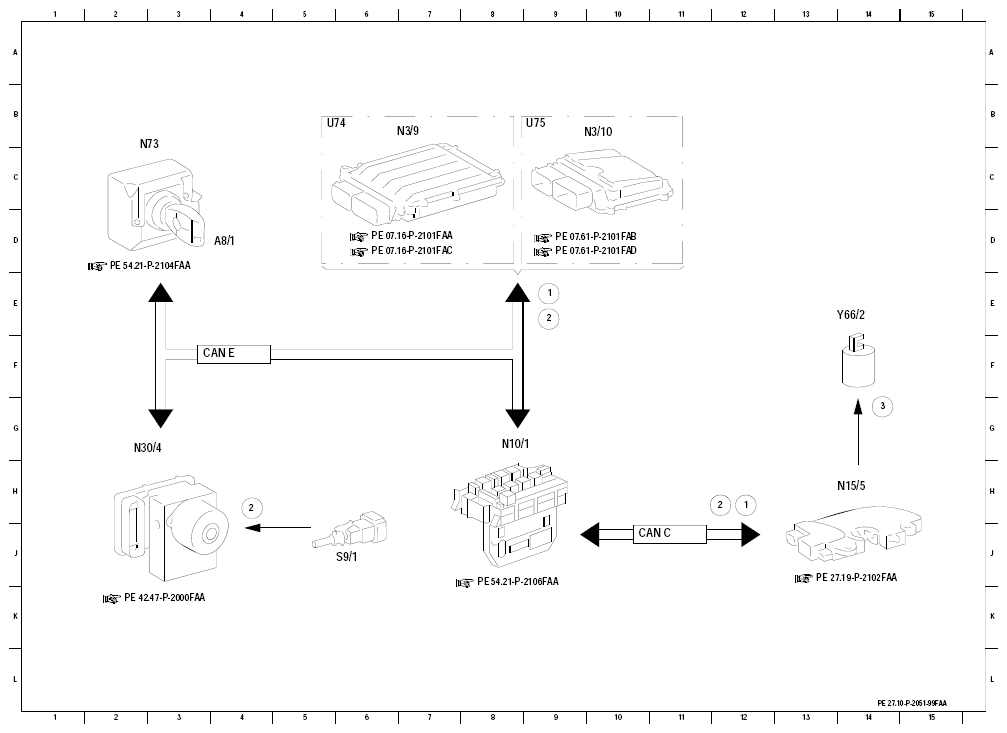

Fig 1: Electrical Function Schematic For Selector Lever Position "P" Lock
G07673634Courtesy of MERCEDES-BENZ USA
