Electrical function schematic for fully integrated transmission control input signals - PE27.19-P-2055-99FAA

WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
Code: Designation: Position:
1 Selection range sensor, signal 4 J
10 Steering wheel gearshift buttons, status 10 H
10 Steering wheel gearshift buttons, status 13 E
10 Steering wheel gearshift buttons, status 16 E
11 Engine control, request 10 H
12 Electronic ignition lock control unit FBS code, request 10 H
12 Electronic ignition lock control unit FBS code, request 12 C
2 Turbine wheel RPM sensor, signal 7 H
3 Internal transmission speed RPM sensor, signal 6 H
4 Output shaft RPM sensor, signal 5 H
5 Automatic transmission mode button, status 8 H
5 Automatic transmission mode button, status 9 K
6 Electronic selector lever module control unit, status 8 H
7 Transmission control diagnosis, communication 8 H
7 Transmission control diagnosis, communication 11 E
7 Transmission control diagnosis, communication 18 D
7 Transmission control diagnosis, communication 20 G
8 Electronic Stability Program control unit, request 9 H
8 Electronic Stability Program control unit, request 12 E
8 Electronic Stability Program control unit, request 16 D
9 Circuit 15, status 9 H
9 Circuit 15, status 11 C
9 Circuit 15, status 12 E
A8/1 Transmitter key 12 C
CAN C Drive train CAN 11 J
CAN D Diagnostic CAN 19 F
CAN E Chassis CAN 13 D
Code 428 Steering wheel shift paddles 13 E
LIN E1 Steering LIN 16 J
N10/1 Front SAM control unit with fuse and relay module 19 C
N15/5 Electronic selector lever module control unit 11 K
N3/10 ME-SFI [ME] control unit 12 F
N3/9 CDI control unit 9 F
N30/4 Electronic Stability Program control unit 15 A
N73 Electronic ignition switch control unit 11 A
N80 Steering column module control unit 16 E
S110/1 Steering wheel downshift button 17 L
S111/1 Steering wheel upshift button 14 L
S16/12 Automatic transmission mode button 8 L
U74 Valid for diesel engines 8 F
U75 Valid for gasoline engines 11 F
X11/4 Diagnostic connector 19 H
Y3/8n1 Turbine wheel RPM sensor 6 E
Y3/8n2 Internal transmission speed RPM sensor 5 E
Y3/8n3 Output shaft RPM sensor 2 G
Y3/8n4 Fully integrated transmission control unit 5 H
Y3/8s1 Selection range sensor 2 K

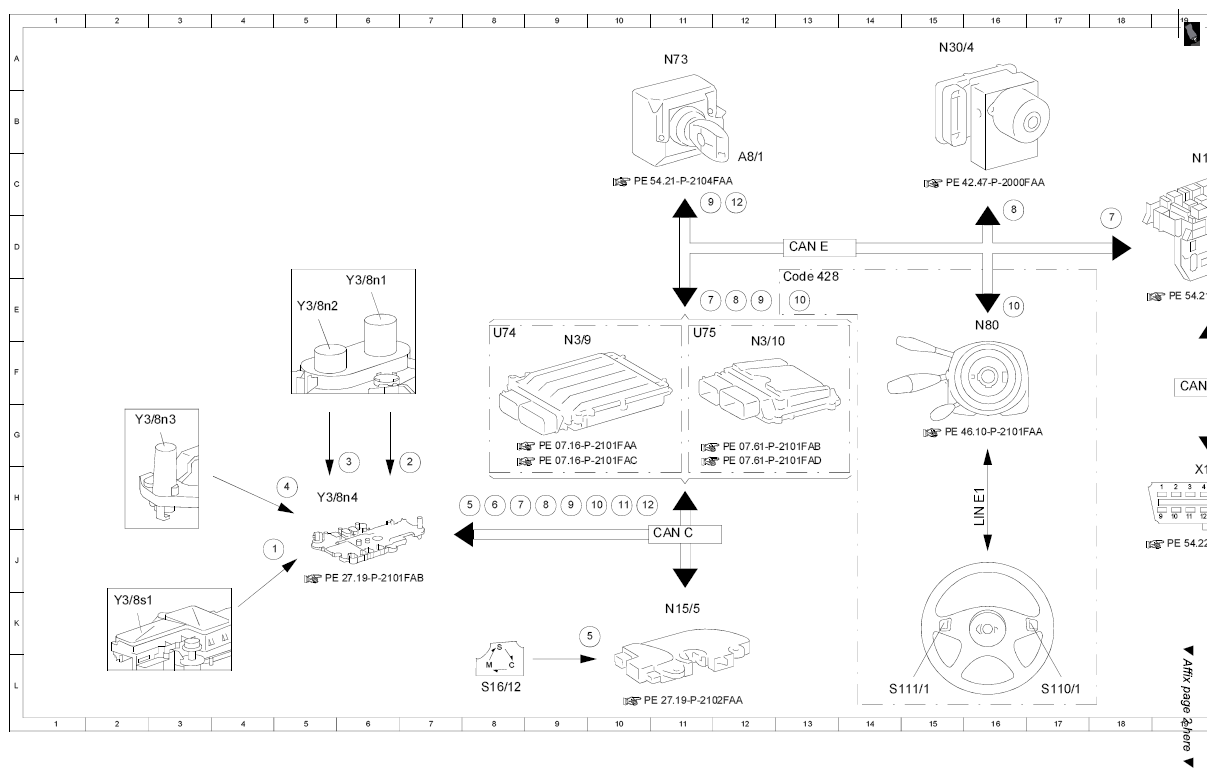

Fig 1: Electrical Function Schematic For Integrated Transmission Control Input Signals (1 Of 2)
G07673635Courtesy of MERCEDES-BENZ USA
Fig 2: Electrical Function Schematic For Integrated Transmission Control Input Signals (2 Of 2)
G07673636Courtesy of MERCEDES-BENZ USA
