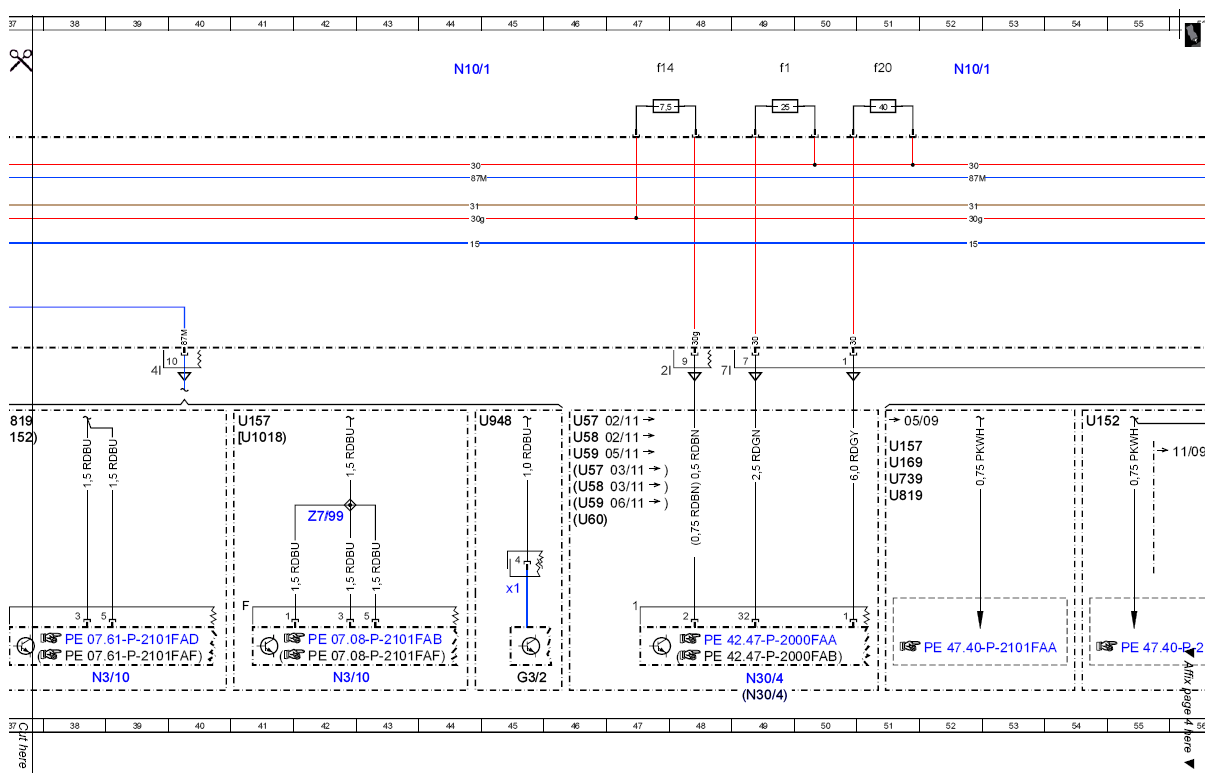

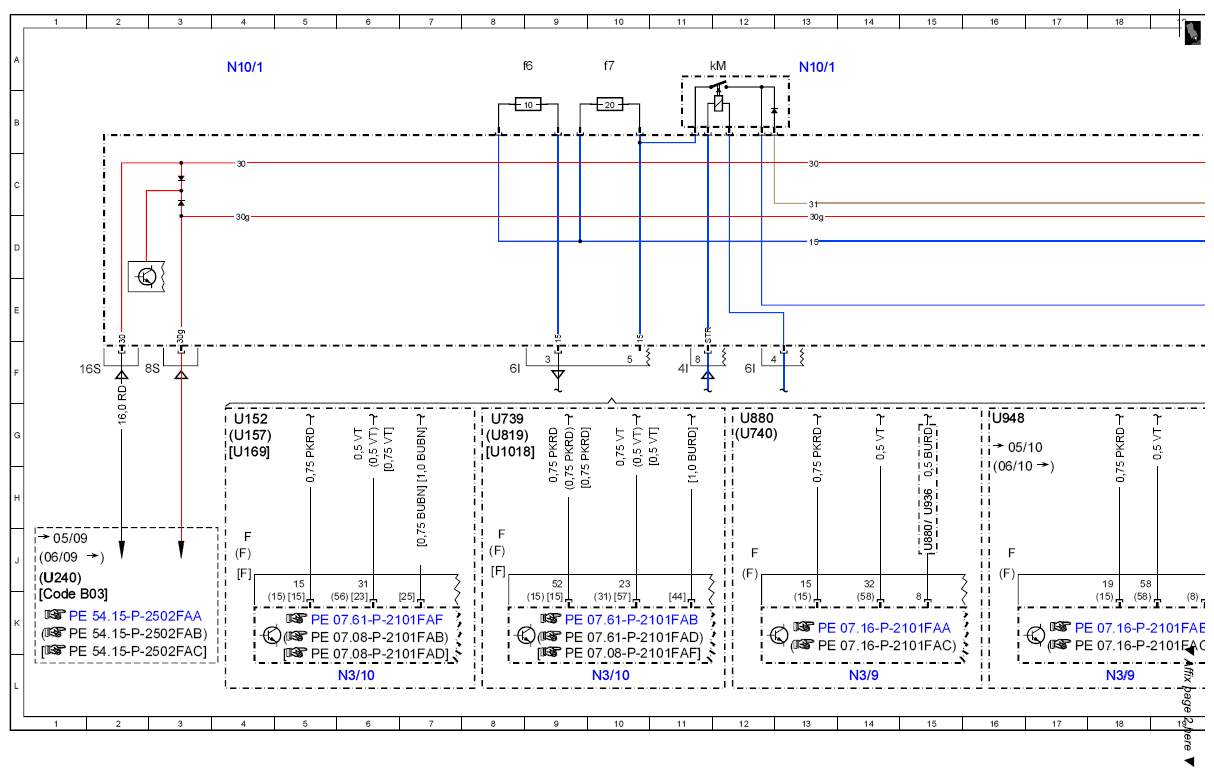

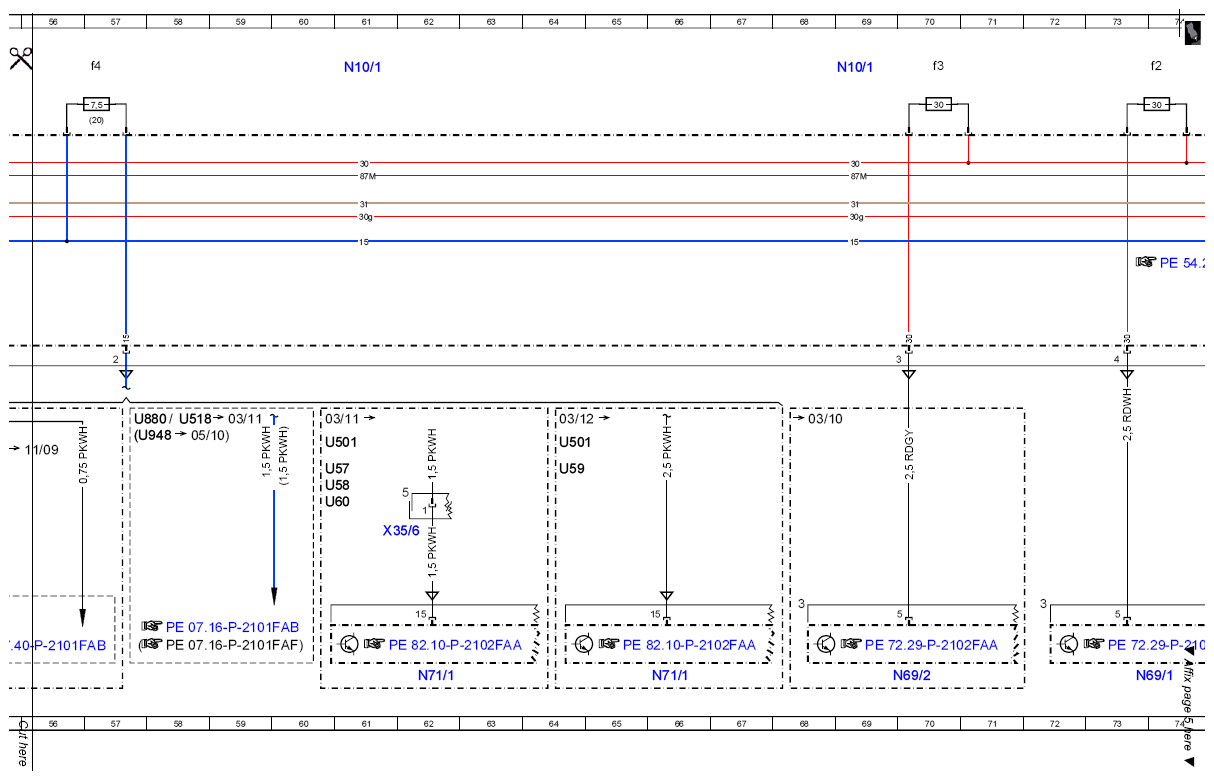

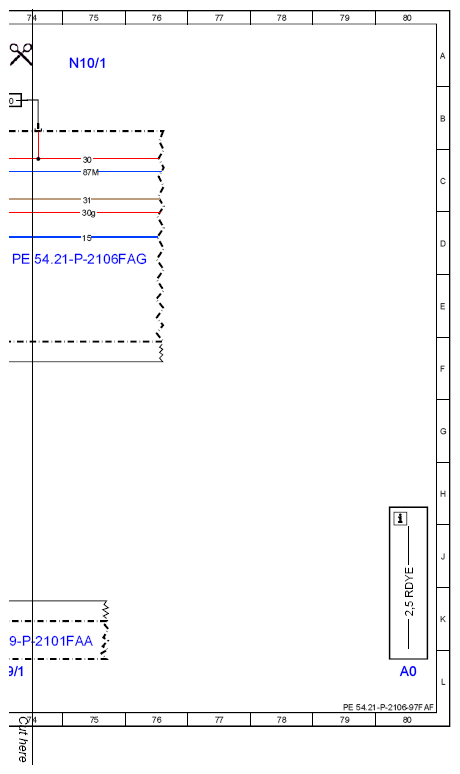

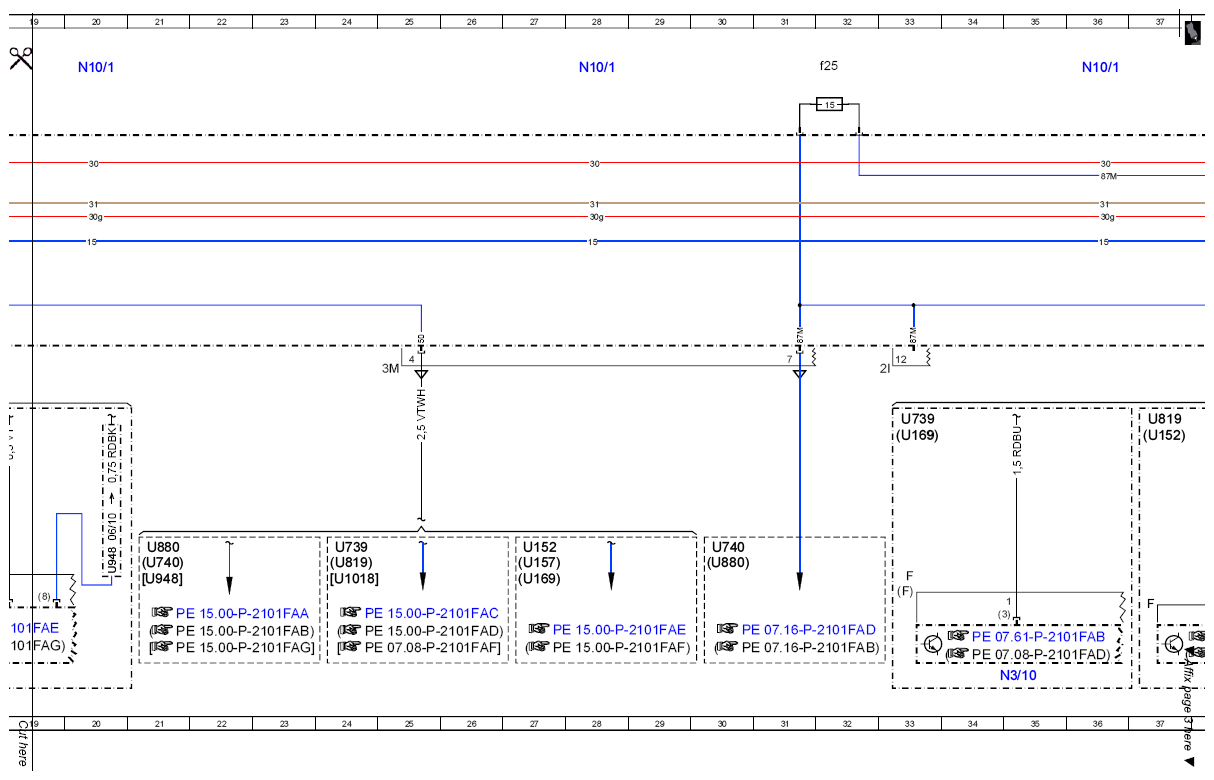

Wiring diagram of front SAM control unit with fuse and relay module (N10/1) - PE54.21-P-2106-97FAF
WARNING: This page is about a different car, the 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 80L |
| Code B03 | ECO start/stop function | 1K |
| G3/2 | Oxygen sensor upstream of catalytic converter | 45L |
| G3/2x1 | Electrical connector for oxygen sensor upstream of catalytic converter | 45J |
| N10/1 | Front SAM control unit with fuse and relay module | 4A |
| N10/1 | Front SAM control unit with fuse and relay module | 13A |
| N10/1 | Front SAM control unit with fuse and relay module | 20A |
| N10/1 | Front SAM control unit with fuse and relay module | 28A |
| N10/1 | Front SAM control unit with fuse and relay module | 36A |
| N10/1 | Front SAM control unit with fuse and relay module | 44A |
| N10/1 | Front SAM control unit with fuse and relay module | 52A |
| N10/1 | Front SAM control unit with fuse and relay module | 61A |
| N10/1 | Front SAM control unit with fuse and relay module | 69A |
| N10/1f1 | Fuse 1 | 49A |
| N10/1f14 | Fuse 14 | 47A |
| N10/1f2 | Fuse 2 | 74A |
| N10/1f20 | Fuse 20 | 51A |
| N10/1f25 | Fuse 25 | 32A |
| N10/1f3 | Fuse 3 | 70A |
| N10/1f4 | Fuse 4 | 57A |
| N10/1f6 | Fuse 6 | 9A |
| N10/1f7 | Fuse 7 | 10A |
| N10/1kM | Starter circuit 50 relay | 12A |
| N3/10 | ME-SFI [ME] control unit | 6L |
| N3/10 | ME-SFI [ME] control unit | 10L |
| N3/10 | ME-SFI [ME] control unit | 35L |
| N3/10 | ME-SFI [ME] control unit | 42L |
| N3/10 | ME-SFI [ME] control unit | 38L |
| N3/9 | CDI control unit | 14L |
| N3/9 | CDI control unit | 18L |
| N30/4 | Electronic Stability Program control unit | 49L |
| N30/4 | Electronic Stability Program control unit | 49L |
| N69/1 | Left front door control unit | 73L |
| N69/2 | Right front door control unit | 70L |
| N71/1 | Headlamp control unit | 62L |
| U1018 | Valid for gasoline engine 276 | 8G |
| U1018 | Valid for gasoline engine 276 | 24J |
| U1018 | Valid for gasoline engine 276 | 41G |
| U1018 | Valid for gasoline engine 276 | |
| U152 | Valid for gasoline engine 156 | 4G |
| U152 | Valid for gasoline engine 156 | 27J |
| U152 | Valid for gasoline engine 156 | 37G |
| U152 | Valid for gasoline engine 156 | 54G |
| U157 | Valid for combustion engine 272 DE | 4G |
| U157 | Valid for combustion engine 272 DE | 27J |
| U157 | Valid for combustion engine 272 DE | 41G |
| U157 | Valid for combustion engine 272 DE | 51G |
| U169 | Valid for gasoline engine 271 DE | 4G |
| U169 | Valid for gasoline engine 271 DE | 27J |
| U169 | Valid for gasoline engine 271 DE | 33G |
| U169 | Valid for gasoline engine 271 DE | 51G |
| U240 | Valid for all except ECO start/stop function | 1J |
| U501 | Valid for xenon headlamps | 60G |
| U518 | Valid for emissions standard EURO 5 | 58G |
| U57 | Valid for model 204.2 | 46H |
| U57 | Valid for model 204.2 | 46G |
| U57 | Valid for model 204.2 | 60H |
| U58 | Valid for model 204.0 | 46G |
| U58 | Valid for model 204.0 | 46H |
| U58 | Valid for model 204.0 | 60H |
| U59 | Valid for model 204.9 | 46H |
| U59 | Valid for model 204.9 | 46G |
| U60 | Valid for model 204.3 | 46H |
| U60 | Valid for model 204.3 | 60H |
| U739 | Valid for gasoline engine 271 continuous fuel injection system (electronic) | 8G |
| U739 | Valid for gasoline engine 271 continuous fuel injection system (electronic) | 24J |
| U739 | Valid for gasoline engine 271 continuous fuel injection system (electronic) | 33G |
| U739 | Valid for gasoline engine 271 continuous fuel injection system (electronic) | 51H |
| U740 | Valid for diesel engine 646 | 12G |
| U740 | Valid for diesel engine 646 | 21J |
| U740 | Valid for diesel engine 646 | 30J |
| U819 | Valid for gasoline engine 272 | 8G |
| U819 | Valid for gasoline engine 272 | 24J |
| U819 | Valid for gasoline engine 272 | 37G |
| U819 | Valid for gasoline engine 272 | 51H |
| U880 | Valid for diesel engine 642 | 12G |
| U880 | Valid for diesel engine 642 | 15J |
| U880 | Valid for diesel engine 642 | 21J |
| U880 | Valid for diesel engine 642 | 30J |
| U880 | Valid for diesel engine 642 | 57G |
| U936 | Valid for increased engine power | 15H |
| U948 | Valid for diesel engine 651 | 20J |
| U948 | Valid for diesel engine 651 | 21J |
| U948 | Valid for diesel engine 651 | 16G |
| U948 | Valid for diesel engine 651 | 44G |
| U948 | Valid for diesel engine 651 | 57G |
| X35/6 | Instrument panel and module box electrical connector | 62J |
| Z7/99 | Circuit 87 connector sleeve M4e | 42H |
