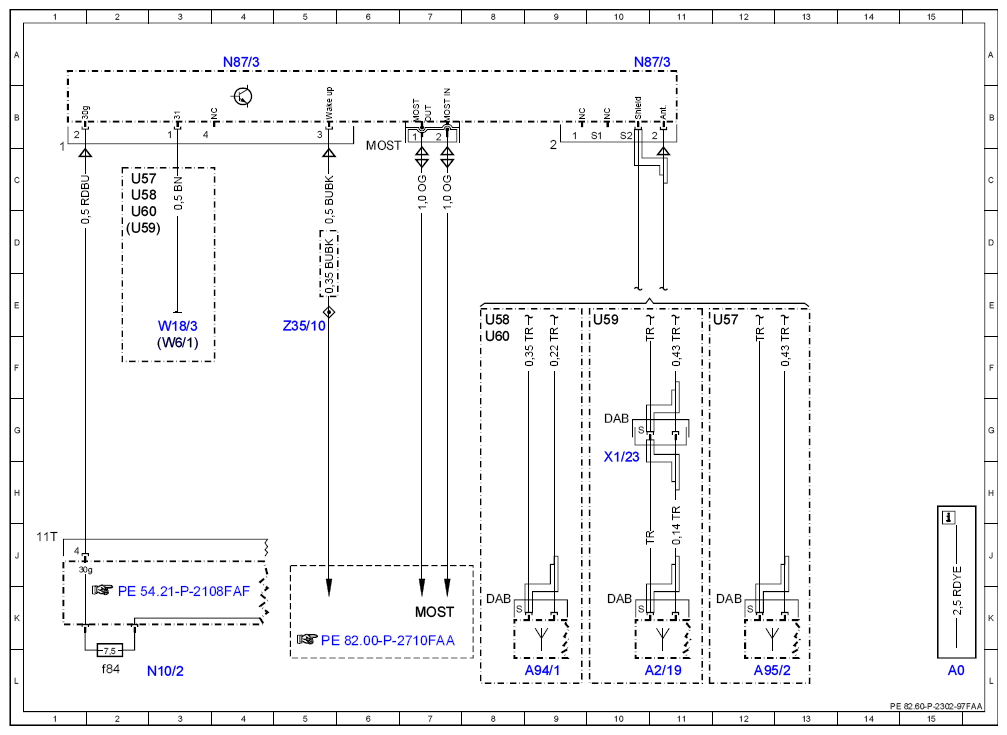

Wiring diagram for Digital Audio Broadcasting control unit system (DAB) - PE82.60-P-2302-97FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 15L |
| A2/19 | Rear window antenna FM antenna amplifier | 11L |
| A94/1 | TV 1 and DAB band III antenna | 9L |
| A95/2 | DAB band III antenna | 12L |
| MOST | Media Oriented System Transport | 7K |
| N10/2 | Rear SAM control unit with fuse and relay module | 3L |
| N10/2f84 | Fuse 84 | 2L |
| N87/3 | Digital Audio Broadcasting control unit | 4A |
| N87/3 | Digital Audio Broadcasting control unit | 10A |
| U57 | Valid for model 204.2 | 2C |
| U57 | Valid for model 204.2 | 12E |
| U58 | Valid for model 204.0 | 2C |
| U58 | Valid for model 204.0 | 8E |
| U59 | Valid for model 204.9 | 2D |
| U59 | Valid for model 204.9 | 10E |
| U60 | Valid for model 204.3 | 2D |
| U60 | Valid for model 204.3 | 8F |
| W18/3 | Left front seat crossmember ground point 2 | 3E |
| W6/1 | Left taillamp trunk ground point | 3F |
| X1/23 | TV antenna 1 electrical connector | 10H |
| Z35/10 | MOST wake-up signal connector sleeve | 5E |
