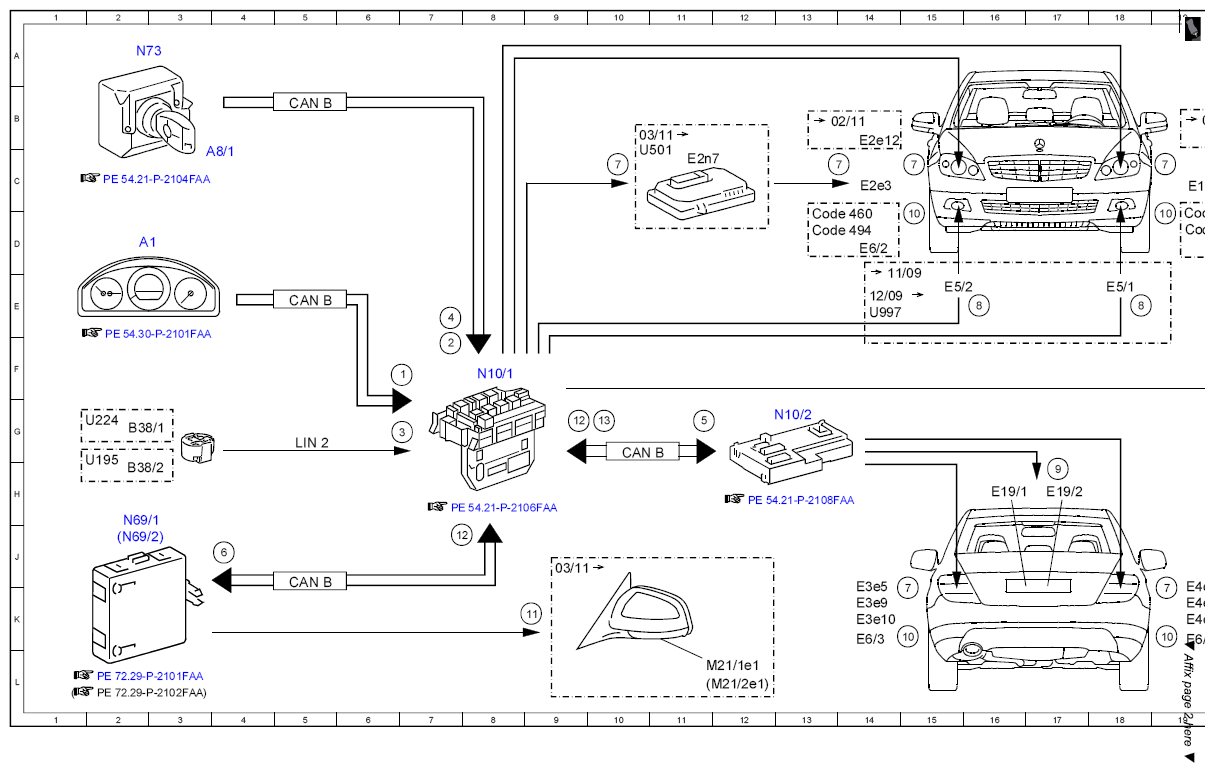

Electrical function schematic, headlamp switch-off delay (SWA) - PE82.10-P-2062-97FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Headlamp switch-off delay, request | 7F |
| 10 | Side-marker lamp, actuation | 15D |
| 10 | Side-marker lamp, actuation | 19D |
| 10 | Side-marker lamp, actuation | 15K |
| 10 | Side-marker lamp, actuation | 19K |
| 11 | Ambient lamp, actuation | 9K |
| 12 | Door rotary tumbler switch, status | 7J |
| 12 | Door rotary tumbler switch, status | 9G |
| 13 | Rotary tumbler switch, status | 10G |
| 2 | Circuit 15, status | 7F |
| 3 | Light sensor, status | 7G |
| 4 | Central locking (CL[ZV]), status | 7E |
| 5 | Standing and parking lights, request | 11G |
| 6 | Ambient lamp, request | 4J |
| 7 | Standing and parking lights, actuation | 15K |
| 7 | Standing and parking lights, actuation | 19K |
| 7 | Standing and parking lights, actuation | 15C |
| 7 | Standing and parking lights, actuation | 19C |
| 7 | Standing and parking lights, actuation | 13C |
| 7 | Standing and parking lights, actuation | 10C |
| 7 | Standing and parking lights, actuation | 20C |
| 7 | Standing and parking lights, actuation | 23D |
| 8 | Front fog lamps, actuation | 16E |
| 8 | Front fog lamps, actuation | 18E |
| 9 | License plate lamp, actuation | 17H |
| A1 | Instrument cluster | 2D |
| A8/1 | Transmitter key | 4C |
| B38/1 | Light sensor | 2G |
| B38/2 | Rain/light sensor | 2H |
| CAN B | Interior CAN | 5J |
| CAN B | Interior CAN | 10G |
| CAN B | Interior CAN | 5B |
| CAN B | Interior CAN | 5E |
| Code 460 | Additional parts for Canada vehicles | 13D |
| Code 460 | Additional parts for Canada vehicles | 19D |
| Code 494 | USA version | 13D |
| Code 494 | USA version | 19D |
| E19/1 | Left license plate lamp | 16H |
| E19/2 | Right license plate lamp | 17H |
| E1e12 | Left front standing light 2 | 20B |
| E1e3 | Left front standing and parking lamp | 19C |
| E1n7 | Left signal lamp actuation module LED | 22C |
| E2e12 | Right front standing light 2 | 14B |
| E2e3 | Right front standing and parking lamp | 14C |
| E2n7 | Right signal lamp actuation module LED | 11C |
| E3e10 | Inner left stop lamp and taillamp | 14K |
| E3e5 | Left rear fog lamp | 14K |
| E3e9 | Left stop lamp and taillamp and parking lamp | 14K |
| E4e10 | Inner right brake light and taillight | 19K |
| E4e5 | Right rear fog lamp | 19K |
| E4e9 | Right stop lamp and taillamp and parking lamp | 19K |
| E5/1 | Left fog lamp | 18E |
| E5/2 | Right fog lamp | 15E |
| E6/1 | Left front side-marker lamp | 20D |
| E6/2 | Right front side-marker lamp | 14D |
| E6/3 | Left rear side-marker lamp | 14K |
| E6/4 | Right rear side-marker lamp | 19K |
| LIN 2 | Wiper/inside rearview mirror LIN | 5G |
| M21/1e1 | Left outside mirror ambient lamp | 11L |
| M21/2e1 | Right outside mirror ambient lamp | 11L |
| N10/1 | Front SAM control unit with fuse and relay module | 8F |
| N10/2 | Rear SAM control unit with fuse and relay module | 13G |
| N69/1 | Left front door control unit | 2H |
| N69/2 | Right front door control unit | 2J |
| N73 | Electronic ignition switch control unit | 2A |
| U195 | Valid for rain/light sensor | 1H |
| U224 | Valid without rain sensor | 1G |
| U997 | Not valid for Intelligent Light System | 14E |
