Remove/install rear seat and rear seat backrest - AR91.12-P-1700G
MODEL 463.200/202/204/206/207/208/209/220/221/222/224/225/227/228/230/231/232/233/237/240/243/244/245/246/247/249/250/254/270/271/300/303/304/306/307/308/309/320/321/322/323/324/325/327/328/330/331/332/333/336/340/341/346
MODEL 463.241 except CODE (SM1) Left rear electrically adjustable individual seat with armrest except CODE (SM2) Right rear electrically adjustable individual seat with armrest
MODEL 463.236/248 except CODE (ZS6) Special protection version FB6 except CODE (ZS7) Special protection version FB7

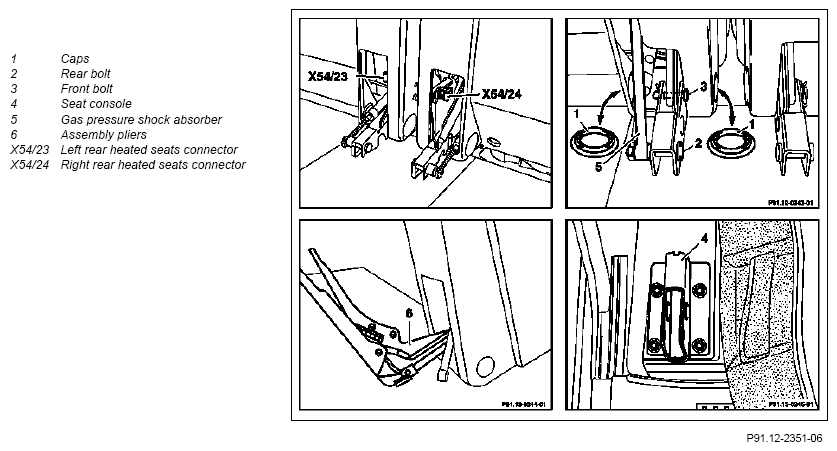

Shown on model 463.245/248/249/323/333 with wheelbase 2850 mm
| Remove/install | |||
| 1 | Remove caps (1) | ||
| 2 | Disconnect left rear seat heater connector (X54/23) or right rear seat heater connector (X54/24) | ||
| Risk of injury caused by body parts being pinched or crushed when working on gas-filled struts under tension | Only remove and install gas-filled struts when they are not under tension and when the components are properly secured. | AS00.00-Z-0012-01A | |
| 3 | Release rear pin (2) and remove | ||
| Assembly pliers for rear bench seat gas-filled strut | WF58.50-P-9112-01A | ||
| 4 | Release front pin (3) | ||
| 5 | Remove front pin (3) | ||
| 6 | Remove rear seat | ||
| 7 | Remove seat console (4) | ||
| 8 | Install in the reverse order |
