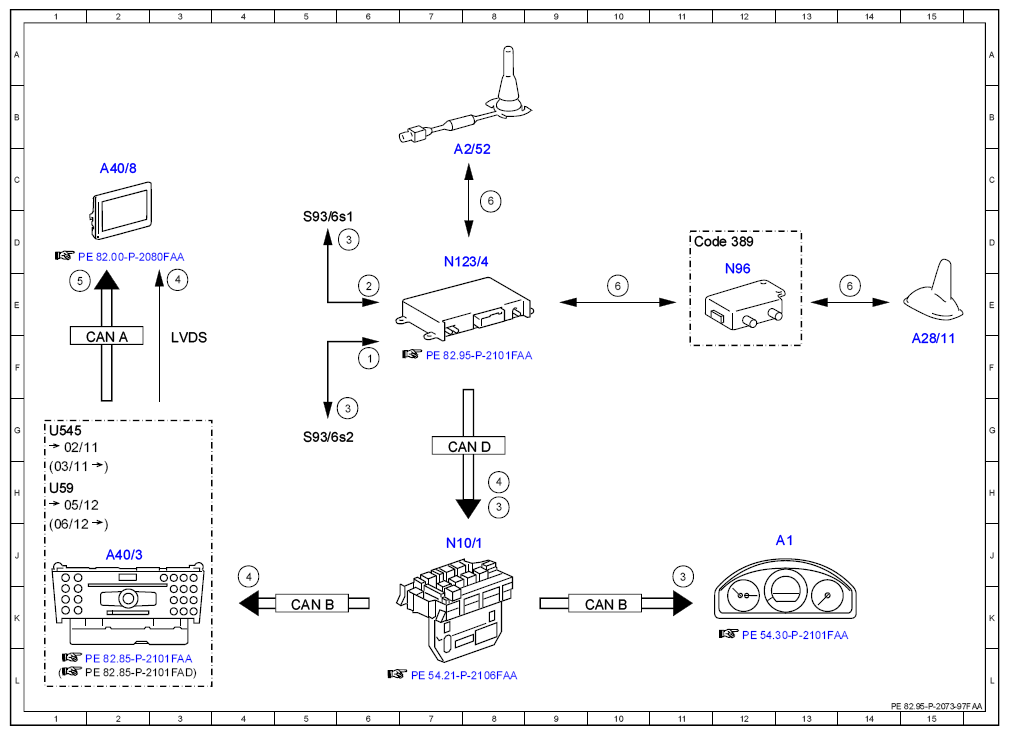

| 1 |
Breakdown assistance, signal |
6F |
| 2 |
MB-Info, signal |
6E |
| 3 |
Status indication, signal |
6G |
| 3 |
Status indication, signal |
8H |
| 3 |
Status indication, signal |
6D |
| 3 |
Status indication, signal |
11J |
| 4 |
Audio/COMAND display, message |
4J |
| 4 |
Audio/COMAND display, message |
8H |
| 4 |
Audio/COMAND display, message |
3E |
| 5 |
Switch on display, request |
1E |
| 6 |
Telephone, signal |
8C |
| 6 |
Telephone, signal |
10E |
| 6 |
Telephone, signal |
14E |
| A1 |
Instrument cluster |
13J |
| A2/52 |
Emergency call system antenna |
7C |
| A28/11 |
Multifunction antenna |
15F |
| A40/3 |
COMAND control unit |
2J |
| A40/8 |
Audio/COMAND display |
2C |
| CAN A |
Telematics CAN |
2F |
| CAN B |
Interior CAN |
5K |
| CAN B |
Interior CAN |
10K |
| CAN D |
Diagnostic CAN |
7G |
| Code 389 |
Mobile phone preinstallation with universal interface, USA/Canada |
11D |
| LVDS Low |
voltage differential signal |
3F |
| N10/1 |
Front SAM control unit with fuse and relay module |
7J |
| N123/4 |
Emergency call system control unit |
7D |
| N96 |
Frequency switchover control unit |
12D |
| S93/6s1 |
MB-Info button |
5D |
| S93/6s2 |
Breakdown assistance button |
5G |
