Remove/install strut tower brace - AR64.20-P-0010QBS
WARNING: This page is about a different car, the 2009 Mercedes-Benz CLK350 and 2008 Mercedes-Benz CLK350. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 209 with CODE (P98) Black Series
| Remove/install | |||
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||

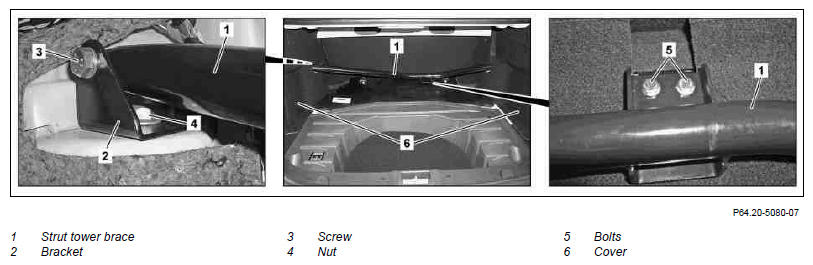

| 1 | Remove side panelings (6) in trunk | AR68.30-P-4600PB | |
| 2 | Remove bolts (5) | *BA64.20-P-1002-01E | |
| 3 | Remove bolt (3) on both sides and remove strut tower brace (1). | *BA64.20-P-1001-01E | |
| 4 | Unscrew nut (4) and take off bracket (2). | ||
| *BA32.25-P-1005-03A | |||
| 5 | Install in the reverse order |
REAR AXLE SHOCK ABSORBER
| Number | Designation | Model 209 with code P98 | |
|---|---|---|---|
| BA32.25-P-1005-03A | Bearing bracket to frame floor assembly | Nm | 80 |
TORQUE SPECIFICATION
| Number | Designation | Model 209 | |
|---|---|---|---|
| BA64.20-P-1001-01E | Strut tower brace on left and right bracket | Nm | 25 |
| BA64.20-P-1002-01E | Strut tower brace on center bracket | Nm | 20 |
