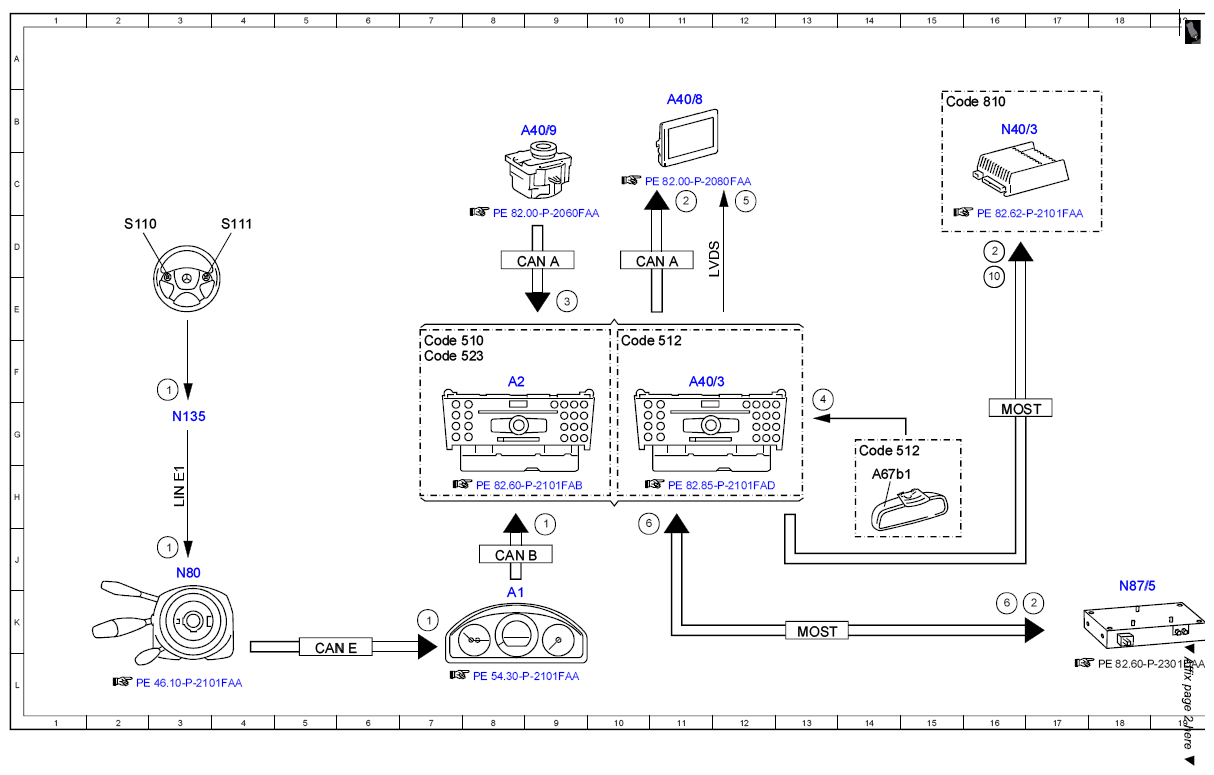

Electrical function schematic for SDAR function - PE82.60-P-2060-97FAB
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 9H |
| 1 | Multifunction steering wheel button group, signal | 7K |
| 1 | Multifunction steering wheel button group, signal | 3J |
| 1 | Multifunction steering wheel button group, signal | 3F |
| 10 | Audio, signal | 16E |
| 2 | Switch-on request, signal | 11C |
| 2 | Switch-on request, signal | 16D |
| 2 | Switch-on request, signal | 17K |
| 3 | Audio/COMAND controller, request | 9E |
| 4 | Voice input, signal | 13G |
| 5 | Audio/COMAND display, signal | 12C |
| 6 | SDAR, communication | 10H |
| 6 | SDAR, communication | 16K |
| 8 | RTTD signal | 20K |
| 9 | SDAR antenna, signal | 20K |
| A1 | Instrument cluster | 8K |
| A2 | Radio | 8F |
| A28/11 | Multifunction antenna | 22J |
| A40/3 | COMAND control unit | 11F |
| A40/8 | Audio/COMAND display | 11B |
| A40/9 | Audio/COMAND control panel | 8B |
| A67b1 | Hands-free system microphone | 14H |
| CAN A | Telematics CAN | 10D |
| CAN A | Telematics CAN | 9D |
| CAN B | Interior CAN | 8J |
| CAN E | Chassis CAN | 5K |
| Code 510 | Audio 20 with CD changer | 7F |
| Code 512 | COMAND APS with DVD changer | 10F |
| Code 512 | COMAND APS with DVD changer | 14G |
| Code 523 | Audio 20 radio | 7F |
| Code 810 | Sound system | 15B |
| LIN E1 | Steering LIN | 3H |
| LVDS | Low voltage differential signal | 12D |
| MOST | Media Oriented System Transport | 13K |
| MOST | Media Oriented System Transport | 16G |
| N135 | Steering wheel electronics | 3G |
| N40/3 | Sound system amplifier control unit | 16B |
| N80 | Steering column module control unit | 3J |
| N87/5 | Satellite digital audio radio (SDAR) control unit | 18J |
| S110 | Left multifunction steering wheel button group | 2D |
| S111 | Right multifunction steering wheel button group | 4D |
