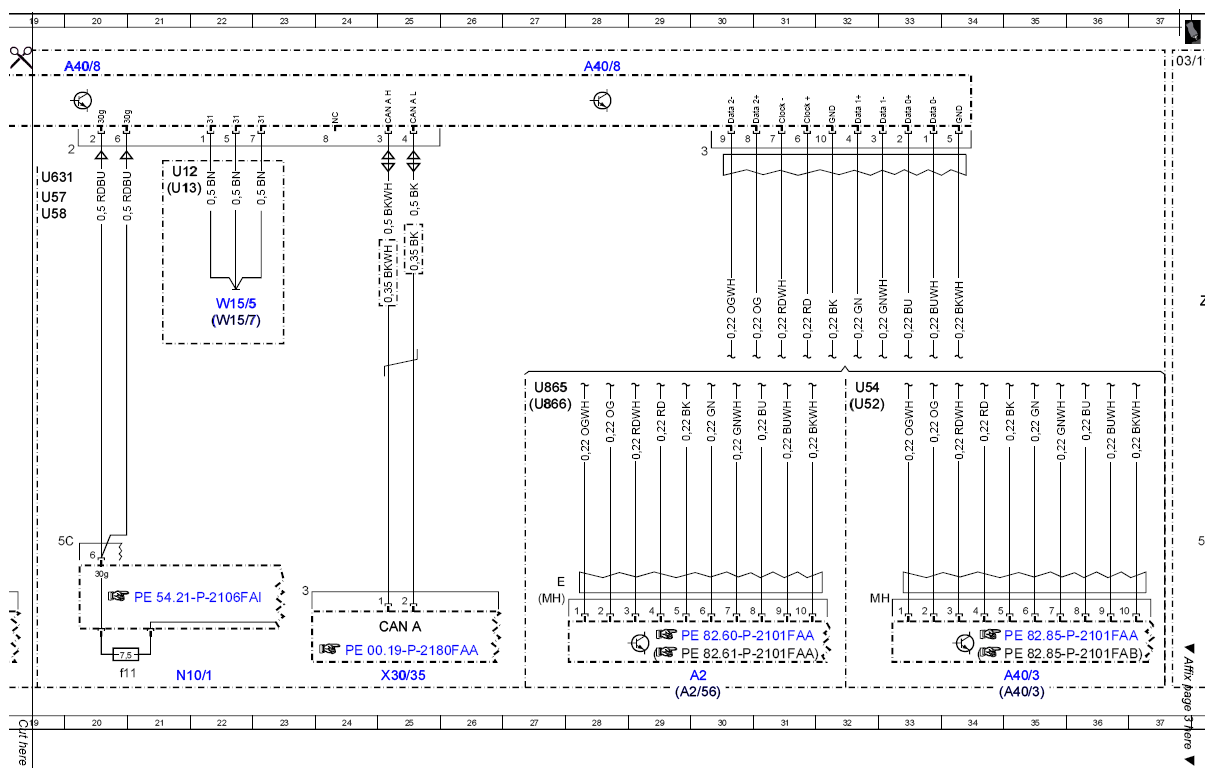

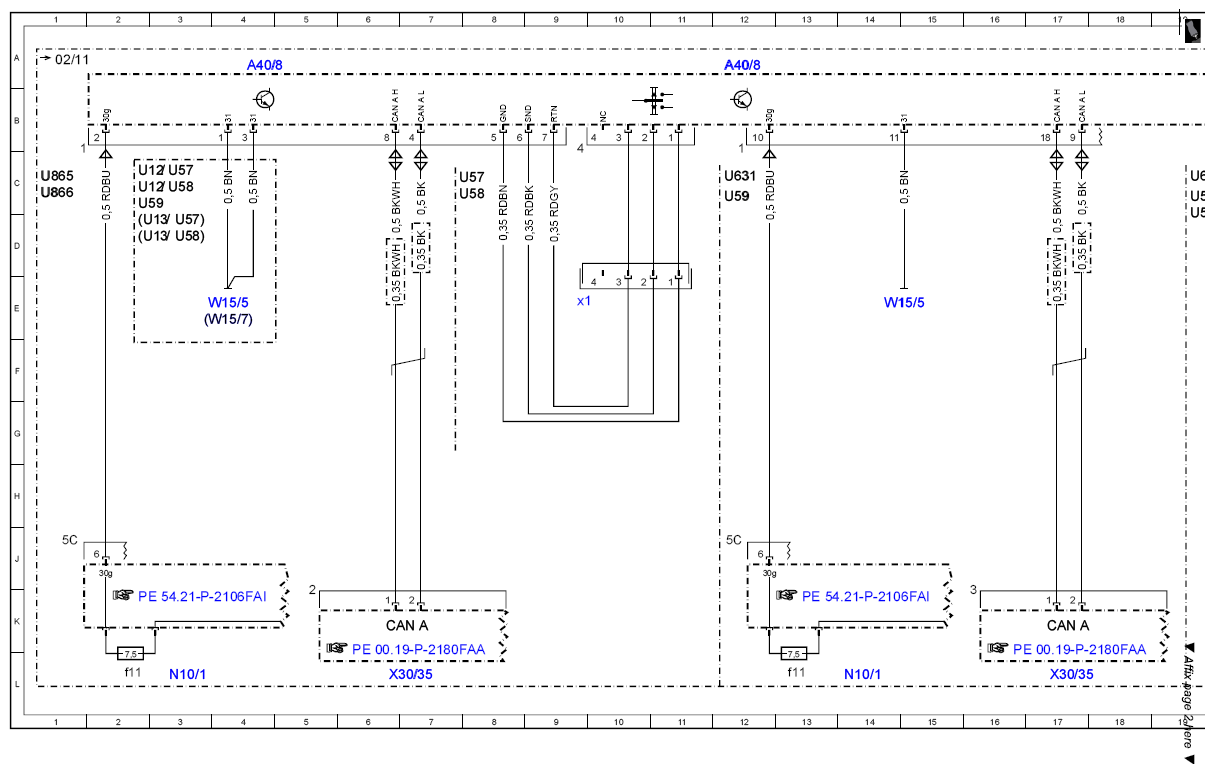

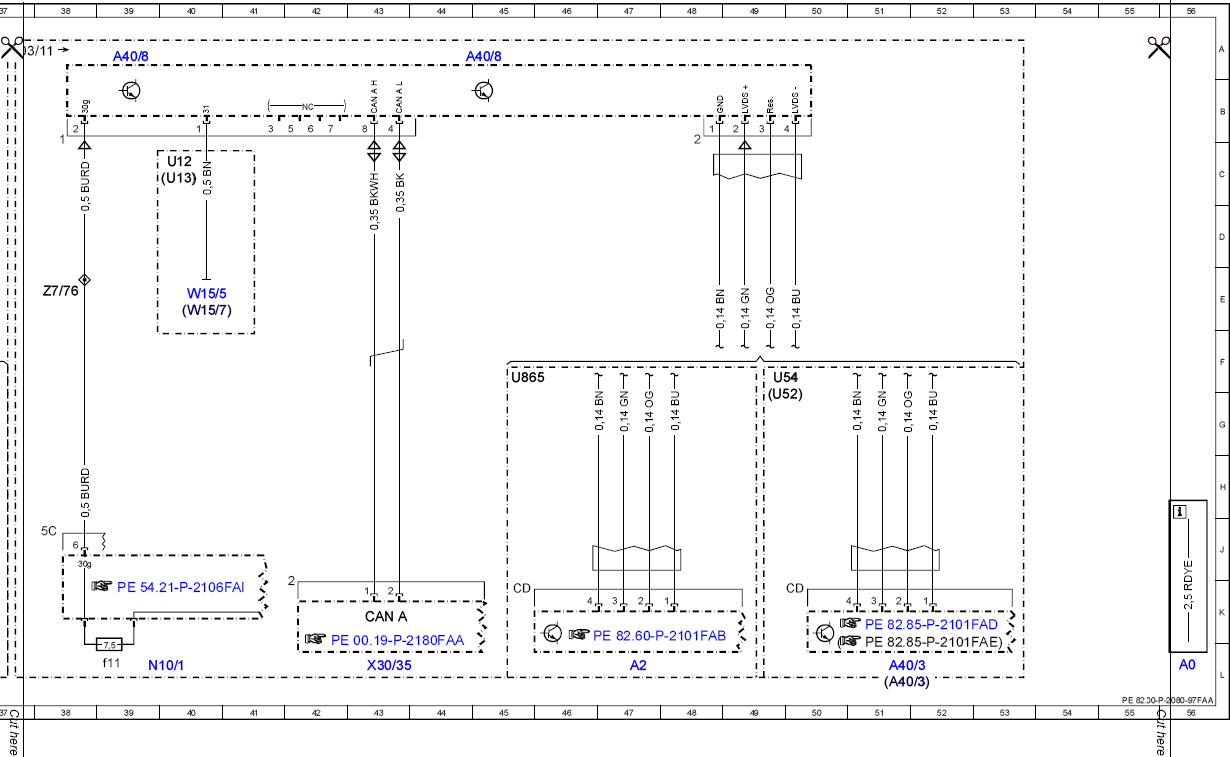

Wiring diagram for Audio/COMAND display - PE82.00-P-2080-97FAA
WARNING: This page is about a different car, the 2012 Mercedes-Benz C300, 2011 Mercedes-Benz C300, 2010 Mercedes-Benz C300, 2009 Mercedes-Benz C300, and 2008 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| A2 | Radio | 30L |
| A2 | Radio | 47L |
| A2/56 | Radio with auto pilot system | 29L |
| A40/3 | COMAND control unit | 35L |
| A40/3 | COMAND control unit | 51L |
| A40/3 | COMAND control unit | 35L |
| A40/3 | COMAND control unit | 51L |
| A40/8 | Audio/COMAND display | 4A |
| A40/8 | Audio/COMAND display | 12A |
| A40/8 | Audio/COMAND display | 20A |
| A40/8 | Audio/COMAND display | 28A |
| A40/8 | Audio/COMAND display | 39A |
| A40/8 | Audio/COMAND display | 45A |
| A40/8x1 | Audio/COMAND display electrical connector | 9E |
| CAN A | Telematics CAN | 6K |
| CAN A | Telematics CAN | 17K |
| CAN A | Telematics CAN | 25K |
| CAN A | Telematics CAN | 43K |
| N10/1 | Front SAM control unit with fuse and relay module | 3L |
| N10/1 | Front SAM control unit with fuse and relay module | 14L |
| N10/1 | Front SAM control unit with fuse and relay module | 21L |
| N10/1 | Front SAM control unit with fuse and relay module | 39L |
| N10/1f11 | Fuse 11 | 20L |
| N10/1f11 | Fuse 11 | 2L |
| N10/1f11 | Fuse 11 | 13L |
| N10/1f11 | Fuse 11 | 39L |
| U12 | Valid for left-hand drive vehicles | 2C |
| U12 | Valid for left-hand drive vehicles | 2C |
| U12 | Valid for left-hand drive vehicles | 21C |
| U12 | Valid for left-hand drive vehicles | 40C |
| U13 | Valid for right-hand drive vehicles | 2D |
| U13 | Valid for right-hand drive vehicles | 2D |
| U13 | Valid for right-hand drive vehicles | 21C |
| U13 | Valid for right-hand drive vehicles | 40C |
| U52 | Valid for Japan | 32G |
| U52 | Valid for Japan | 49G |
| U54 | Valid for all except Japan | 32F |
| U54 | Valid for all except Japan | 49F |
| U57 | Valid for model 204.2 | 7C |
| U57 | Valid for model 204.2 | 3C |
| U57 | Valid for model 204.2 | 19C |
| U57 | Valid for model 204.2 | 3D |
| U58 | Valid for model 204.0 | 7C |
| U58 | Valid for model 204.0 | 3C |
| U58 | Valid for model 204.0 | 19D |
| U58 | Valid for model 204.0 | 3D |
| U59 | Valid for model 204.9 | 2C |
| U59 | Valid for model 204.9 | 12C |
| U631 | Valid for COMAND | 12C |
| U631 | Valid for COMAND | 19C |
| U865 | Valid for Audio 20 | 1C |
| U865 | Valid for Audio 20 | 27F |
| U865 | Valid for Audio 20 | 45F |
| U866 | Valid for Audio 50 | 1C |
| U866 | Valid for Audio 50 | 27G |
| W15/5 | Left front footwell ground point | 4E |
| W15/5 | Left front footwell ground point | 14E |
| W15/5 | Left front footwell ground point | 22E |
| W15/5 | Left front footwell ground point | 40E |
| W15/7 | Right front footwell ground point | 4E |
| W15/7 | Right front footwell ground point | 22E |
| W15/7 | Right front footwell ground point | 40E |
| X30/35 | Telematics CAN voltage distributor electrical connector | 7L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 17L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 25L |
| X30/35 | Telematics CAN voltage distributor electrical connector | 43L |
| Z7/76 | Cockpit circuit 30G connector sleeve | 38E |
