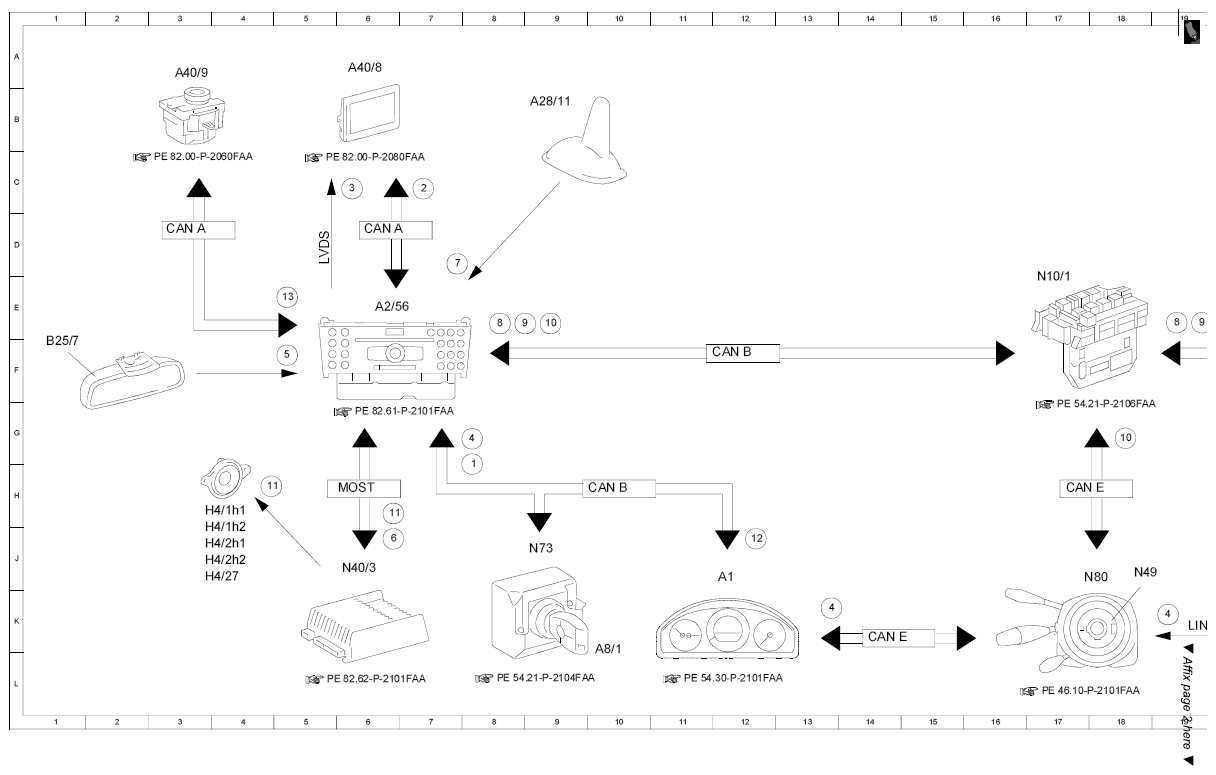

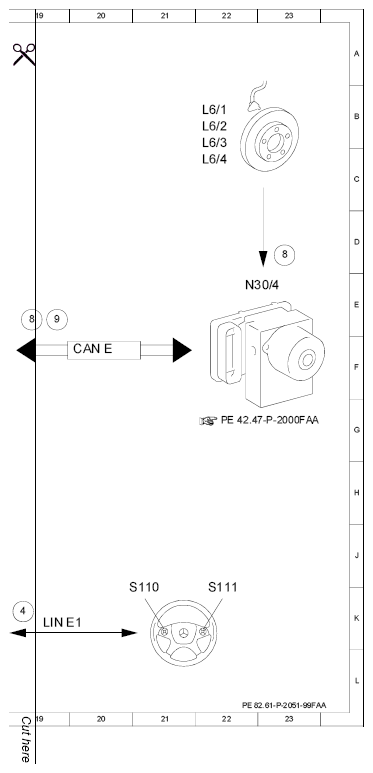

Electrical function schematic for Auto Pilot System (APS) - PE82.61-P-2051-99FAA
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 204 with CODE (511) Audio 50 APS with DVD changer with CODE (525) MB Audio 50 APS radio with CODE (810) Sound system up to model year 08 /YoM 07
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 8 H |
| 10 | Steering angle, signal | 9 E |
| 10 | Steering angle, signal | 18 G |
| 11 | Speaker, actuation | 4 H |
| 11 | Speaker, actuation | 6 H |
| 12 | Instrument cluster, message | 12 J |
| 13 | Audio/COMAND controller, request | 5 E |
| 2 | Switch-on request, signal | 7 C |
| 3 | Audio/COMAND display, signal | 6 C |
| 4 | Multifunction steering wheel button group, signal | 8 G |
| 4 | Multifunction steering wheel button group, signal | 13 K |
| 4 | Multifunction steering wheel button group, signal | 19 K |
| 5 | Voice input, signal | 5 F |
| 6 | Sound system amplifier, actuation | 6 J |
| 7 | GPS, signal | 7 D |
| 8 | Wheel speed, signal | 8 E |
| 8 | Wheel speed, signal | 19 E |
| 8 | Wheel speed, signal | 23 D |
| 9 | Wheel rotation direction, signal | 8 E |
| 9 | Wheel rotation direction, signal | 19 E |
| A1 | Instrument cluster | 12 J |
| A2/56 | Radio with auto pilot system | 6 E |
| A28/11 | Multifunction antenna | 9 B |
| A40/8 | Audio/COMAND display | 6 A |
| A40/9 | Audio/COMAND control panel | 3 A |
| A8/1 | Transmitter key | 10 L |
| B25/7 | Voice control system microphone | 1 F |
| CAN A | Telematics CAN | 3 D |
| CAN A | Telematics CAN | 6 D |
| CAN B | Interior CAN | 9 H |
| CAN B | Interior CAN | 11 F |
| CAN E | Chassis CAN | 14 K |
| CAN E | Chassis CAN | 17 H |
| CAN E | Chassis CAN | 20 F |
| H4/1h1 | Left front door tweeter | 3 H |
| H4/1h2 | Left front door bass speaker | 3 J |
| H4/27 | Center instrument panel speaker | 3 J |
| H4/2h1 | Right front door tweeter | 3 J |
| H4/2h2 | Right front door bass speaker | 3 J |
| L6/1 | Left front axle RPM sensor | 22 B |
| L6/2 | Right front axle RPM sensor | 22 B |
| L6/3 | Left rear axle RPM sensor | 22 C |
| L6/4 | Right rear axle RPM sensor | 22 C |
| LIN E1 | Steering LIN | 19 K |
| MOST | Media Oriented System Transport | 5 H |
| N10/1 | Front SAM control unit with fuse and relay module | 17 E |
| N30/4 | Electronic Stability Program control unit | 22 E |
| N40/3 | Sound system amplifier control unit | 6 J |
| N49 | Steering angle sensor | 18 J |
| N73 | Electronic ignition switch control unit | 9 J |
| N80 | Steering column module control unit | 17 J |
| S110 | Left multifunction steering wheel button group | 20 K |
| S111 | Right multifunction steering wheel button group | 22 K |
