Electrical function diagram for status display of emergency call system, function - PE82.95-P-2061-97FAA

WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2013 Mercedes-Benz C63, 2012 Mercedes-Benz C63, 2011 Mercedes-Benz C63, 2011 Mercedes-Benz C350, and 2010 Mercedes-Benz C63. However, it is still accessible from the selected car via links, so may be relevant.

MODEL 204.0/3/9 as of model year 2013 with CODE 348 (Emergency call/assistant system) MODEL 204.0 as of model year 2009 up to model year 2013 with CODE 359 (TELE AID emergency call system) MODEL 204.3/9 up to model year 2013 with CODE 359

Code: Designation: Position:
1 Circuit 15R, status 11J
1 Circuit 15R, status 13F
2 Status indication, signal 4K
2 Status indication, signal 11F
2 Status indication, signal 11D
2 Status indication, signal 13H
3 Check signal, signal 11H
3 Check signal, signal 11F
3 Check signal, signal 14K
3 Check signal, signal 14J
3 Check signal, signal 13G
3 Check signal, signal 13C
3 Check signal, signal 16F
3 Check signal, signal 17E
3 Check signal, signal 20E
4 Audio/COMAND display, message 7H
4 Audio/COMAND display, message 7C
4 Audio/COMAND display, message 13H
5 Switch-on request, signal 6C
A1 Instrument cluster 3K
A2 Radio 5F
A2/5 Global positioning system antenna splitter 19D
A2/52 Emergency call system antenna 12C
A28/11 Multifunction antenna 21F
A40/3 COMAND control unit 8F
A40/8 Audio/COMAND display 6A
A8/1 Transmitter key 7K
CAN A Telematics CAN 6C
CAN B Interior CAN 8L
CAN B Interior CAN 9J
CAN B Interior CAN 9K
CAN C Drive train CAN 15K
CAN C Drive train CAN 15J
CAN D Diagnostic CAN 13G
Code 389 Mobile phone preinstallation with universal interface, USA/Canada 18E
Code 510 Audio 20 with CD changer 4D
Code 512 COMAND APS with DVD changer 7D
Code 512 COMAND APS with DVD changer 18C
Code 523 Audio 20 radio 4E
Code 528 COMAND with DVD changer 7E
LVDS Low voltage differential signal 7C
N10/1 Front SAM control unit with fuse and relay module 12J
N123/4 Emergency call system control unit 12D
N2/10 Supplemental restraint system control unit 16G
N30/4 Electronic Stability Program control unit 17J
N73 Electronic ignition switch control unit 6J
N96 Frequency switchover control unit 18E
S93/3 Emergency call system button 10F
S93/6s1 MB-Info button 10C
S93/6s2 Breakdown assistance button 10D

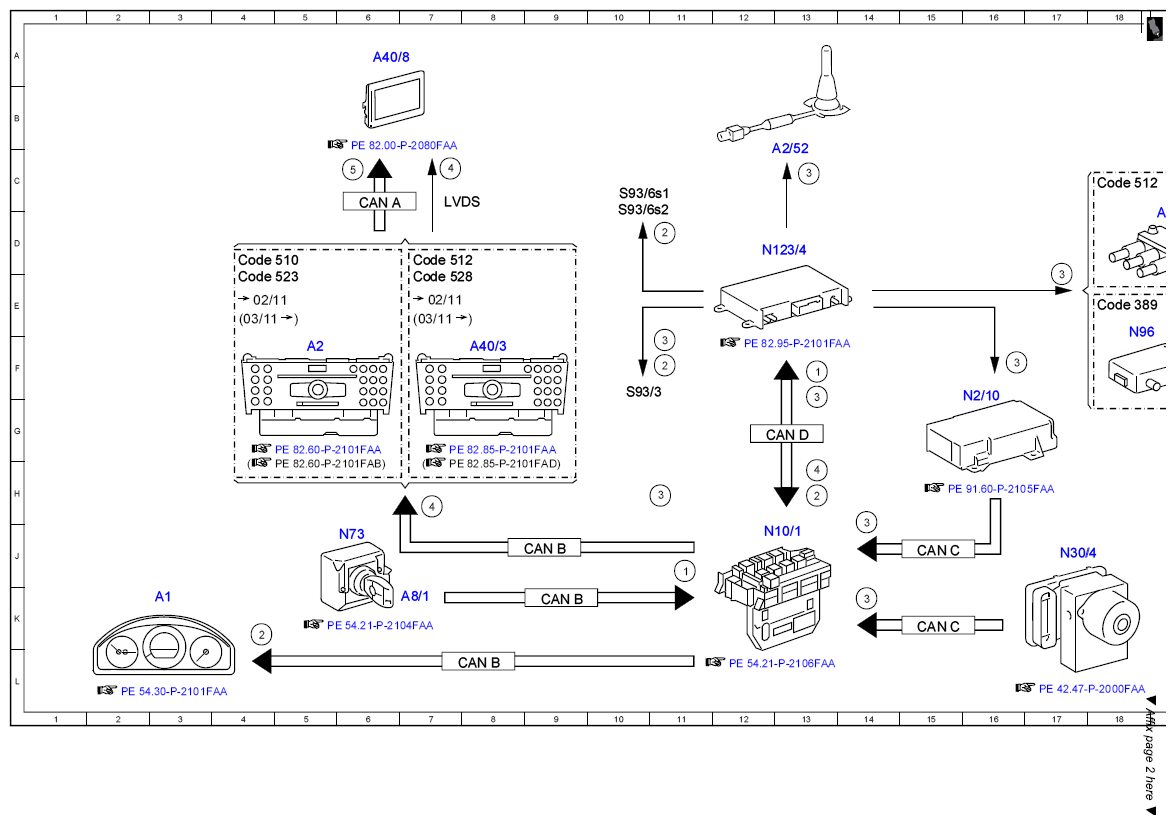

Fig 1: Status Display Of Emergency Call System, Function - Electrical Function Diagram (1 Of 2)
G07529095Courtesy of MERCEDES-BENZ USA
Fig 2: Status Display Of Emergency Call System, Function - Electrical Function Diagram (2 Of 2)
G07529096Courtesy of MERCEDES-BENZ USA
